Was ist ein Schieberegister?
Schieberegister sind eine grundlegende Komponente in der digitalen Elektronik und Mikroprozessortechnik. Sie spielen eine entscheidende Rolle bei der Verarbeitung und Speicherung von digitalen Signalen. Ein Schieberegister ist im Wesentlichen eine Reihe von Flip-Flops, die elektronische Schaltungen sind, welche ein Bit an Daten halten können. Die Besonderheit von Schieberegistern liegt darin, dass sie in der Lage sind, ihre gespeicherten Daten in einer seriellen (sequenziellen) Reihenfolge zu verschieben, wodurch sie für eine Vielzahl von Anwendungen nützlich sind, von der einfachen Datenpufferung bis hin zur komplexen Signalverarbeitung.
Funktionsweise eines Schieberegisters
Ein Schieberegister funktioniert, indem es Daten-Bits mit jedem Taktimpuls entlang einer Kette von Flip-Flops verschiebt. Jedes Flip-Flop hält ein Bit, und wenn ein neuer Taktimpuls ankommt, wird das Bit vom ersten Flip-Flop zum nächsten weitergegeben. Dieser Prozess setzt sich fort, bis das Bit das Ende der Kette erreicht. Auf diese Weise können Daten seriell übertragen werden, auch wenn die Flip-Flops physisch nebeneinander liegen.
Anwendungen von Schieberegistern
Schieberegister finden in vielen Bereichen Anwendung. Sie werden zum Beispiel in der digitalen Signalverarbeitung eingesetzt, um serielle Daten in parallele Daten umzuwandeln oder umgekehrt. In Mikroprozessoren werden sie verwendet, um Daten zwischen verschiedenen Teilen eines Systems zu verschieben oder um Verzögerungen zu erzeugen. Schieberegister sind auch ein wesentlicher Bestandteil von seriellen Kommunikationsprotokollen, wo sie dazu beitragen, Daten zwischen Geräten zu übertragen.
- Datenpufferung: Temporäre Speicherung von Daten, um Unterschiede in der Datenverarbeitungsgeschwindigkeit auszugleichen.
- Datenumwandlung: Umwandlung von seriellen Daten in parallele Daten für die Verarbeitung und umgekehrt.
- Zeitverzögerung: Erzeugung einer Zeitverzögerung in einem digitalen Signal.
- Serielle Kommunikation: Ermöglicht die Übertragung von Daten über wenige Leitungen, was zur Reduzierung der benötigten Hardware führt.
Typen von Schieberegistern
Es gibt verschiedene Arten von Schieberegistern, die sich in ihrer Funktionsweise unterscheiden:
- Seriell-zu-Parallel-Schieberegister: Diese wandeln serielle Daten in parallele Daten um.
- Parallel-zu-Seriell-Schieberegister: Sie nehmen parallele Daten auf und wandeln sie in eine serielle Form um.
- Ringschieberegister: Bei diesen zirkulieren die Daten in einer Schleife, was zur Erzeugung von wiederholenden Mustern genutzt werden kann.
- Schieberegister mit Rückkopplung: Diese können komplexere Operationen durchführen, wie z.B. das Zählen in binärer Form.
Die Auswahl eines Schieberegisters hängt von der spezifischen Anwendung und den Anforderungen des Projekts ab. In den nächsten Abschnitten werden wir uns eingehender mit den technischen Details und der Implementierung von Schieberegistern beschäftigen.
Technische Details von Schieberegistern

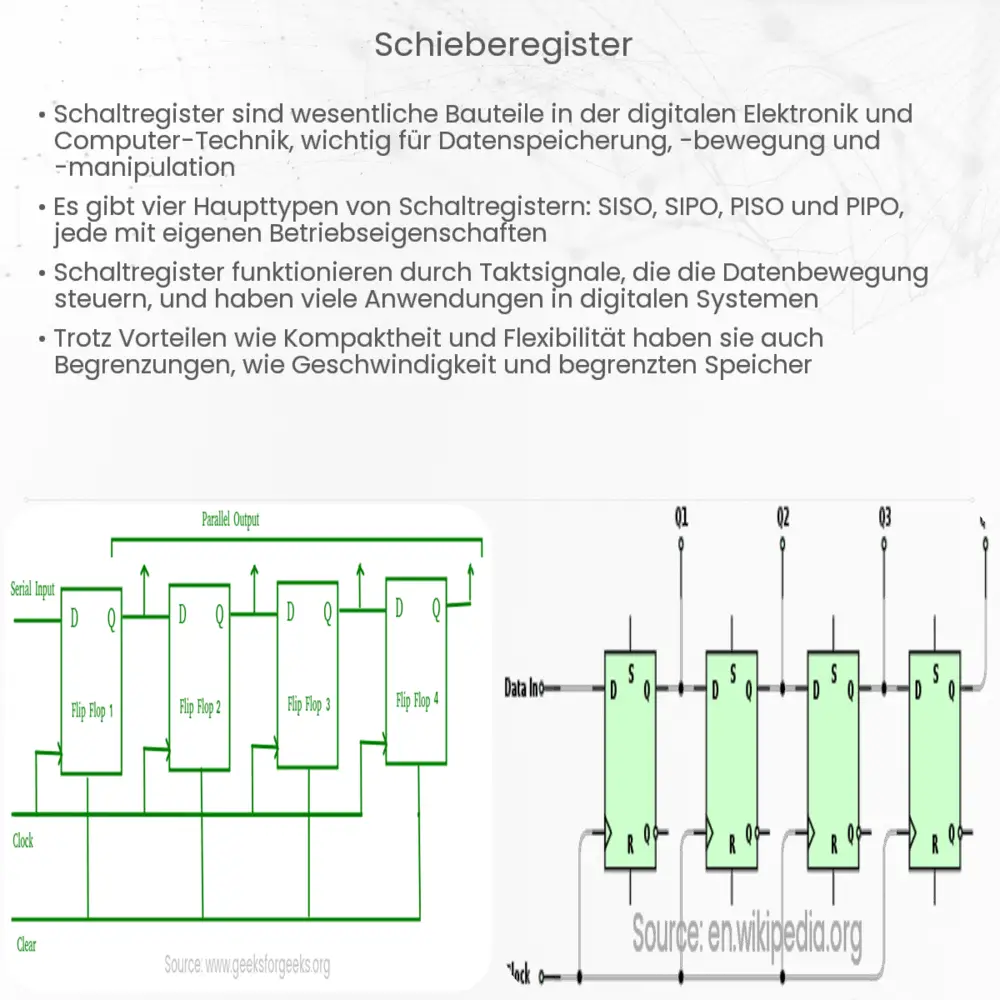

Technisch gesehen besteht ein Schieberegister aus einer Kette von D-Flip-Flops, die durch Steuerleitungen miteinander verbunden sind. Ein D-Flip-Flop ist ein digitaler Speicherbaustein, der ein Datenbit speichern kann. Es hat einen Daten-Eingang (D), einen Takt-Eingang (CLK) und einen Ausgang (Q). Bei jedem Taktimpuls wird das am D-Eingang anliegende Bit zum Q-Ausgang übertragen und gleichzeitig an das nächste Flip-Flop in der Kette weitergegeben.
Die Taktsignale, die die Datenübertragung steuern, sind entscheidend für die Funktionsweise von Schieberegistern. Sie synchronisieren das Verschieben der Daten durch die Flip-Flops. Eine besondere Form des Schieberegisters, das sogenannte „Universal-Schieberegister“, kann nicht nur Daten verschieben, sondern auch logische Operationen ausführen und zählt daher zu den vielseitigeren Varianten.
Implementierung und Programmierung
In der Praxis werden Schieberegister häufig in integrierten Schaltkreisen (ICs) umgesetzt und können mit Mikrocontrollern oder anderen digitalen Schaltungen programmiert werden. Programmiersprachen wie VHDL oder Verilog ermöglichen es Entwicklern, Schieberegister für spezifische Anwendungen zu entwerfen und in Hardware zu implementieren. Für Hobbyisten und Bildungszwecke gibt es ebenfalls einfache Möglichkeiten, Schieberegister mit Entwicklungsboards wie dem Arduino zu verwenden, um die Grundlagen der digitalen Elektronik zu erlernen.
Vorteile und Einschränkungen
Schieberegister bieten mehrere Vorteile in der digitalen Schaltungstechnik. Sie sind einfach zu implementieren, erfordern eine relativ geringe Anzahl an Leitungen und sind in der Lage, Daten über lange Distanzen zu übertragen. Jedoch haben sie auch Einschränkungen. Die Geschwindigkeit, mit der Daten durch ein Schieberegister übertragen werden können, ist begrenzt durch die Taktrate der Schaltung. Außerdem benötigt jedes Flip-Flop in einem Schieberegister einen eigenen Taktimpuls, was die Effizienz in sehr großen Systemen beeinträchtigen kann.
Die Auswahl und der Einsatz von Schieberegistern erfordern daher ein Verständnis sowohl der zugrundeliegenden Theorie als auch der praktischen Umsetzung in Schaltkreisen. Mit fortschreitender Technologie werden Schieberegister weiterhin eine wichtige Rolle in der Entwicklung effizienter und leistungsfähiger digitaler Systeme spielen.
Fazit
Schieberegister sind ein essentieller Bestandteil moderner digitaler Systeme. Von der einfachen Datenübertragung bis hin zur komplexen Verarbeitung und Signalmodulation eröffnen sie eine Welt der Möglichkeiten für Elektronikentwickler und Ingenieure. Durch ihre Fähigkeit, Daten seriell zu verarbeiten, sind sie besonders wertvoll in Systemen, wo Platz und Ressourcen begrenzt sind. Auch wenn sie ihre Grenzen haben, wie etwa in der Übertragungsgeschwindigkeit, bleibt ihre Bedeutung in der digitalen Technologie unbestritten. Mit einem tiefen Verständnis ihrer Funktionsweise und Anwendung können Schieberegister effektiv in einer Vielzahl von elektronischen Projekten und Systemen eingesetzt werden, um innovative Lösungen zu schaffen.
