Grundlagen der SAW-Filter
SAW-Filter, auch bekannt als Oberflächen-Akustikwellen-Filter, sind eine Art von elektronischen Filtern, die auf der Nutzung von akustischen Wellen basieren, um Signale bei bestimmten Frequenzen zu filtern. Diese Technologie findet breite Anwendung in der modernen Elektronik, beispielsweise in Mobiltelefonen und Fernsehgeräten, wo sie hilft, klare Signale ohne Interferenzen zu liefern.
Der Hauptvorteil von SAW-Filtern liegt in ihrer Fähigkeit, sehr präzise Filtercharakteristiken zu bieten. Sie sind außerdem kompakt und kostengünstig in der Herstellung, was sie zu einer beliebten Wahl in der Massenproduktion macht.
Wie SAW-Filter funktionieren
SAW-Filter nutzen piezoelektrische Materialien – Materialien, die elektrische Ladung erzeugen, wenn sie mechanisch verformt werden. Ein Eingangssignal wird in das piezoelektrische Material eingespeist, wo es in eine Oberflächen-Akustikwelle umgewandelt wird. Diese Welle durchläuft das Material und wird durch die spezifische Struktur des Filters moduliert, so dass nur Frequenzen, die der Filter durchlassen soll, am anderen Ende als elektrisches Signal ausgegeben werden.

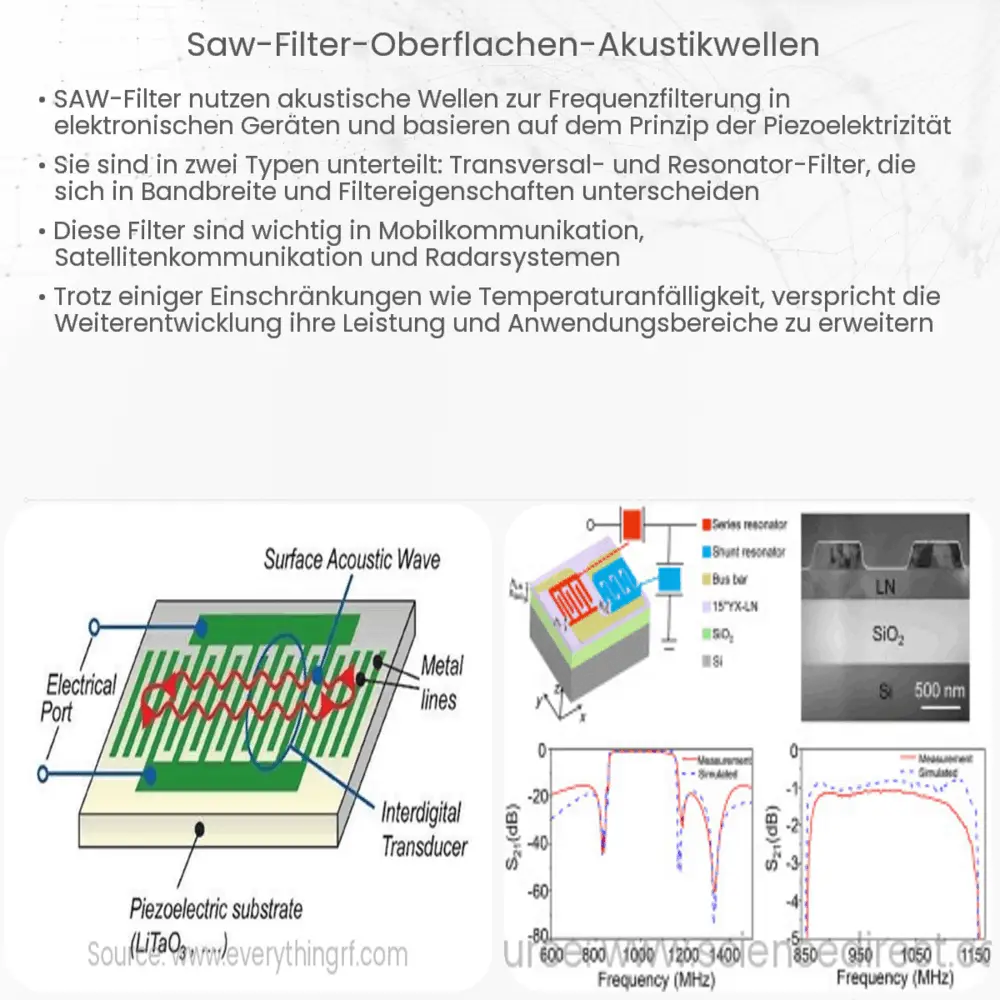

Die Filterung erfolgt durch die Interaktion der akustischen Welle mit periodisch angeordneten Interdigitaltransducern (IDTs) auf der Oberfläche des piezoelektrischen Materials. Die IDTs sind so konstruiert, dass sie die Welle bei bestimmten Frequenzen verstärken oder abschwächen.
Funktionsprinzip und Design
Das Design eines SAW-Filters ist entscheidend für seine Funktion. Die Abstände und die Anordnung der IDTs bestimmen die Filtercharakteristiken. Beim Design wird auch die Geschwindigkeit der Oberflächen-Akustikwelle berücksichtigt, die von der Art des piezoelektrischen Materials und der Struktur der IDTs abhängt. Die allgemeine Formel für die Frequenz f ist gegeben durch:
f = v / λ
wo v die Geschwindigkeit der Welle und λ die Wellenlänge ist. Die Frequenz des Filters ist umgekehrt proportional zur Wellenlänge, die durch die Abstände der IDTs bestimmt wird.
Die Leistungsfähigkeit eines SAW-Filters hängt stark von der Präzision der Herstellung ab. Geringe Abweichungen im Mikrometerbereich können bereits zu signifikanten Änderungen der Filtereigenschaften führen. Aus diesem Grund ist die Mikrofabrikationstechnik entscheidend für die Produktion hochqualitativer SAW-Filter.
Anwendungen von SAW-Filtern
SAW-Filter sind in einer Vielzahl von Anwendungen präsent, von der Telekommunikation bis hin zu militärischen Systemen. In Mobiltelefonen sorgen sie dafür, dass das gewünschte Signal klar und ohne Störungen durch andere Frequenzen empfangen wird. In der Fernsehtechnik ermöglichen sie die Selektion von Kanälen und tragen zur Verbesserung der Bild- und Tonqualität bei. Selbst in der Automobilindustrie werden SAW-Filter eingesetzt, um zuverlässige Funkfrequenzen für Schlüssellose Zutrittssysteme zu gewährleisten.
In der Raumfahrt- und Verteidigungsindustrie sind die Filter aufgrund ihrer Robustheit und Zuverlässigkeit besonders geschätzt. Sie können in extremen Temperaturen und unter harschen Umgebungsbedingungen arbeiten, was sie für Satellitenkommunikation und militärische Kommunikationsgeräte unentbehrlich macht.
Zukünftige Entwicklungen
Die fortwährende Miniaturisierung und der Trend zu immer höheren Frequenzen in der Elektronik treiben die Entwicklung von SAW-Filtern voran. Zukünftige Entwicklungen könnten zu noch kleineren, effizienteren und selektiveren Filtern führen, die in der Lage sind, mit der wachsenden Nachfrage nach Bandbreite Schritt zu halten. Forschungen konzentrieren sich unter anderem auf die Integration von SAW-Filtern mit anderen elektronischen Komponenten auf einem einzigen Chip, was zu einer weiteren Reduzierung der Größe und Kosten führen würde.
Schlussfolgerung
SAW-Filter spielen eine unschätzbare Rolle in der modernen Elektronik, indem sie die Präzision und Zuverlässigkeit von Signalen in einer Welt erhöhen, die zunehmend von drahtloser Kommunikation abhängt. Ihre einzigartigen Eigenschaften machen sie zu einem unverzichtbaren Bestandteil vieler Geräte, die wir täglich verwenden. Mit fortschreitender Technologie und der ständigen Suche nach Verbesserungen wird erwartet, dass SAW-Filter weiterhin eine zentrale Rolle in der Entwicklung neuer elektronischer Systeme spielen werden. Ihr Potenzial ist groß, und die fortgesetzte Forschung wird sicherstellen, dass sie auch weiterhin die Grenzen dessen verschieben, was mit Signalverarbeitung möglich ist.
