Explora el funcionamiento, aplicaciones y ventajas de los Filtros SAW (Onda Acústica Superficial) en la electrónica moderna.
Introducción a los Filtros SAW (Onda Acústica Superficial)
Los Filtros SAW (del inglés, Surface Acoustic Wave), también conocidos como Filtros de Onda Acústica Superficial, son dispositivos utilizados en una gran variedad de aplicaciones electrónicas. Su funcionalidad radica en su habilidad para filtrar las señales de frecuencia en un circuito.
¿Cómo funcionan los Filtros SAW?
Estos filtros operan en base a las ondas acústicas generadas en su superficie. En términos simples, el dispositivo convierte una señal eléctrica en una onda acústica, la cual viaja a través de la superficie del filtro y se vuelve a convertir en una señal eléctrica.

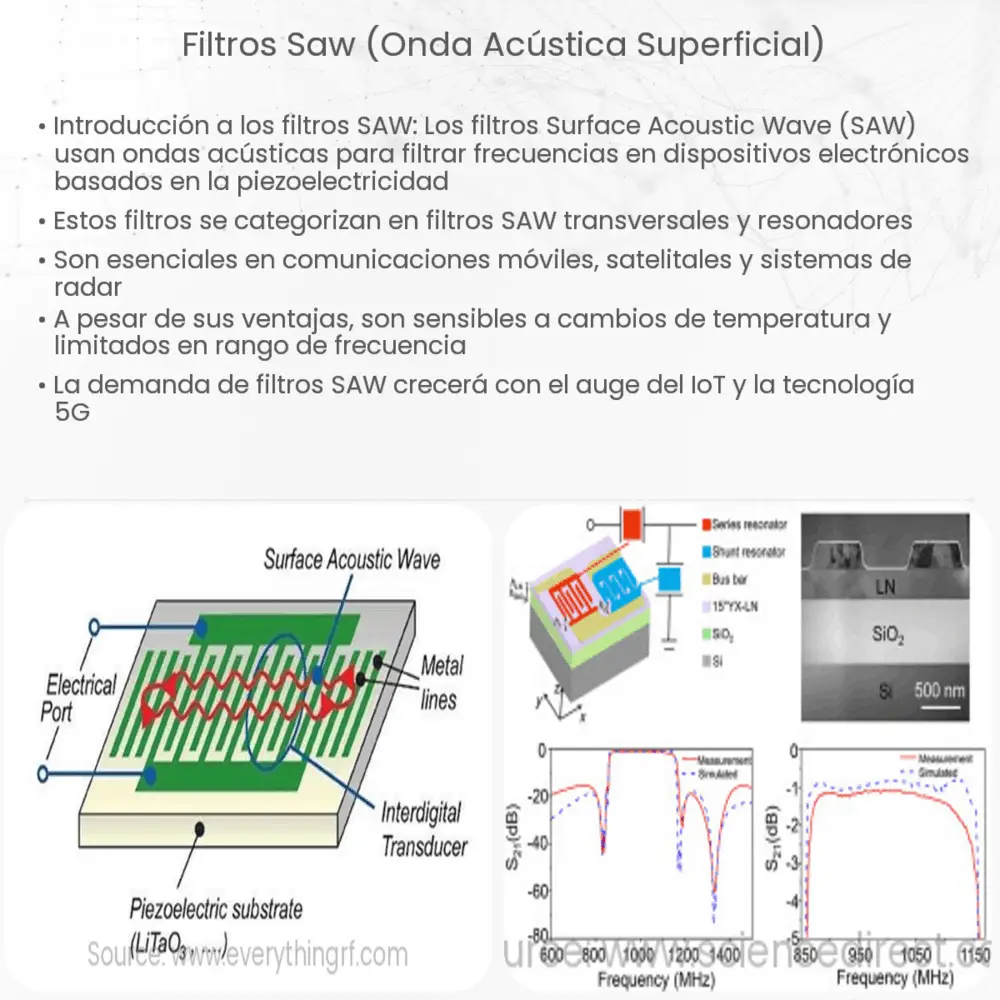

La clave de su funcionamiento radica en el diseño del dispositivo, el cual incluye interdigitaciones o transductores IDT (Interdigital Transducers) que generan y reciben las ondas acústicas. Al aplicar una señal eléctrica a un conjunto de interdigitaciones, estas vibran generando una onda acústica que viaja a través del dispositivo hasta alcanzar otro conjunto de interdigitaciones, las cuales convierten la onda acústica nuevamente en una señal eléctrica.
Aplicaciones de los Filtros SAW
-
Telecomunicaciones: Los filtros SAW son ampliamente utilizados en telecomunicaciones, especialmente en la tecnología de telefonía móvil. Permiten el filtrado de las señales de radiofrecuencia, lo que ayuda a mejorar la calidad de las comunicaciones y a reducir las interferencias.
-
Electrónica de consumo: En los televisores, radios y otros dispositivos de electrónica de consumo, los filtros SAW se utilizan para separar las diferentes frecuencias de las señales de audio y video.
-
Industria militar: En aplicaciones militares, los filtros SAW se emplean en sistemas de radar y comunicación, proporcionando una alta precisión y confiabilidad en el filtrado de señales.
Las ondas acústicas superficiales son esenciales en los filtros SAW. Estas ondas viajan a lo largo de la superficie del material, decayendo exponencialmente con la profundidad, lo que permite una eficiente manipulación de la señal.
Principales características de los Filtros SAW
-
Bajo costo: Los filtros SAW suelen ser menos costosos que otros tipos de filtros.
-
Tamaño reducido: Dado que son fabricados utilizando técnicas de microlitografía, estos filtros son notablemente pequeños, lo que los hace ideales para su inclusión en dispositivos móviles y electrónicos compactos.
-
Bajo consumo de energía: Los filtros SAW son eficientes energéticamente, lo que contribuye a su amplio uso en diversas aplicaciones.
Ventajas y Desventajas de los Filtros SAW
Como cualquier dispositivo, los filtros SAW presentan tanto ventajas como desventajas. En términos de beneficios, los filtros SAW ofrecen un alto rendimiento, un pequeño factor de forma y una excelente relación calidad-precio. Además, debido a su eficiencia energética, son ideales para su uso en dispositivos electrónicos portátiles.
En cuanto a las desventajas, una de las más destacables es su limitada capacidad para manejar altas potencias. Además, la respuesta de frecuencia de los filtros SAW puede verse afectada por cambios en la temperatura, lo que puede llevar a una degradación del rendimiento en ciertas aplicaciones.
Futuro de los Filtros SAW
Con el avance de la tecnología y la creciente demanda de dispositivos electrónicos más pequeños y eficientes, los filtros SAW continuarán jugando un papel vital en numerosas aplicaciones. Los avances en la fabricación de filtros SAW podrían llevar a dispositivos con mayor capacidad de manejo de potencia y mayor estabilidad frente a cambios de temperatura, superando algunas de las limitaciones actuales.
Conclusión
Los Filtros SAW, o Filtros de Onda Acústica Superficial, son dispositivos imprescindibles en la electrónica moderna, con una amplia gama de aplicaciones que abarcan desde las telecomunicaciones hasta la electrónica de consumo y la industria militar. A pesar de sus limitaciones, ofrecen una serie de ventajas que los hacen atractivos para los diseñadores de circuitos, incluyendo su pequeño tamaño, bajo costo y eficiencia energética. Con el avance constante de la tecnología, es probable que veamos aún más mejoras y aplicaciones para los filtros SAW en el futuro.
