Explore os Filtros SAW (Onda Acústica de Superfície): seu funcionamento, aplicações, vantagens e design. Entenda sua revolução na eletrônica moderna.
O que são Filtros SAW (Onda Acústica de Superfície)?
Os Filtros SAW, ou Filtros de Onda Acústica de Superfície, são dispositivos eletrônicos que operam utilizando ondas acústicas ou sonoras. Estas ondas viajam ao longo da superfície de um material cristalino, como o quartzo, sendo a principal razão pela qual são denominadas “ondas de superfície”.
Funcionamento e Aplicações
O princípio básico por trás do filtro SAW é a transformação de sinais elétricos em ondas acústicas e, em seguida, de volta em sinais elétricos. Isso é realizado por meio de transdutores interdigitados (IDTs) presentes no dispositivo. Quando um sinal elétrico é aplicado a um IDT, ele gera uma onda acústica de superfície. Esta onda, ao viajar pelo substrato e interagir com outro IDT, é convertida novamente em um sinal elétrico.
Os filtros SAW são amplamente utilizados em várias aplicações de eletrônica devido às suas propriedades de filtragem de alta qualidade. Algumas de suas principais aplicações incluem:
- Telefonia móvel: para seleção de frequências e filtragem.
- Sistemas de televisão: para filtrar certas frequências ou canais.
- Dispositivos de radar e sonar: para processar sinais recebidos.
Vantagens dos Filtros SAW
Os filtros SAW oferecem várias vantagens em relação a outros tipos de filtros. Entre as principais estão:
- Dimensões reduzidas: Por serem baseados em ondas acústicas, os filtros SAW podem ser fabricados em tamanhos muito menores do que os filtros tradicionais, tornando-os ideais para dispositivos portáteis e miniaturizados.
- Alta precisão: Os filtros SAW oferecem características de filtragem de alta precisão, permitindo que sejam utilizados em aplicações onde a precisão é fundamental.
- Flexibilidade: É possível projetar filtros SAW para operar em uma ampla gama de frequências, tornando-os versáteis para diversas aplicações.
Agora que você compreendeu os conceitos básicos e as vantagens dos Filtros SAW, vamos explorar mais detalhadamente seu design e funcionamento interno no próximo segmento.

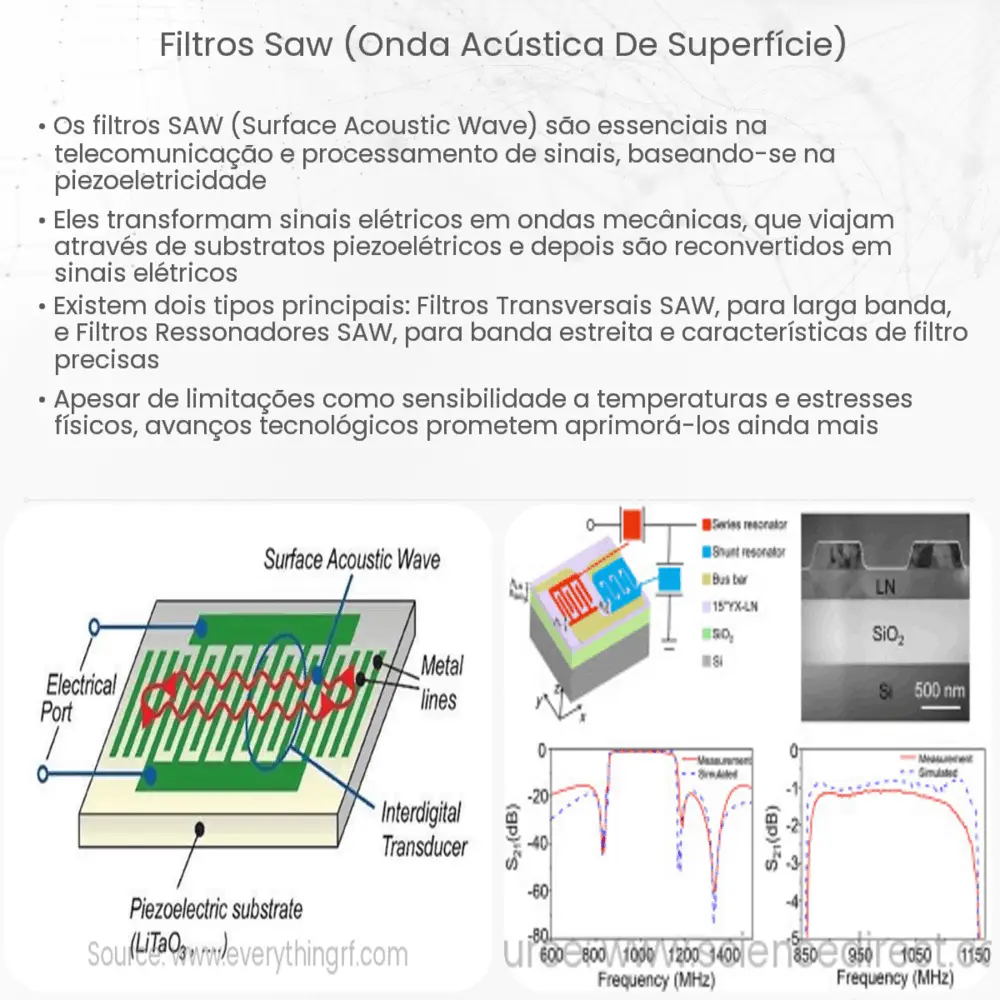

Design e Funcionamento Interno dos Filtros SAW
O design dos Filtros SAW é fundamentado na interação das ondas acústicas com o substrato cristalino e os transdutores interdigitados (IDTs). Estes IDTs consistem em eletrodos finos depositados sobre o substrato, geralmente dispostos em um padrão regular. O espaçamento e o padrão dos dedos dos eletrodos determinam a frequência de ressonância do filtro.
Quando um sinal elétrico é aplicado ao IDT de entrada, ele gera uma onda acústica de superfície. Esta onda se propaga pelo substrato até encontrar o IDT de saída, que a converte de volta em um sinal elétrico. Ao ajustar o design dos IDTs e a propriedade do substrato, é possível criar filtros SAW que operam em diferentes frequências e bandas de frequência.
Desafios e Considerações
Apesar das muitas vantagens dos filtros SAW, eles também apresentam desafios. Em frequências muito altas, as perdas tornam-se um problema significativo, o que pode afetar o desempenho do filtro. Além disso, a sensibilidade a variações de temperatura pode ser um problema em algumas aplicações, exigindo designs especiais ou compensações.
Conclusão
Os Filtros SAW, devido à sua capacidade de operar em pequenas dimensões e oferecer filtragem de alta precisão, revolucionaram muitas áreas da eletrônica moderna. Seja em smartphones, televisões ou sistemas de radar, os filtros SAW desempenham um papel fundamental na entrega de sinais claros e precisos. Embora apresentem desafios, como sensibilidade à temperatura e perdas em frequências elevadas, a inovação contínua na área promete superar esses obstáculos e expandir ainda mais o potencial desses notáveis dispositivos.
