Erfahren Sie alles über Motor-Erdungsgeräte, deren Auswahl, Installation und Wartung für optimale Sicherheit in industriellen Anlagen.

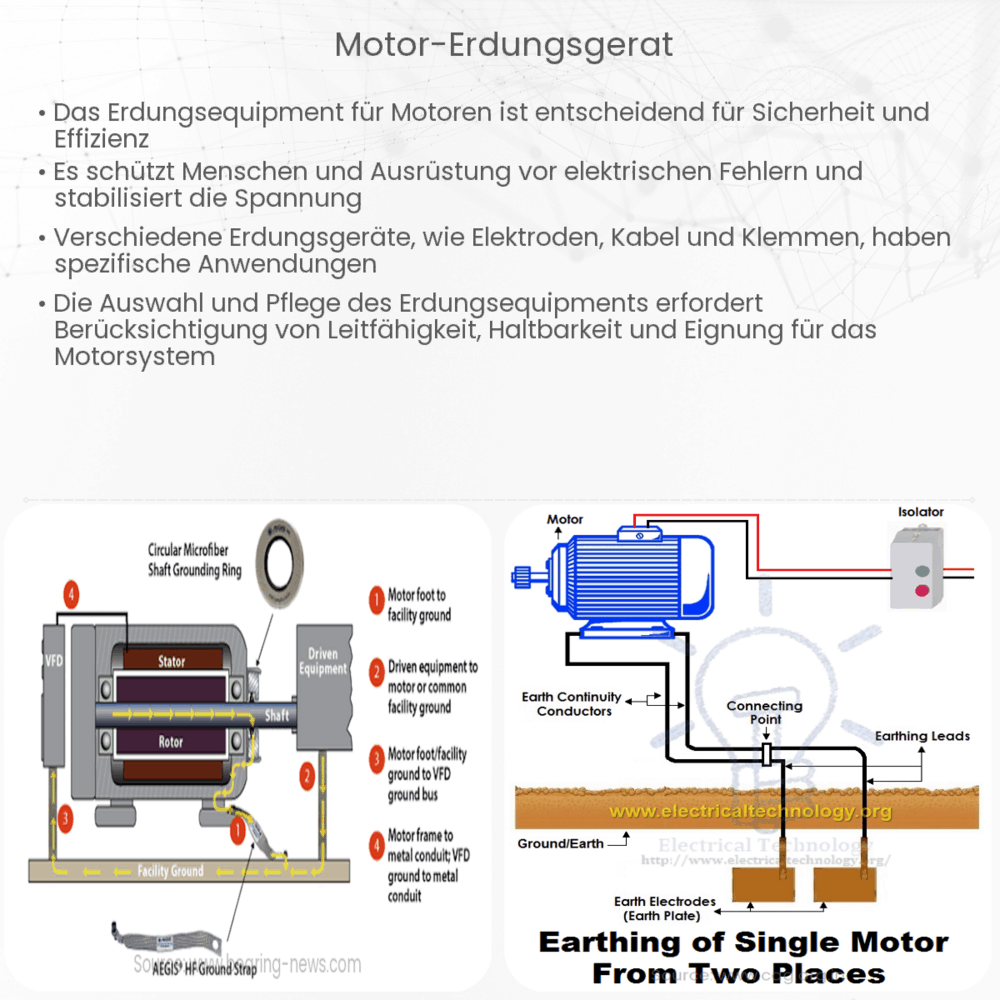

Was ist ein Motor-Erdungsgerät?
Ein Motor-Erdungsgerät ist ein essenzielles Instrument in der Elektrotechnik und spielt eine entscheidende Rolle beim Schutz von elektrischen Motoren und den damit verbundenen Anlagen. Es dient dazu, eine sichere Verbindung zwischen dem Motor und der Erde herzustellen, um so unerwünschte elektrische Ströme, die durch Störungen oder Fehler im System entstehen können, sicher abzuleiten. Diese Vorrichtung ist besonders wichtig in Industrieumgebungen, wo große elektrische Maschinen zum Einsatz kommen und die Sicherheitsanforderungen besonders hoch sind.
Grundlagen der Erdung
Die Erdung eines Motors ermöglicht es, im Falle eines Isolationsfehlers, den Strom sicher zur Erde abzuführen, was sowohl die Anlage als auch das Personal schützt. Ein typisches Motor-Erdungsgerät besteht aus einer Erdungsschiene, Erdungskabeln und oft auch aus speziellen Erdungsrelais, die im Fehlerfall ansprechen und Schutzmaßnahmen einleiten.
- Reduzierung von Störsignalen: Durch die Erdung werden elektromagnetische Interferenzen minimiert, welche die Leistung und die Genauigkeit von Mess- und Steuergeräten beeinträchtigen können.
- Spannungsspitzen ableiten: Transiente Überspannungen, die durch Schaltvorgänge oder Blitzeinschläge entstehen, werden sicher zur Erde abgeleitet, um Schäden an der Ausrüstung zu verhindern.
- Schutz bei Isolationsfehlern: Im Falle eines Isolationsfehlers wird der Fehlerstrom über das Erdungssystem abgeleitet, um eine Gefährdung von Personen zu vermeiden und die Brandgefahr zu reduzieren.
Funktionsweise eines Motor-Erdungsgerätes
Das Prinzip eines Motor-Erdungsgerätes ist relativ einfach, aber von großer Bedeutung. Im Normalbetrieb fließt kein Strom durch das Erdungssystem. Erst wenn ein Fehler wie ein Isolationsschaden auftritt, wird der Fehlerstrom über das Erdungssystem abgeleitet. Der Stromfluss wird dabei oft überwacht, und spezielle Schutzeinrichtungen wie Erdungswächter können Alarm schlagen oder den betroffenen Teil der Anlage abschalten.
Die Auswahl eines geeigneten Motor-Erdungsgerätes hängt von verschiedenen Faktoren ab, wie der Motorgröße, der Netzform (TN, TT oder IT-Netz) und den spezifischen Sicherheitsanforderungen der Anlage. Professionelle Installation und regelmäßige Wartung sind zudem unerlässlich, um die Funktionalität des Erdungssystems sicherzustellen.
Wichtige Komponenten und Auswahlkriterien
Die Komponenten eines Motor-Erdungsgeräts müssen präzise aufeinander abgestimmt sein, um effektiven Schutz zu gewährleisten. Wichtige Elemente umfassen:
- Erdungsschiene: Eine robuste Metallschiene, die als zentraler Erdungspunkt dient und alle Erdungskabel verbindet.
- Erdungskabel: Hochleitfähige Kabel, die für die nötige Leitfähigkeit sorgen und die elektrische Verbindung zur Erde herstellen.
- Erdungsrelais: Überwachungselemente, die den Erdungszustand kontrollieren und bei Fehlern reagieren.
Bei der Auswahl eines Motor-Erdungsgerätes sollten technische Spezifikationen wie die maximale Betriebsspannung, die Fehlerstromkapazität und die Umgebungsbedingungen berücksichtigt werden. Außerdem sollte das Gerät den geltenden Normen und Sicherheitsvorschriften entsprechen.
Installation und Wartung
Die korrekte Installation eines Motor-Erdungsgerätes ist für seine Funktionsfähigkeit entscheidend. Fachkundige Elektrotechniker sollten die Installation durchführen, da eine fehlerhafte Erdung nicht nur ineffektiv, sondern auch gefährlich sein kann. Nach der Installation ist eine regelmäßige Wartung erforderlich, um die Zuverlässigkeit des Systems zu gewährleisten. Diese Wartung beinhaltet die Überprüfung der elektrischen Verbindungen, die Reinigung der Komponenten und die Funktionsprüfung der Überwachungseinrichtungen.
Rechtliche Vorschriften und Normen
Motor-Erdungsgeräte müssen den nationalen und internationalen Vorschriften und Normen entsprechen. In Deutschland sind beispielsweise die VDE-Vorschriften relevant, die klare Anforderungen an die Sicherheit elektrischer Anlagen stellen. Die Einhaltung dieser Vorschriften ist nicht nur aus Sicherheitsgründen wichtig, sondern auch rechtlich bindend.
Schlussfolgerung
Ein Motor-Erdungsgerät ist ein unverzichtbarer Bestandteil jeder industriellen elektrischen Anlage. Es schützt sowohl die teure Ausrüstung als auch das Bedienpersonal vor den potenziell verheerenden Auswirkungen elektrischer Fehler. Durch die richtige Auswahl, fachgerechte Installation und regelmäßige Wartung kann die Sicherheit und Zuverlässigkeit von Motoren und Anlagen erheblich verbessert werden. Letztlich sorgt ein effektives Motor-Erdungsgerät für einen ungestörten Betrieb und hilft, Ausfallzeiten und Reparaturkosten zu minimieren. Investitionen in ein qualitativ hochwertiges Erdungssystem sind daher nicht nur eine Frage der Compliance, sondern auch ein kluger Schritt zur Sicherung der Betriebseffizienz und zur Risikominimierung.
