Introdução aos Registos de Deslocamento
Registos de deslocamento, frequentemente chamados de “shift registers” em inglês, são um conjunto integrado de flip-flops usados principalmente para armazenar e deslocar dados binários. Estes registos desempenham um papel vital em sistemas digitais e design de circuitos, ajudando na conversão de dados, armazenamento temporário e operações de transmissão.
Funcionamento Básico
O conceito fundamental dos registos de deslocamento é receber e armazenar dados bit a bit e, em seguida, deslocá-los sequencialmente. Este “deslocamento” é feito movendo cada bit de uma posição para a próxima, seja à esquerda ou à direita, dependendo do tipo de registo.
- Deslocamento à Esquerda: Neste caso, cada bit é movido uma posição para a esquerda. O bit mais à esquerda é descartado e um novo bit é inserido da direita.
- Deslocamento à Direita: Contrário ao deslocamento à esquerda, cada bit é movido uma posição para a direita. O bit mais à direita é descartado e um novo bit é inserido da esquerda.
Tipos de Registos de Deslocamento
Existem vários tipos de registos de deslocamento, cada um com uma finalidade específica. Alguns dos mais comuns incluem:
- Registo de Deslocamento Serial-in/Serial-out (SISO): Neste tipo, os dados são inseridos serialmente (bit a bit) e também são retirados serialmente.

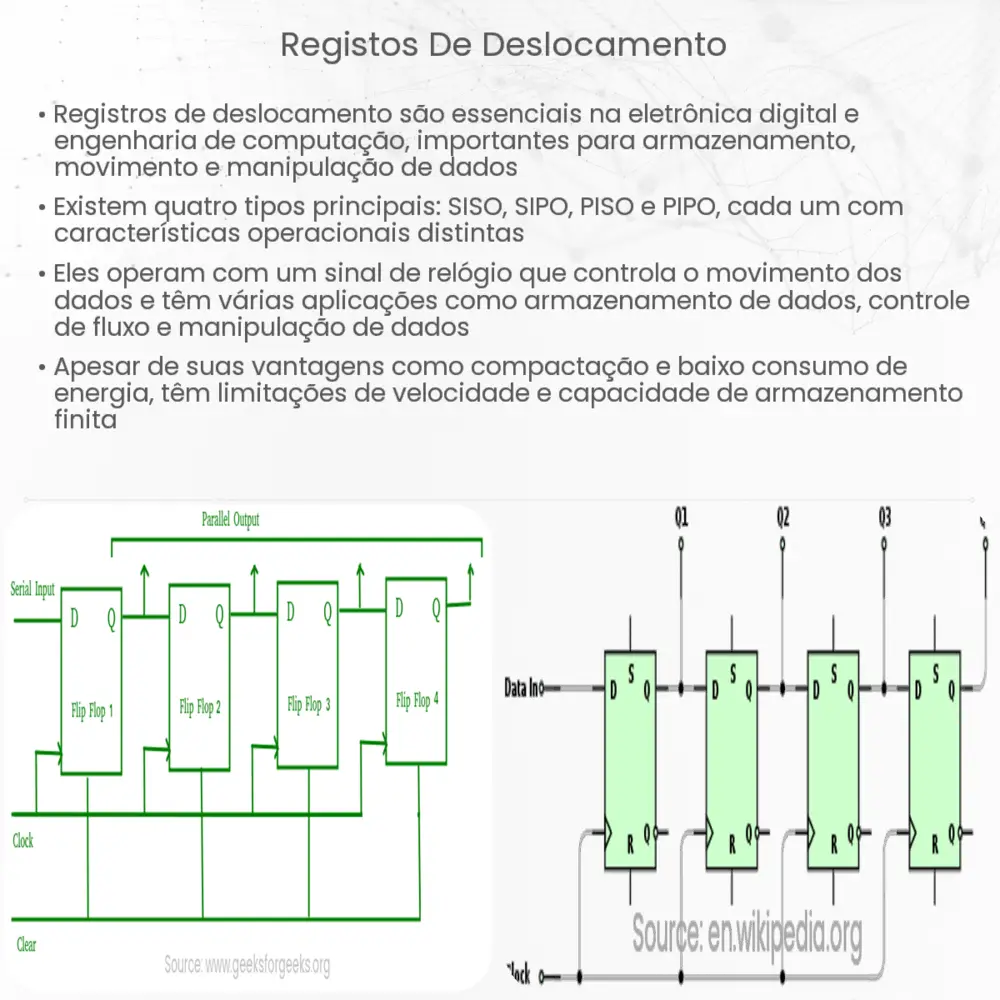

- Registo de Deslocamento Serial-in/Parallel-out (SIPO): Aqui, os dados são inseridos serialmente, mas retirados em paralelo, ou seja, todos os bits são lidos de uma vez.
- Registo de Deslocamento Parallel-in/Serial-out (PISO): Como o nome indica, os dados são inseridos em paralelo e retirados serialmente.
- Registo de Deslocamento Parallel-in/Parallel-out (PIPO): Os dados são tanto inseridos quanto retirados em paralelo neste tipo.
Independentemente do tipo, a operação fundamental dos registos de deslocamento permanece a mesma: eles deslocam bits de uma posição para outra. A direção e o método de inserção e retirada é que determinam a categoria específica do registo.
Na próxima seção, exploraremos algumas aplicações práticas dos registos de deslocamento e discutiremos detalhadamente como eles impactam o design e a operação de sistemas digitais.
Aplicações Práticas dos Registos de Deslocamento
Os registos de deslocamento são indispensáveis em uma variedade de aplicações eletrônicas e de sistemas digitais:
- Conversão de Dados: A conversão entre formatos de dados serial e paralelo é uma aplicação comum dos registos de deslocamento. Por exemplo, muitas interfaces de comunicação utilizam SIPO ou PISO para converter dados entre formatos adequados para transmissão e processamento.
- Memória Temporária: Eles podem ser usados como armazenamento temporário ou buffers em sistemas que necessitam de uma espera entre o recebimento e o processamento de dados.
- Realização de Operações Aritméticas: Operações como multiplicação e divisão podem ser realizadas deslocando bits nos registos.
- Controle de Display: Em displays LED ou LCD, os registos de deslocamento podem ser utilizados para controlar quais segmentos são acesos ou apagados, permitindo a exibição de números ou caracteres.
Considerações no Design
Ao implementar registos de deslocamento em um sistema, é crucial considerar a quantidade de bits, a velocidade de deslocamento e o tipo de registo apropriado para a aplicação. Uma escolha inadequada pode resultar em desempenho subótimo ou falhas no sistema. Além disso, a eficiência energética também é uma preocupação, especialmente em dispositivos portáteis, onde a conservação de energia é vital.
Conclusão
Os registos de deslocamento são componentes essenciais em muitos sistemas eletrônicos e digitais. Com sua capacidade de armazenar e deslocar bits, eles facilitam a conversão, o armazenamento temporário e a execução de operações em dados binários. Ao compreender as diferentes categorias e aplicações desses registos, os designers e engenheiros podem otimizar seus sistemas para desempenho, eficiência e confiabilidade. No mundo em rápida evolução da tecnologia digital, a compreensão dos fundamentos, como os registos de deslocamento, continua sendo de vital importância.
