Découvrez les fondamentaux et applications des registres à décalage en électronique numérique, un élément clé dans le traitement des données binaires.
Les fondements des registres à décalage
Les registres à décalage représentent une composante cruciale en électronique numérique, jouant un rôle fondamental dans le traitement et la manipulation des données binaires. Ils sont essentiellement des suites de bascules, ou flip-flops, connectées en série, permettant le déplacement (décalage) des bits d’informations à travers le registre à chaque impulsion d’horloge.
Cette technologie trouve son application dans divers domaines tels que les systèmes de communication, le traitement du signal, et les ordinateurs. Un registre à décalage peut effectuer plusieurs opérations essentielles, telles que le stockage temporaire de données, la conversion de données sérielles en parallèles et vice versa, ainsi que dans la création de délais ou de motifs de décalage.
Types de registres à décalage
Il existe plusieurs types de registres à décalage, chacun avec des caractéristiques et des utilisations spécifiques :
- Registre à décalage en série: Dans ce type, les données sont déplacées bit par bit, soit vers la gauche soit vers la droite. Cela permet une conversion efficace entre les formats de données sérielles et parallèles.
- Registre à décalage parallèle: Ici, les données sont chargées ou extraites en parallèle, permettant un traitement plus rapide des données.
- Registre à décalage avec feedback: Ces registres peuvent générer des séquences de bits pseudo-aléatoires et sont souvent utilisés dans les générateurs de nombres aléatoires et dans certains types de chiffrements.
En outre, les registres à décalage peuvent être configurés pour fonctionner en mode bidirectionnel, permettant le décalage des données aussi bien vers la gauche que vers la droite.
Principe de fonctionnement

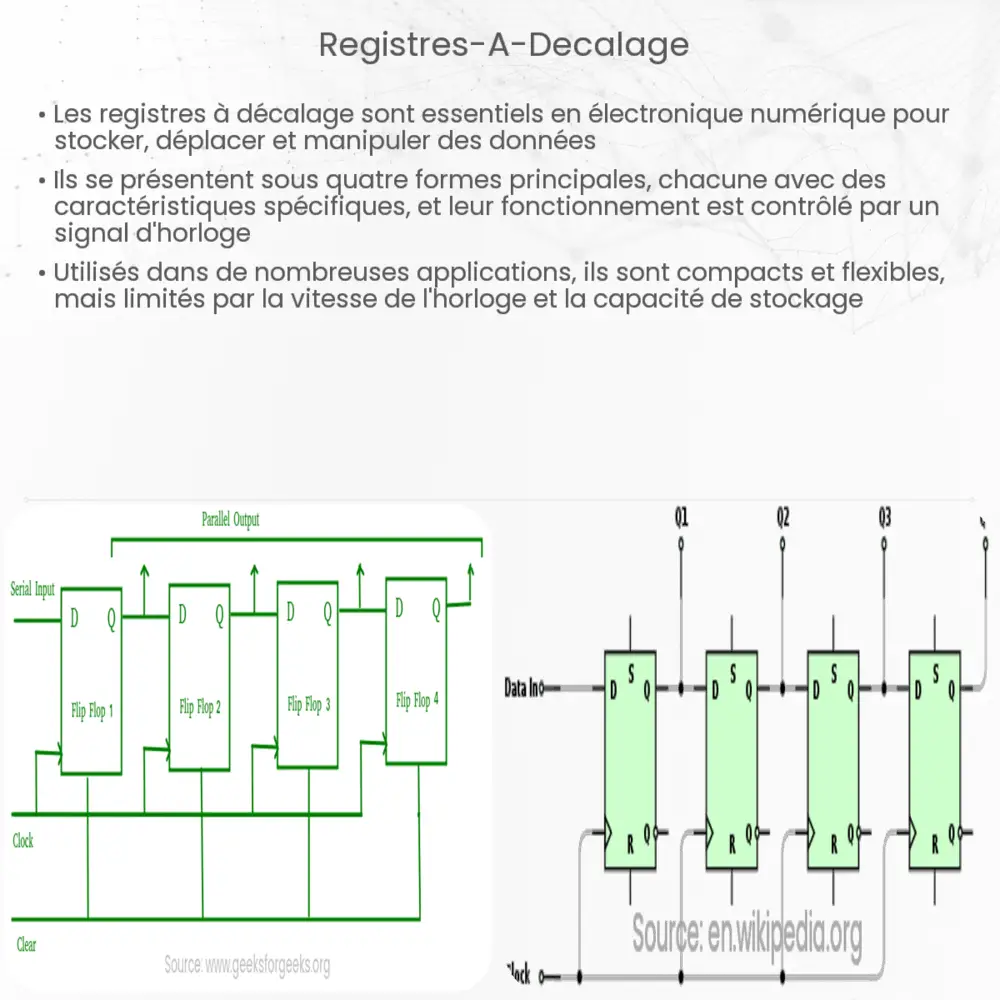

Le fonctionnement d’un registre à décalage est régi par des impulsions d’horloge. À chaque impulsion, les données présentes dans chaque bascule (bit) sont déplacées vers la bascule suivante. Par exemple, dans un registre à décalage de 4 bits, lors d’une impulsion d’horloge, le bit dans la bascule 1 se déplace vers la bascule 2, et ainsi de suite. Ce processus se répète à chaque impulsion, créant un effet de décalage en chaîne.
Ce mécanisme est souvent représenté par l’équation suivante : Qn+1 = Qn, où Qn représente l’état du n-ième bit avant l’impulsion d’horloge et Qn+1 son état après l’impulsion.
Les registres à décalage sont également dotés de ports d’entrée et de sortie, permettant l’introduction de nouvelles données et l’extraction des données décalées. Ces caractéristiques rendent les registres à décalage extrêmement polyvalents et utiles dans une multitude d’applications en électronique numérique.
Applications pratiques des registres à décalage
Les registres à décalage sont utilisés dans une variété d’applications pratiques. Parmi les plus courantes, on trouve :
- Multiplexage et démultiplexage de données: Ils sont essentiels pour convertir des données de format série en format parallèle et inversement, facilitant ainsi la communication entre différents types de systèmes informatiques.
- Création de délais dans les circuits: En décalant progressivement les données à travers les bascules, les registres à décalage peuvent créer des délais contrôlés, utiles dans la synchronisation des processus.
- Génération de motifs: En informatique et en électronique, ils sont utilisés pour générer des séquences de bits spécifiques, utiles dans le contrôle de LED, écrans, et autres dispositifs d’affichage.
En plus de ces applications, ils jouent un rôle important dans les systèmes de cryptographie, comme les générateurs de clés pseudo-aléatoires, et dans le traitement du signal, pour la modulation et la démodulation de signaux.
Avantages et limites
Les registres à décalage offrent plusieurs avantages :
- Simplicité et efficacité: Ils sont relativement simples à concevoir et à intégrer dans des circuits plus larges, offrant une solution efficace pour le traitement des données.
- Polyvalence: Leur capacité à manipuler des données en série et en parallèle les rend extrêmement polyvalents dans diverses applications électroniques.
Cependant, ils présentent certaines limitations :
- Vitesse limitée: La vitesse de décalage est limitée par la fréquence de l’horloge du circuit, ce qui peut être un frein dans des applications nécessitant un traitement rapide des données.
- Complexité croissante avec la taille: Plus un registre à décalage est long, plus il devient complexe à gérer, en particulier dans la synchronisation des impulsions d’horloge sur l’ensemble des bascules.
Conclusion
En résumé, les registres à décalage sont des éléments fondamentaux en électronique numérique, offrant une flexibilité et une efficacité remarquables dans le traitement et la manipulation des données binaires. Leur simplicité de conception, couplée à leur polyvalence, les rend indispensables dans de nombreuses applications allant de la communication numérique au traitement du signal. Malgré certaines limitations en termes de vitesse et de complexité, ils continuent de jouer un rôle crucial dans l’avancée de la technologie numérique moderne.
