Entendiendo los Registros de Desplazamiento

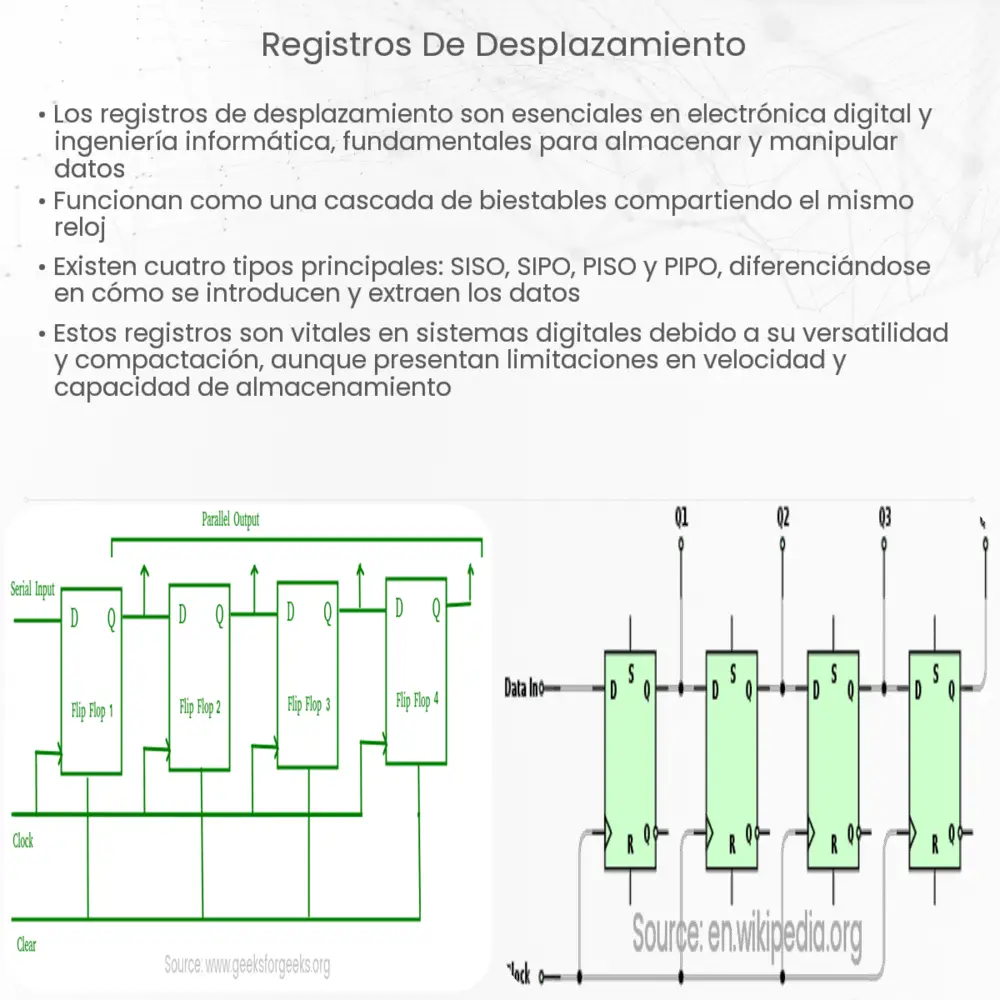

Los registros de desplazamiento, conocidos también como shift registers, forman una parte integral en el mundo de la electrónica digital. Estos son un tipo de registro que permiten el desplazamiento de los bits de datos en diversas direcciones. Un registro de desplazamiento típicamente consiste en una serie de flip flops, que son unidades básicas de almacenamiento, y están conectados en cascada.
Tipos de Registros de Desplazamiento
Existen varios tipos de registros de desplazamiento, cada uno con sus propias características y aplicaciones específicas. Los más comunes incluyen:
- Registro de desplazamiento hacia la derecha: En este tipo de registro, los datos se desplazan hacia la derecha. Por ejemplo, si el registro original era 1001, después de un desplazamiento hacia la derecha se convertiría en 0100.
- Registro de desplazamiento hacia la izquierda: Aquí, los datos se desplazan hacia la izquierda. Tomando el mismo ejemplo, el registro 1001 se convertiría en 0011 después de un desplazamiento hacia la izquierda.
- Registro de desplazamiento bidireccional: Este tipo de registro permite desplazamientos tanto hacia la derecha como hacia la izquierda.
Funcionamiento de los Registros de Desplazamiento
El funcionamiento básico de un registro de desplazamiento se basa en la operación de desplazamiento. Esta operación mueve todos los bits de datos en el registro una posición en la dirección especificada. El bit que se desplaza fuera del registro durante este proceso puede ser descartado o recircular al otro lado del registro, dependiendo del diseño específico del registro de desplazamiento.
Es importante notar que la operación de desplazamiento es una operación de bit a bit, lo que significa que todos los bits en el registro se desplazan simultáneamente. Además, la operación de desplazamiento no afecta el valor absoluto de los datos en el registro, pero cambia su representación binaria.
Aplicaciones de los Registros de Desplazamiento
Los registros de desplazamiento son componentes esenciales en una variedad de aplicaciones electrónicas y de procesamiento de datos. Algunas de estas aplicaciones son:
- Conversiones de datos: Los registros de desplazamiento son a menudo utilizados en circuitos que realizan conversiones entre datos serie y paralelo, y viceversa.
- Generación de retardos temporales: El desplazamiento de bits a través de un registro de desplazamiento tarda una cierta cantidad de tiempo, que puede ser utilizado para generar retardos temporales.
- Manipulación de datos: Los registros de desplazamiento pueden ser utilizados para realizar una variedad de operaciones de manipulación de datos, como la multiplicación y división por dos, rotaciones de bits y muchas otras.
Limitaciones de los Registros de Desplazamiento
A pesar de sus muchas aplicaciones, los registros de desplazamiento también tienen sus limitaciones. La más notable es que sólo pueden manejar una cantidad limitada de datos a la vez, definida por el número de flip flops en el registro. Además, el desplazamiento de datos a través de un registro de desplazamiento puede tomar un tiempo considerable, especialmente para registros grandes.
Conclusión
Los registros de desplazamiento son componentes cruciales en la electrónica digital y el procesamiento de datos, con una amplia gama de aplicaciones, desde la conversión de datos hasta la generación de retardos temporales y la manipulación de datos. Aunque tienen sus limitaciones, incluyendo la capacidad limitada de datos y la velocidad de operación, su flexibilidad y utilidad en numerosas operaciones hacen que los registros de desplazamiento sean indispensables en el mundo de la electrónica moderna.
Con el avance continuo de la tecnología digital, se puede esperar que los registros de desplazamiento sigan evolucionando y adaptándose a las crecientes demandas de capacidad de procesamiento de datos y velocidad. Por lo tanto, es esencial entender cómo funcionan estos registros para tener una mejor comprensión de los sistemas electrónicos y digitales en general.
