Flip-flops JK: Uma introdução
O flip-flop é uma das ferramentas fundamentais da eletrônica digital. Entre os diferentes tipos de flip-flops, o flip-flop JK destaca-se pela sua versatilidade e capacidade de incorporar as funções de outros flip-flops comuns. Mas, o que exatamente é um flip-flop JK e como ele se diferencia dos demais?
Origem e Fundamentos
A origem do nome “JK” é muitas vezes atribuída aos seus inventores, Jack Kilby e Jerry Keszler, embora a precisão desta afirmação seja debatida. Independentemente de suas origens, é inegável o impacto que esse dispositivo teve no mundo da eletrônica digital.
Os flip-flops são usados para armazenar informações binárias, ou seja, 0s e 1s. A sua capacidade de “lembrar” um estado torna-os essenciais em várias aplicações, como contadores, registros e muitas outras funções dentro de circuitos digitais.
Funcionamento do Flip-flop JK

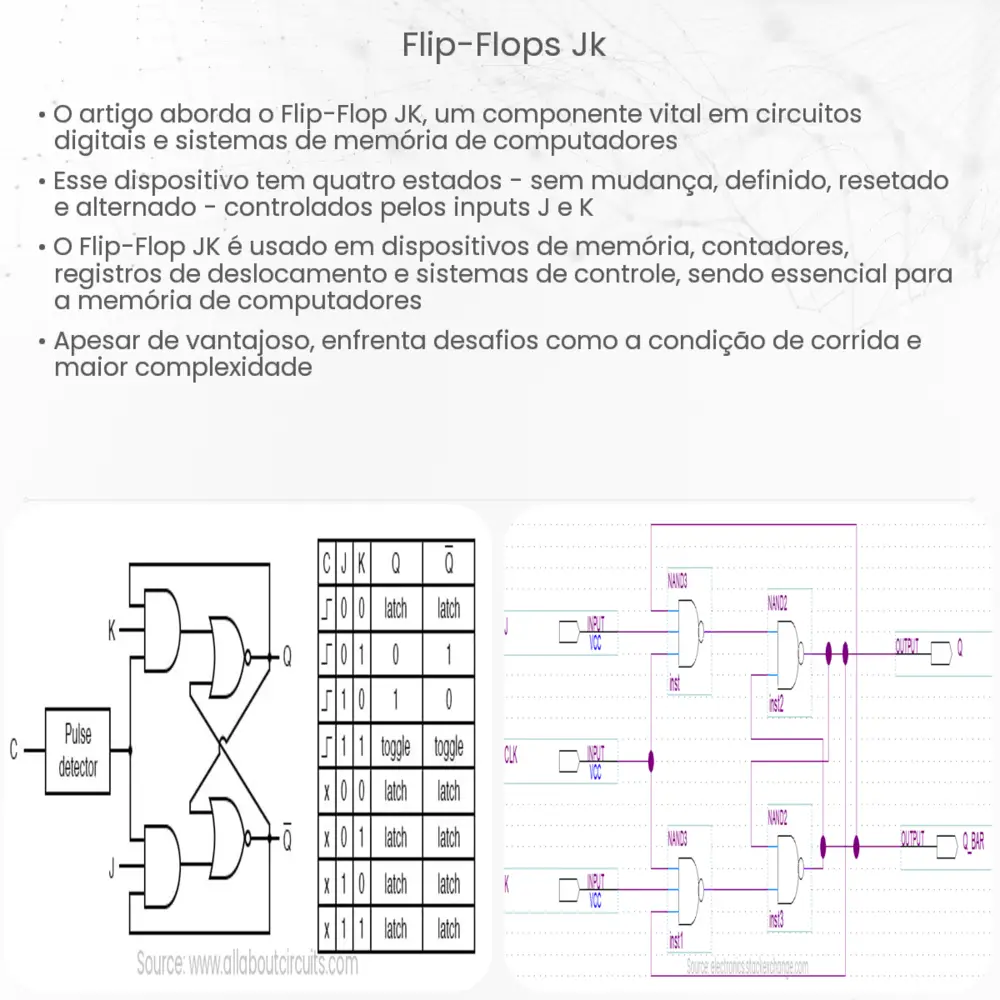

O flip-flop JK possui dois entradas, conhecidas como J e K, e duas saídas, geralmente denominadas Q e Q’ (Q-barra). A saída Q é normalmente a saída principal, enquanto Q’ é a saída inversa de Q. A operação deste flip-flop é determinada pela combinação de entradas J e K, assim como pelo estado anterior de Q.
- J=0, K=0: O estado de Q não muda (estado de manutenção).
- J=0, K=1: Q é resetado para 0.
- J=1, K=0: Q é configurado para 1.
- J=1, K=1: O estado de Q alterna (toggles).
A capacidade do flip-flop JK de alternar seu estado com as entradas J e K definidas como 1 o diferencia dos outros flip-flops. Por exemplo, o flip-flop SR (Set-Reset) torna-se indefinido ou proibido quando ambas as entradas estão em 1, enquanto o JK simplesmente alterna seu estado.
Aplicações Práticas
O flip-flop JK tem várias aplicações na eletrônica digital. Devido à sua capacidade de alternar, é frequentemente usado em contadores e divisores de frequência. Além disso, sua versatilidade permite que ele seja usado em uma ampla variedade de circuitos, desde memórias simples até complexos sistemas de lógica sequencial.
Variações e Melhorias
Com o avanço da tecnologia e a necessidade crescente de circuitos mais eficientes, várias variações do flip-flop JK foram desenvolvidas. Uma delas é o flip-flop JK mestre-escravo. Esta variação é projetada para evitar a condição indesejável de “race” (corrida), que pode ocorrer quando as entradas J e K mudam antes que a saída Q se estabilize. A versão mestre-escravo do flip-flop JK é, portanto, mais confiável em certas aplicações de alta velocidade.
Características Notáveis
O flip-flop JK é notável por sua habilidade de ser configurado como outros flip-flops. Por exemplo, se a entrada K é mantida constantemente em 0 e apenas a entrada J é usada, o flip-flop JK se comporta exatamente como um flip-flop tipo S (Set). Similarmente, se a entrada J é mantida em 0 e apenas a entrada K é usada, ele se comporta como um flip-flop tipo R (Reset). Esta capacidade de emular outros flip-flops o torna uma escolha valiosa para designers de circuitos que buscam minimizar a quantidade de componentes distintos em seus designs.
Desvantagens e Cuidados
Enquanto o flip-flop JK é versátil, não está isento de desvantagens. A mais notável é a complexidade adicional no design quando comparado a outros tipos mais simples de flip-flops. Além disso, cuidado deve ser tomado para evitar condições de corrida, especialmente em altas frequências de operação. Como com qualquer componente eletrônico, a compreensão adequada de suas operações e limitações é crucial para seu uso eficaz.
Conclusão
O flip-flop JK é uma ferramenta poderosa na caixa de ferramentas do engenheiro eletrônico. Sua versatilidade, capacidade de alternar e emular outros flip-flops o torna inestimável em muitas aplicações digitais. Contudo, como qualquer componente, é essencial entender suas características e limitações. Com a evolução contínua da eletrônica, o flip-flop JK, apesar de ser um conceito antigo, continua relevante, testemunhando sua fundamental importância no mundo da eletrônica digital.
