Entdecken Sie die Funktionsweise, Anwendungen und Herausforderungen von Dekadenzählern in der Digitaltechnik und Elektronik.
Was ist ein Dekadenzähler?
Ein Dekadenzähler ist ein digitales Schaltwerk, das in der Lage ist, in Zehnerschritten zu zählen. Er findet häufig Verwendung in der Digitaltechnik und Elektronik, insbesondere in Bereichen wie der Zeitmessung und der Frequenzteilung. Ein solcher Zähler kann sequentiell von 0 bis 9 zählen und setzt sich dann automatisch zurück, um den Zählvorgang erneut zu beginnen.
Funktionsweise eines Dekadenzählers

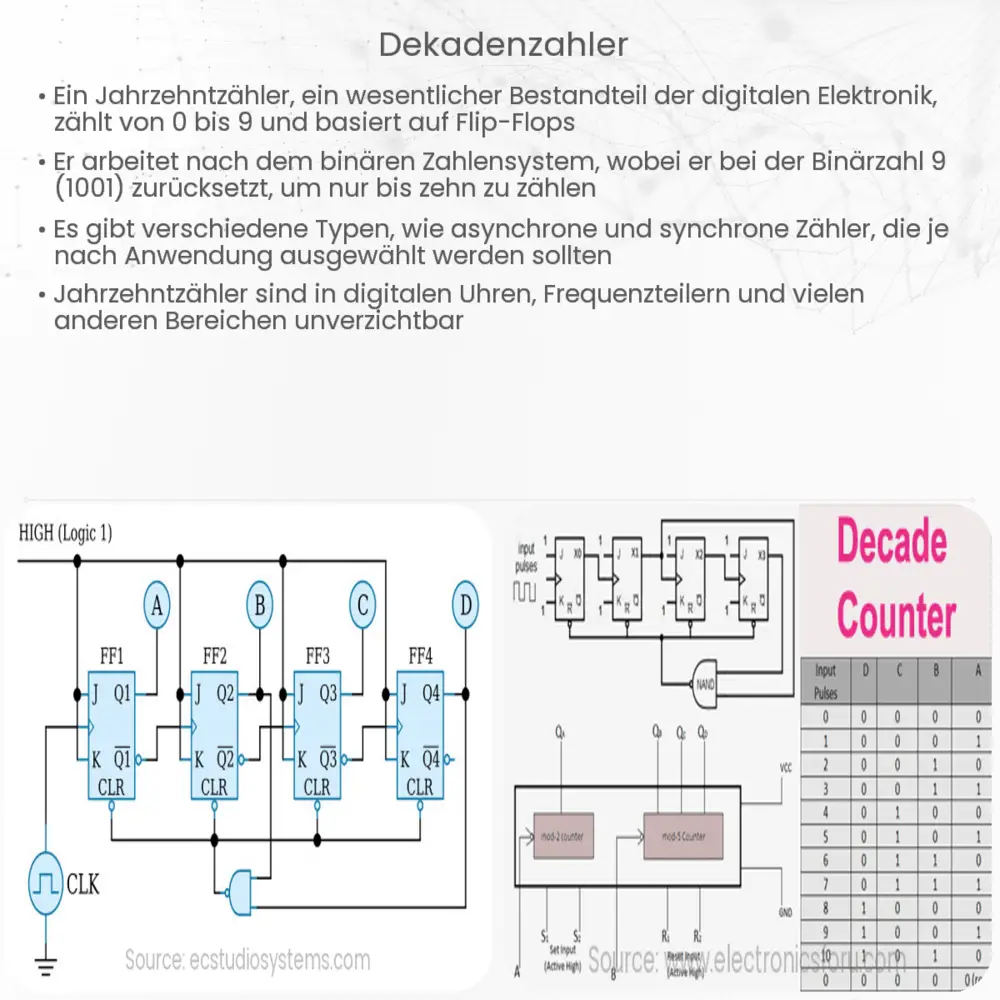

Die Funktionsweise eines Dekadenzählers basiert auf Flip-Flops, welche die grundlegenden Speichereinheiten in der digitalen Elektronik darstellen. Ein typischer Dekadenzähler verwendet vier Flip-Flops, um die zehn Zustände (0 bis 9) darzustellen. Jedes Flip-Flop repräsentiert dabei eine Binärstelle, sodass durch verschiedene Kombinationen der Flip-Flop-Zustände die zehn verschiedenen Dezimalzahlen dargestellt werden können.
Anwendungen von Dekadenzählern
- Digitale Uhren: Sie verwenden Dekadenzähler für die Zählung von Sekunden, Minuten und Stunden.
- Frequenzteiler: In elektronischen Schaltungen dienen sie zur Reduzierung der Frequenz eines Signals.
- Zählgeräte: Sie werden in verschiedenen Arten von Zählgeräten eingesetzt, um Ereignisse oder Objekte zu zählen.
Arten von Dekadenzählern
Es gibt verschiedene Arten von Dekadenzählern, die je nach Anwendungsgebiet und benötigter Funktion ausgewählt werden. Die zwei gängigsten Arten sind:
- Synchron-Dekadenzähler: Bei dieser Art werden alle Flip-Flops gleichzeitig angesteuert. Dies ermöglicht eine präzise und schnelle Zählung.
- Asynchron-Dekadenzähler: Hierbei wird jedes Flip-Flop nacheinander angesteuert, was zu einer verzögerten Zählung führt, aber einfacher in der Schaltung ist.
Der Zählvorgang im Detail
Bei einem Dekadenzähler erfolgt der Zählvorgang durch das sequentielle Umschalten der Flip-Flops. Ein Eingangsimpuls bewirkt, dass das erste Flip-Flop seinen Zustand ändert. Erreicht die Zustandsänderung das letzte Flip-Flop, wird der Zähler zurückgesetzt, und der Prozess beginnt von vorn. Dieser Vorgang wird durch die sogenannte Übertragungslogik gesteuert, welche sicherstellt, dass der Zähler nach der Zahl 9 automatisch auf 0 zurücksetzt.
Design und Implementierung eines Dekadenzählers
Die Gestaltung eines Dekadenzählers erfordert ein grundlegendes Verständnis von digitalen Schaltkreisen und Logikgattern. Typischerweise werden UND-, ODER- und NICHT-Gatter verwendet, um die benötigte Übertragungslogik zu erstellen. Die genaue Konfiguration dieser Gatter bestimmt, wie die Flip-Flops miteinander interagieren und somit den Zählvorgang steuern. In einem Synchron-Dekadenzähler beispielsweise müssen die Gatter so angeordnet werden, dass alle Flip-Flops gleichzeitig durch einen einzigen Taktimpuls angesteuert werden.
Herausforderungen und Lösungsansätze
Eine der Herausforderungen bei der Entwicklung von Dekadenzählern liegt in der Vermeidung von Fehlzählungen, die durch Signalverzögerungen in den Flip-Flops und Gattern entstehen können. Diese Verzögerungen können zu unerwünschten Zwischenzuständen führen, die als „Glitches“ bekannt sind. Um solche Probleme zu vermeiden, wird häufig eine sorgfältige Synchronisation und manchmal die Verwendung von speziellen Schaltungstechniken erforderlich.
Modernisierung und digitale Technologie
Im Zeitalter der Mikroprozessoren und programmierbaren Logikbausteine (PLCs) werden Dekadenzähler oft durch Softwarelösungen ersetzt. In solchen Systemen übernimmt eine Software die Zählfunktionen, was eine größere Flexibilität und einfacheres Design ermöglicht. Trotzdem bleiben Dekadenzähler in bestimmten Anwendungen relevant, insbesondere dort, wo einfache, kostengünstige und zuverlässige Zähllösungen erforderlich sind.
Fazit
Dekadenzähler spielen eine wichtige Rolle in der Welt der Digitaltechnik. Obwohl sie durch fortschrittlichere Technologien in manchen Bereichen ersetzt wurden, bleiben sie in vielen Anwendungen weiterhin unverzichtbar. Ihre Fähigkeit, präzise und zuverlässig zu zählen, macht sie zu einer wichtigen Komponente in zahlreichen elektronischen Geräten und Systemen. Die Flexibilität und Anpassungsfähigkeit von Dekadenzählern ermöglichen es, sie in einer Vielzahl von Anwendungen einzusetzen, von der einfachen Frequenzteilung bis hin zu komplexen Zähl- und Timing-Aufgaben in industriellen und kommerziellen Anwendungen.
