Découvrez le fonctionnement et les applications des compteurs de décennie en électronique numérique, un composant clé en technologie moderne.
Comprendre les Compteurs de Décennie
Les compteurs de décennie jouent un rôle crucial dans le domaine de l’électronique numérique. Un compteur de décennie est un dispositif qui compte les impulsions d’entrée et produit une sortie représentant le nombre de ces impulsions. Ce type de compteur est ainsi nommé car il compte de zéro à neuf avant de se réinitialiser.
Principes de Base et Fonctionnement
Le fonctionnement des compteurs de décennie repose sur la logique numérique. Ils sont souvent construits à l’aide de bascules, généralement des bascules JK ou D, configurées de manière à changer d’état (basculer) à chaque impulsion d’horloge reçue. Le passage d’une valeur à l’autre est géré par une logique de comptage intégrée.
Applications des Compteurs de Décennie
Ces compteurs trouvent de multiples applications dans divers domaines, notamment :
- Affichage Numérique : Ils sont utilisés dans les dispositifs d’affichage numérique tels que les montres, les chronomètres et les compteurs de vitesse, où le comptage de 0 à 9 est fréquent.
- Systèmes de Séquence : Ils servent dans les systèmes nécessitant une séquence précise d’opérations, comme dans certaines formes d’automatisation industrielle.
- Division de Fréquence : En divisant la fréquence d’une horloge par dix, les compteurs de décennie sont utiles dans la conception de circuits de temporisation et de fréquence.
Avantages et Limitations
Les compteurs de décennie offrent des avantages tels que leur facilité d’intégration dans des circuits plus larges et leur fiabilité dans le comptage précis des impulsions. Toutefois, ils présentent certaines limitations, notamment en termes de vitesse de comptage et de complexité accrue pour de grandes plages de comptage.
En conclusion, les compteurs de décennie sont des composants essentiels dans l’électronique numérique, avec des applications variées allant de l’affichage numérique à la division de fréquence. Leur compréhension approfondie est donc cruciale pour les ingénieurs et les techniciens travaillant dans ce domaine.
Conception et Configuration des Compteurs de Décennie

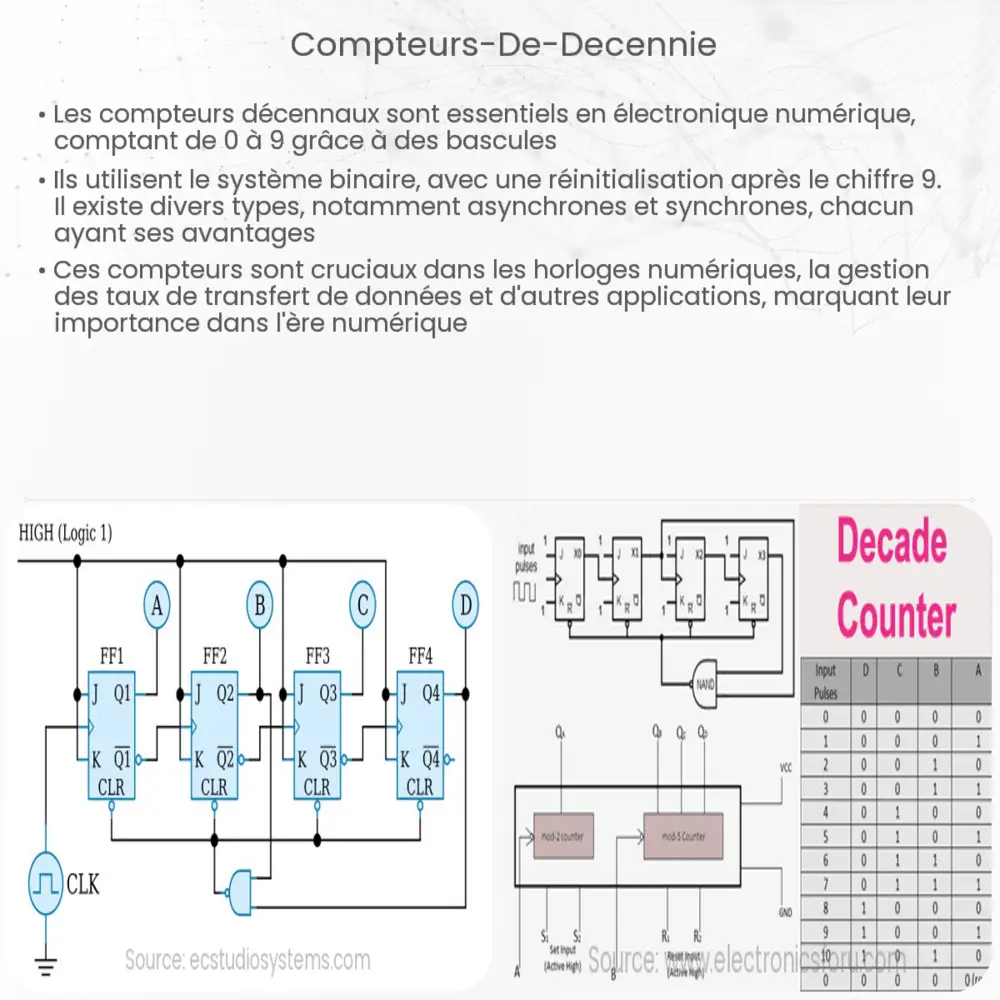

La conception des compteurs de décennie implique un assemblage soigné de bascules et de circuits logiques. La configuration la plus courante utilise des bascules connectées en série, où la sortie de l’une sert d’entrée pour la suivante. Cette configuration crée une chaîne de comptage, chaque bascule représentant un chiffre binaire. Le compteur est programmé pour se réinitialiser automatiquement après avoir atteint le chiffre neuf (1001 en binaire).
Intégration dans les Systèmes Électroniques
L’intégration des compteurs de décennie dans les systèmes électroniques modernes requiert une attention particulière à leur compatibilité avec d’autres composants. Ils doivent être conçus pour fonctionner à des tensions et des courants spécifiques et être compatibles avec les normes de l’industrie électronique. De plus, dans des applications avancées, ils peuvent être intégrés dans des circuits imprimés (PCB) avec des microcontrôleurs et d’autres composants électroniques.
Évolutions et Tendances Futures
Les avancées technologiques ont mené à l’évolution des compteurs de décennie. Avec l’essor de la miniaturisation et de la technologie des semi-conducteurs, ces compteurs deviennent de plus en plus compacts et efficaces. Les tendances futures pourraient voir l’intégration de ces compteurs dans des systèmes à micro-échelle et leur utilisation dans des applications plus sophistiquées comme l’Internet des Objets (IoT) et les systèmes embarqués.
Conclusion
En somme, les compteurs de décennie représentent un élément fondamental dans le domaine de l’électronique numérique. Leur capacité à compter les impulsions de manière précise et leur flexibilité d’intégration en font un outil indispensable pour une multitude d’applications, de l’affichage numérique aux systèmes de séquence complexes. Alors que la technologie continue d’évoluer, l’importance et l’applicabilité des compteurs de décennie ne cessent de croître, les rendant incontournables pour les ingénieurs et concepteurs de systèmes électroniques.
