Entdecken Sie die Welt der SMA-Steckverbinder: Anwendung, Aufbau und technische Spezifikationen für optimale HF-Verbindungen.
Was sind SMA-Steckverbinder?
SMA-Steckverbinder (SubMiniature version A) sind Koaxialsteckverbinder, die in der Hochfrequenztechnik (RF) zum Einsatz kommen. Sie wurden ursprünglich von Bendix Scintilla Corporation entwickelt und sind heute in vielen elektronischen Geräten zu finden, von Mobiltelefonen bis hin zu Satelliten. Die Beliebtheit von SMA-Steckverbindern liegt in ihrer hervorragenden Leistung bei Frequenzen bis zu 18 GHz und in manchen Fällen sogar bis zu 26,5 GHz.
Anwendungsbereiche von SMA-Steckverbindern
SMA-Steckverbinder werden aufgrund ihrer Zuverlässigkeit und Beständigkeit gegen Umwelteinflüsse in einer Vielzahl von Anwendungen eingesetzt. Einige der häufigsten Einsatzgebiete sind:
- Telekommunikation
- Antennensysteme
- Mikrowellen-Geräte
- Test- und Messausrüstung
Aufbau und Funktionsweise
Ein SMA-Steckverbinder besteht typischerweise aus Edelstahl oder Messing und hat eine vergoldete Kontaktfläche, um eine zuverlässige elektrische Verbindung zu gewährleisten. Sie sind für Kabel mit einem Außendurchmesser von etwa 4 mm konzipiert und verfügen über ein Schraubgewinde, um eine sichere mechanische Verbindung zu gewährleisten.
Die Funktionsweise von SMA-Steckverbindern basiert auf dem Prinzip der Koaxialität, wobei der Innenleiter des Kabels mit dem Innenkontakt des Steckverbinders und der Außenleiter (Schirm) mit dem Gehäuse des Steckverbinders verbunden ist. Dies ermöglicht es, Signale mit minimalen Reflexionen und Energieverlusten zu übertragen.
Technische Spezifikationen
Die technischen Spezifikationen von SMA-Steckverbindern umfassen:
- Impedanz: 50 Ohm (standard) oder 75 Ohm (weniger verbreitet)
- Frequenzbereich: DC bis 18 GHz, erweiterte Versionen bis 26,5 GHz
- Temperaturbereich: -65°C bis +165°C
- Beständigkeit gegen Vibrationen und mechanische Stöße
Die elektrische Leistung eines SMA-Steckverbinders wird durch seine Rückflussdämpfung (VSWR) charakterisiert, die das Verhältnis der reflektierten Energie zur durch den Steckverbinder übertragenen Energie beschreibt. Ein typischer Wert für ein hochwertiges SMA-Steckverbindersystem ist ein VSWR von weniger als 1,15 bei Frequenzen bis 6 GHz und weniger als 1,25 bei Frequenzen bis 18 GHz.

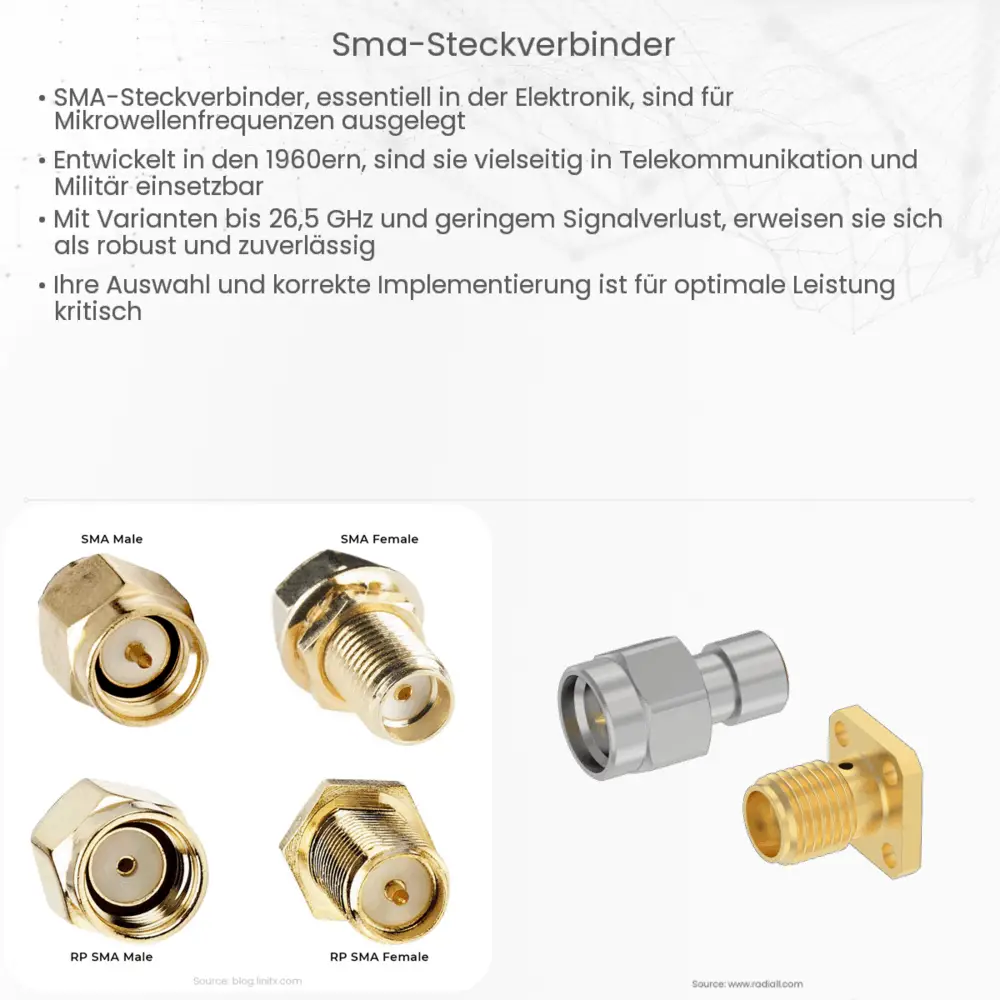

Varianten und Kompatibilität
Neben dem Standard-SMA-Steckverbinder gibt es mehrere Varianten, die für spezielle Anwendungen entwickelt wurden. Dazu gehören:
- Reverse Polarity SMA (RP-SMA): Hat die gleichen technischen Eigenschaften wie Standard-SMA, jedoch mit umgekehrter Polarisierung, um die Anforderungen bestimmter regulatorischer Standards zu erfüllen.
- SMA Reverse Thread (RT-SMA): Verwendet ein linksgängiges Gewinde, um Verwechslungen und unsachgemäße Anschlüsse zu vermeiden.
- Mini-SMA: Eine kompaktere Version für Anwendungen, in denen Platz eine entscheidende Rolle spielt.
Es ist wichtig zu beachten, dass nicht alle SMA-Steckverbinder miteinander kompatibel sind, insbesondere wenn es um die Polarität oder das Gewinde geht. Anwender müssen die richtige Variante für ihre spezifischen Anforderungen auswählen.
Installation und Wartung
Die korrekte Installation von SMA-Steckverbindern ist entscheidend für die Aufrechterhaltung ihrer Leistungsfähigkeit. Das Anziehen mit dem richtigen Drehmoment stellt sicher, dass eine gute elektrische Verbindung ohne Beschädigung des Steckverbinders hergestellt wird. Die Wartung von SMA-Steckverbindern umfasst regelmäßige Inspektionen und Reinigung der Kontaktflächen, um Korrosion und Verschmutzung zu vermeiden, die die Leistung beeinträchtigen könnten.
Nachhaltigkeit und Zukunft von SMA-Steckverbindern
Die Zukunft von SMA-Steckverbindern sieht angesichts der ständig steigenden Anforderungen an Hochfrequenzkomponenten für die drahtlose Kommunikation positiv aus. Ihre Fähigkeit, auch unter extremen Bedingungen zuverlässige Verbindungen zu bieten, macht sie zu einer bevorzugten Wahl für militärische und Luft- und Raumfahrtanwendungen, in denen Zuverlässigkeit unerlässlich ist.
Fazit
SMA-Steckverbinder sind ein unverzichtbares Element in der Hochfrequenztechnik und haben sich als robuste und zuverlässige Komponente für eine Vielzahl von Anwendungen etabliert. Mit ihren verschiedenen Varianten können sie eine breite Palette von Anforderungen abdecken. Die richtige Auswahl, Installation und Wartung von SMA-Steckverbindern trägt wesentlich zur Leistung von Hochfrequenzsystemen bei und gewährleistet eine langfristige und störungsfreie Nutzung. Während neue Technologien entwickelt werden, ist es wahrscheinlich, dass SMA-Steckverbinder weiterhin eine Schlüsselrolle in der Welt der HF-Konnektivität spielen werden.
