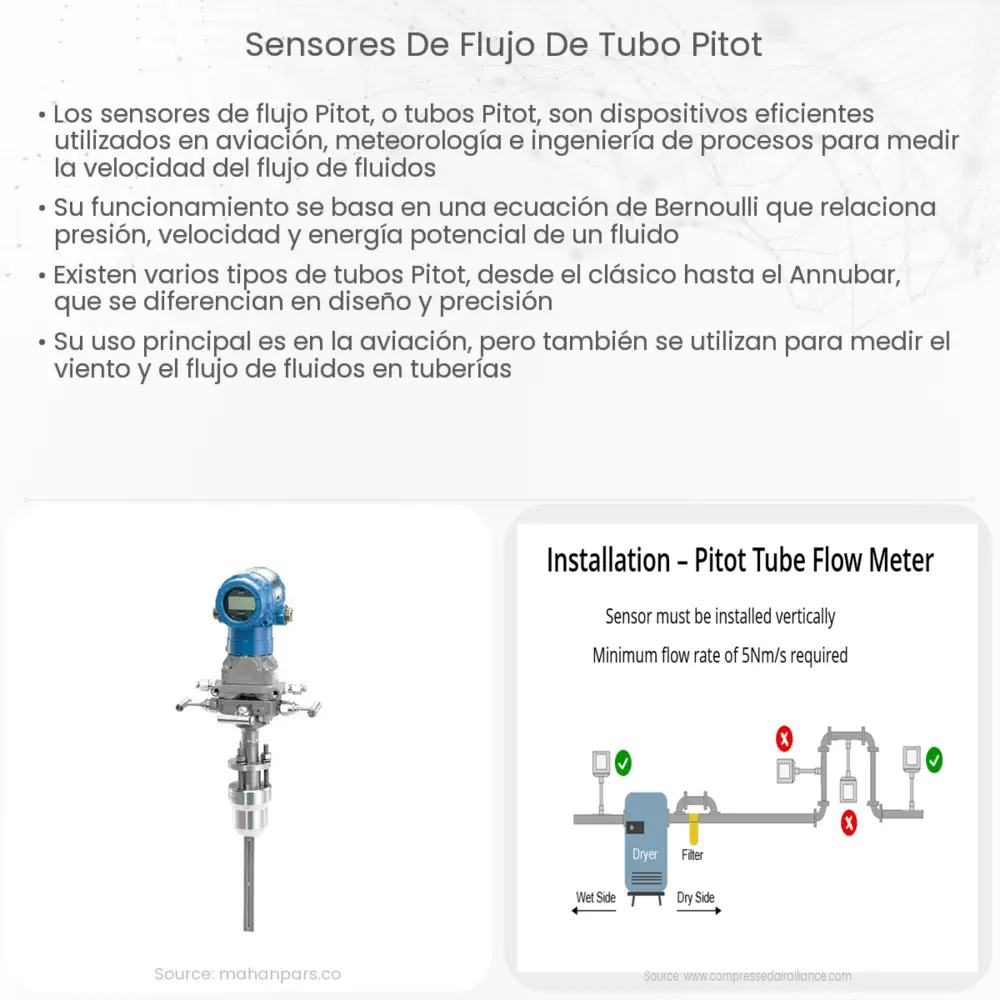

Introducción a los sensores de flujo de tubo Pitot
El tubo de Pitot es un dispositivo ampliamente utilizado en varias aplicaciones industriales y científicas para medir la velocidad del flujo de fluidos. Lleva el nombre de su inventor, el ingeniero francés Henri Pitot en el siglo XVIII. Estos tubos son especialmente valiosos en la aerodinámica, donde se utilizan para medir la velocidad del aire en aviones y otras aeronaves.
Principio de funcionamiento
El tubo de Pitot funciona basándose en el principio de Bernoulli, que establece que la energía total en un flujo de fluido está compuesta por energía cinética, potencial y presión. Un tubo de Pitot mide la presión estática y la presión total del fluido, y luego utiliza estas dos medidas para calcular la velocidad del flujo.
- Presión estática: es la presión ejercida por el fluido en reposo.
- Presión total (o presión de estancamiento): es la suma de la presión estática y la presión dinámica (que es la presión que un fluido en movimiento ejerce).
El tubo de Pitot tiene dos aberturas: una enfrentada al flujo de fluido y otra perpendicular al flujo. La primera mide la presión total y la segunda mide la presión estática. La diferencia entre estas dos presiones, conocida como presión dinámica, permite calcular la velocidad del fluido.
Aplicaciones de los tubos de Pitot
Los tubos de Pitot son ampliamente utilizados en una variedad de aplicaciones debido a su simplicidad, robustez y capacidad para medir con precisión las velocidades del flujo en un rango amplio. Algunos de los usos más comunes son en:
- Aerodinámica: Es la aplicación más conocida del tubo de Pitot. Se utiliza para medir la velocidad del aire en aviones, globos aerostáticos y drones.
- Industria: Los tubos de Pitot se utilizan para medir la velocidad del flujo en tuberías y conductos en una variedad de industrias, incluyendo la petroquímica, la generación de energía y el tratamiento de aguas residuales.
En la próxima sección, discutiremos más detalladamente las ventajas y desventajas de los tubos de Pitot, así como algunas consideraciones clave en su uso.
Ventajas y desventajas de los tubos de Pitot
Los tubos de Pitot tienen varias ventajas que los hacen populares para medir la velocidad del flujo. En primer lugar, son simples y robustos, lo que los hace duraderos y de bajo mantenimiento. Además, pueden medir velocidades altas con precisión y manejar una amplia gama de temperaturas y presiones. Por último, son relativamente económicos en comparación con otros dispositivos de medición de flujo.
Sin embargo, también tienen algunas desventajas. No son adecuados para medir flujos muy lentos o flujos turbulentos. Además, pueden ser sensibles a la dirección del flujo, lo que significa que pueden dar lecturas incorrectas si el flujo cambia de dirección. También pueden obstruirse con facilidad, especialmente cuando se utilizan en fluidos sucios o viscosos.
Consideraciones para el uso de los tubos de Pitot
Hay varias consideraciones clave al usar tubos de Pitot para medir la velocidad del flujo. En primer lugar, es esencial tener en cuenta la dirección del flujo y asegurarse de que el tubo esté correctamente alineado. Además, es importante tener en cuenta las condiciones del fluido, ya que los cambios en la viscosidad, la temperatura o la presión pueden afectar la precisión de la medición.
Es importante realizar un mantenimiento regular para evitar la obstrucción y asegurar la precisión de las lecturas. En fluidos sucios o viscosos, puede ser útil utilizar un tubo de Pitot con una cubierta protectora para reducir el riesgo de obstrucción.
Conclusión
El tubo de Pitot es una herramienta vital en muchas industrias y campos científicos para medir la velocidad del flujo de fluidos. A pesar de algunas limitaciones, su simplicidad, robustez y eficiencia en costos lo hacen invaluable en muchas aplicaciones, desde la aerodinámica hasta la industria petroquímica. Como con cualquier instrumento de medición, es esencial comprender sus ventajas y desventajas, y tomar las medidas adecuadas para asegurar su correcto funcionamiento y mantenimiento. El tubo de Pitot, con más de 300 años de historia, sigue siendo una herramienta relevante y confiable en la medición de la dinámica de fluidos.
