Explora el funcionamiento, las aplicaciones, ventajas y desventajas de los medidores de flujo Venturi en diversas industrias.
Introducción a los medidores de flujo Venturi
Los medidores de flujo Venturi son una categoría de medidores de flujo que utilizan el principio de Bernoulli para medir la cantidad de líquido o gas que pasa a través de un conducto o tubería. Este instrumento de medición toma su nombre del físico italiano Giovanni Battista Venturi, quien formuló el principio en el siglo XVIII.
Funcionamiento de los medidores de flujo Venturi
Para entender cómo funciona un medidor de flujo Venturi, es necesario comprender primero el principio de Bernoulli. Según este principio, en un sistema de flujo incompresible y sin fricción, la energía total a lo largo de una línea de corriente es constante. Esto implica que la energía cinética, la energía potencial y la presión en cualquier punto del sistema sumarán un valor constante.

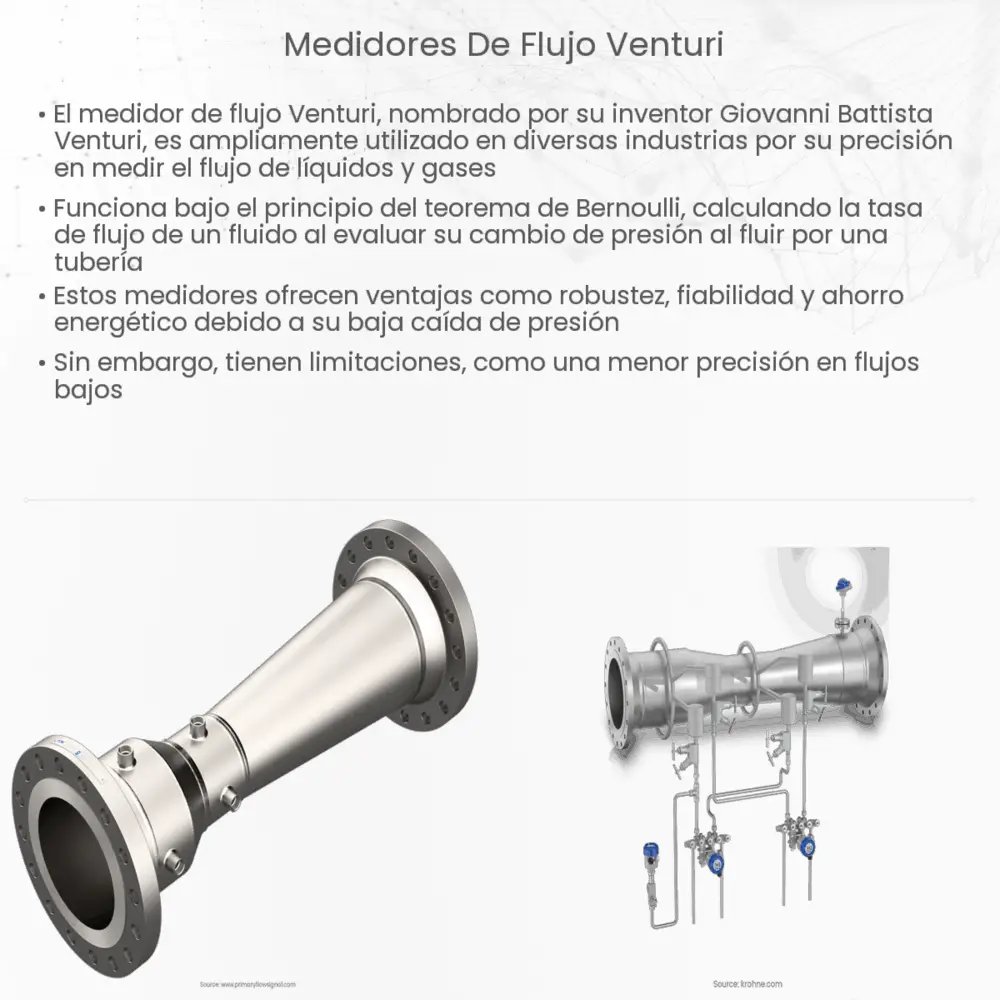

Un medidor de flujo Venturi tiene una forma característica, consta de tres partes principales: una entrada cónica, una sección de garganta y una salida cónica. En la entrada, el fluido experimenta un aumento de velocidad que provoca una caída en la presión. En la sección de garganta, el área es más pequeña, lo que causa que la velocidad del fluido aumente y la presión disminuya aún más. Finalmente, en la salida, el área se ensancha y la velocidad del fluido disminuye, mientras que la presión aumenta.
Aplicaciones de los medidores de flujo Venturi
-
Industria del petróleo y gas: Son utilizados en la medición de flujos de gas y petróleo debido a su capacidad para manejar grandes volúmenes y su resistencia a la corrosión.
-
Tratamiento de aguas residuales: En el tratamiento de agua y aguas residuales, los medidores de flujo Venturi son útiles para controlar y medir las tasas de flujo de agua.
-
Industria química: En la producción y manejo de sustancias químicas, estos medidores son eficaces para medir flujos de líquidos corrosivos y gases.
La elección de un medidor de flujo Venturi en estas aplicaciones se debe a su alta eficiencia, resistencia al desgaste y facilidad de mantenimiento. Estas características, sumadas a su capacidad para medir flujos de alta velocidad y su amplia gama de tamaños disponibles, hacen que los medidores de flujo Venturi sean una opción popular en muchas industrias.
Ventajas y desventajas de los medidores de flujo Venturi
Como cualquier otro instrumento de medición, los medidores de flujo Venturi tienen sus propias ventajas y desventajas.
Ventajas:
-
Alta durabilidad: debido a su diseño simple y robusto, estos medidores pueden resistir las condiciones más adversas, incluyendo altas temperaturas y presiones, así como fluidos corrosivos.
-
Pérdida de carga mínima: a diferencia de otros tipos de medidores de flujo, los medidores Venturi presentan una pérdida de carga muy baja, lo que reduce los costos de energía y mejora la eficiencia del sistema.
-
No requieren calibración frecuente: su diseño estable garantiza una medición precisa durante largos períodos sin necesidad de recalibrar el equipo.
Desventajas:
-
Costo: aunque ofrecen una excelente durabilidad y precisión, los medidores de flujo Venturi pueden tener un costo inicial más alto que otros tipos de medidores de flujo.
-
Instalación: requieren una instalación cuidadosa para asegurar una medición precisa. Además, necesitan una longitud recta de tubería tanto antes como después del medidor para que el flujo se estabilice.
Conclusión
Los medidores de flujo Venturi son una herramienta esencial en varias industrias gracias a su alta precisión, robustez y facilidad de mantenimiento. Aunque pueden tener un costo inicial más alto y requerir una instalación más cuidadosa, estas desventajas son compensadas por su durabilidad y eficiencia a largo plazo. Con una comprensión clara de sus características y limitaciones, los medidores de flujo Venturi pueden ser utilizados de manera efectiva para medir el flujo de líquidos y gases en una variedad de aplicaciones.
