Introduction aux Capteurs de Débit à Tube de Pitot
Les capteurs de débit à tube de Pitot, nommés d’après l’ingénieur français Henri Pitot, sont des instruments cruciaux dans la mesure des vitesses fluidiques. Utilisés dans diverses applications, des avions aux installations industrielles, ces capteurs offrent une méthode précise et fiable pour la détermination du débit des fluides.
Principe de Fonctionnement
Le principe de base d’un tube de Pitot repose sur la différence de pression créée par le mouvement du fluide. Lorsqu’un fluide s’écoule et rencontre le tube de Pitot, il est amené à l’arrêt, créant ainsi une « pression d’arrêt » à l’avant du tube. Cette pression est ensuite comparée à la pression statique du fluide, mesurée par une ouverture latérale sur le tube. La différence entre ces deux pressions, connue sous le nom de pression dynamique, est directement liée à la vitesse du fluide.
Formule de Calcul
La vitesse du fluide \( V \) peut être calculée à partir de la pression dynamique \( P_d \) en utilisant la formule suivante :
\[ V = \sqrt{\frac{2 * P_d}{\rho}} \]
où \( \rho \) représente la densité du fluide. Cette équation découle du principe de Bernoulli, qui lie la pression, la vitesse et la densité d’un fluide en mouvement.
Applications et Avantages
- Aviation : Les tubes de Pitot sont essentiels dans l’aviation pour mesurer la vitesse de l’air par rapport à l’avion.
- Industrie : Ils sont utilisés pour surveiller et réguler les débits dans les canalisations et autres systèmes de transport de fluides.
- Précision : Offrent des mesures précises, essentielles dans les environnements où la sécurité est primordiale.
- Fiabilité : Leur conception simple et robuste garantit une fiabilité à long terme.
Limitations
Toutefois, les capteurs de débit à tube de Pitot ont certaines limitations. Ils sont sensibles aux blocages et aux erreurs de mesure en cas de débit turbulent ou lorsque le fluide contient des particules en suspension. De plus, leur efficacité dépend de la précision du calibrage et de l’entretien régulier.
Cette introduction aux capteurs de débit à tube de Pitot met en lumière leur importance et leur fonctionnement dans diverses industries. La prochaine section se concentrera sur leur installation, maintenance, et les innovations récentes dans ce domaine.

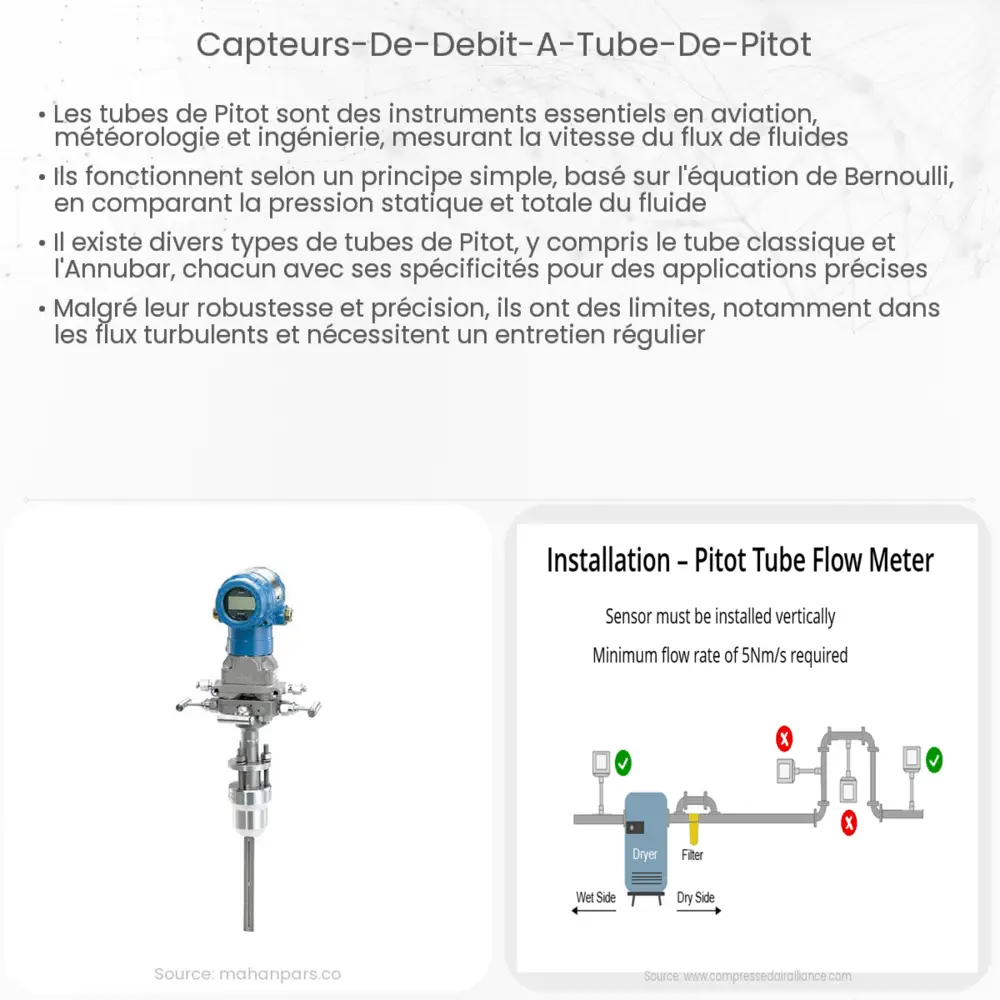

Installation et Maintenance des Capteurs de Débit à Tube de Pitot
L’installation correcte des tubes de Pitot est cruciale pour garantir leur précision. Ils doivent être positionnés de manière à ce que l’extrémité frontale soit directement exposée au flux de fluide, évitant ainsi les turbulences ou les obstructions. Une installation incorrecte peut entraîner des lectures erronées, affectant la sécurité et l’efficacité des systèmes concernés.
La maintenance régulière est également essentielle. Les tubes de Pitot doivent être régulièrement inspectés pour détecter tout signe d’obstruction, de corrosion, ou de dommage. Un nettoyage périodique est recommandé, surtout dans des environnements où le fluide contient des particules en suspension.
Innovations et Avancées Technologiques
Récemment, des avancées technologiques ont été réalisées dans le domaine des tubes de Pitot. L’intégration de capteurs électroniques a permis une plus grande précision et une meilleure facilité d’intégration avec les systèmes de contrôle modernes. De plus, de nouveaux matériaux ont été développés pour améliorer la résistance à la corrosion et prolonger la durée de vie des capteurs.
Considérations Environnementales et Réglementaires
Il est important de noter que l’utilisation de capteurs de débit à tube de Pitot doit se conformer aux normes environnementales et réglementaires en vigueur. Cela inclut la prise en compte des impacts environnementaux, surtout dans des industries sensibles comme la chimie ou le traitement des eaux.
Conclusion
En conclusion, les capteurs de débit à tube de Pitot jouent un rôle fondamental dans de nombreux domaines, de l’aviation à l’industrie. Leur précision et leur fiabilité en font un choix privilégié pour mesurer la vitesse des fluides. Toutefois, il est essentiel de veiller à leur installation appropriée et à leur maintenance régulière pour garantir leur performance optimale. Les avancées récentes dans ce domaine promettent une intégration plus aisée avec les systèmes numériques et une durabilité accrue, témoignant de l’évolution continue des technologies de mesure de débit. Ainsi, les capteurs de débit à tube de Pitot restent un outil indispensable, évoluant avec les besoins et les défis des industries modernes.
