Entdecken Sie die Funktionsweise, Anwendung und Vorteile von Pitot-Rohr-Durchflusssensoren in Luftfahrt und Industrie.

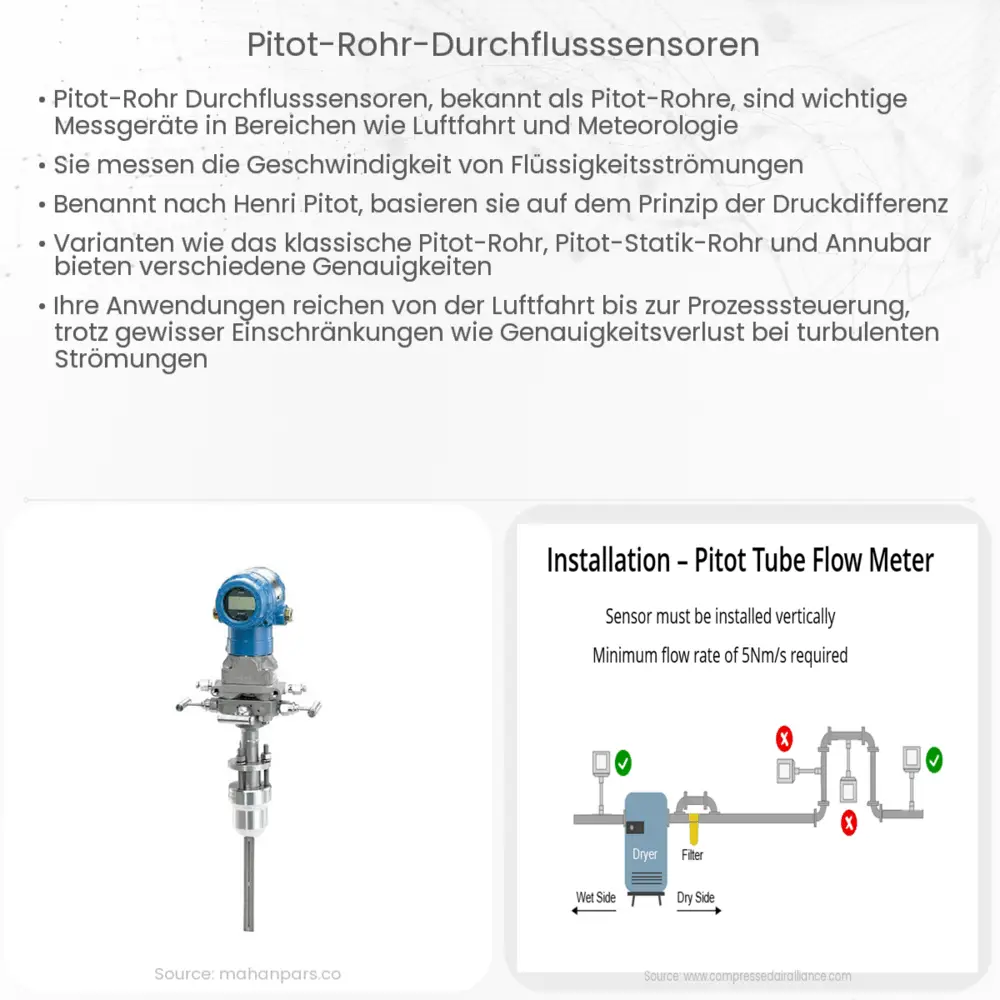

Grundlagen der Pitot-Rohr-Durchflusssensoren
Pitot-Rohr-Durchflusssensoren sind eine bewährte Methode zur Messung von Strömungsgeschwindigkeiten in verschiedenen Anwendungen. Benannt nach dem französischen Ingenieur Henri Pitot, der sie im 18. Jahrhundert entwickelte, sind diese Sensoren besonders in der Luftfahrt und in industriellen Prozessen verbreitet. Sie messen die Geschwindigkeit einer Flüssigkeit oder eines Gases, indem sie den Unterschied zwischen dem statischen Druck und dem Gesamtdruck nutzen.
Funktionsweise eines Pitot-Rohres
Ein Pitot-Rohr misst die Geschwindigkeit einer Strömung, indem es den dynamischen Druck und den statischen Druck der Strömung erfasst. Der dynamische Druck entsteht durch die Bewegung des Fluids und wird am vorderen Ende des Rohres gemessen. Der statische Druck, der unabhängig von der Strömungsgeschwindigkeit ist, wird an seitlichen Öffnungen des Rohres erfasst.
Anwendungsbereiche
Pitot-Rohre finden Einsatz in verschiedenen Bereichen. In der Luftfahrt dienen sie zur Messung der Fluggeschwindigkeit. In industriellen Anwendungen werden sie zur Überwachung von Gas- und Flüssigkeitsströmungen verwendet, beispielsweise in Kraftwerken, in der chemischen Industrie oder in HVAC-Systemen (Heating, Ventilation, Air Conditioning).
Vorteile und Einschränkungen
Die Hauptvorteile von Pitot-Rohr-Durchflusssensoren liegen in ihrer einfachen Bauweise, der robusten Konstruktion und der Fähigkeit, hohe Strömungsgeschwindigkeiten präzise zu messen. Sie sind relativ kostengünstig in der Anschaffung und Wartung. Allerdings haben Pitot-Rohre auch Einschränkungen. Sie sind empfindlich gegenüber Verschmutzungen und können bei sehr niedrigen Geschwindigkeiten oder in sehr turbulenten Strömungen ungenaue Ergebnisse liefern.
Berechnung der Strömungsgeschwindigkeit
Die Berechnung der Strömungsgeschwindigkeit mit einem Pitot-Rohr basiert auf der Bernoulli-Gleichung. Die Differenz zwischen dem Gesamtdruck (Ptotal) und dem statischen Druck (Pstatic) wird zur Berechnung des dynamischen Drucks (Pdynamic) verwendet:
Pdynamic = Ptotal – Pstatic
Anschließend wird die Geschwindigkeit (v) des Fluids mit folgender Formel berechnet:
v = √(2 * Pdynamic / ρ)
wo ρ die Dichte des Fluids ist. Diese Formel ermöglicht eine genaue Bestimmung der Geschwindigkeit basierend auf Druckmessungen.
Präzision und Kalibrierung
Die Genauigkeit eines Pitot-Rohr-Durchflusssensors hängt stark von seiner korrekten Kalibrierung und Wartung ab. Kalibrierungsprozesse stellen sicher, dass die Messungen präzise sind und den realen Strömungsbedingungen entsprechen. Regelmäßige Wartung ist erforderlich, um Ablagerungen oder Schäden am Rohr zu verhindern, die die Messgenauigkeit beeinträchtigen könnten.
Installation und Ausrichtung
Für eine effektive Funktion muss das Pitot-Rohr korrekt in der Strömung ausgerichtet sein. Die Ausrichtung sollte parallel zur Strömungsrichtung erfolgen, um genaue Messungen zu gewährleisten. Falsche Installation kann zu signifikanten Messfehlern führen, besonders in turbulenten oder unregelmäßigen Strömungen.
Integration in moderne Systeme
Mit dem Fortschritt der Technologie werden Pitot-Rohr-Durchflusssensoren zunehmend in komplexe Systeme integriert. Moderne Versionen können mit digitalen Auslesesystemen und Automatisierungstechnik gekoppelt werden, um Echtzeitdaten und Fernüberwachung zu ermöglichen. Diese Integration verbessert die Effizienz und Genauigkeit in industriellen Prozessen und der Luftfahrt.
Umweltfaktoren und Einsatzbedingungen
Die Leistung von Pitot-Rohren kann durch verschiedene Umweltfaktoren beeinflusst werden, wie Temperatur, Feuchtigkeit und Luftdichte. Es ist wichtig, diese Faktoren bei der Installation und Kalibrierung zu berücksichtigen, um präzise Messungen zu gewährleisten. In extremen Bedingungen, wie hohen Temperaturen oder korrosiven Umgebungen, sind spezielle Materialien und Konstruktionen erforderlich.
Fazit
Pitot-Rohr-Durchflusssensoren sind ein wesentliches Instrument in vielen technischen Bereichen. Ihre einfache, aber effektive Funktionsweise ermöglicht es, Strömungsgeschwindigkeiten präzise zu messen. Trotz einiger Einschränkungen, wie Empfindlichkeit gegenüber Verschmutzungen und Einschränkungen bei niedrigen Geschwindigkeiten, bieten sie eine zuverlässige Lösung für viele Anwendungen. Die richtige Installation, Kalibrierung und Wartung sind entscheidend für die Genauigkeit der Messungen. Mit fortschreitender Technologie und Integration in digitale Systeme bleiben Pitot-Rohr-Durchflusssensoren ein wichtiger Bestandteil in der Überwachung und Steuerung von Strömungsprozessen.
