Der Artikel beleuchtet den Schaufelrad-Durchflussmesser, seine Funktionsweise, Vorteile, Anwendungen und Auswahlkriterien für optimale Ergebnisse.

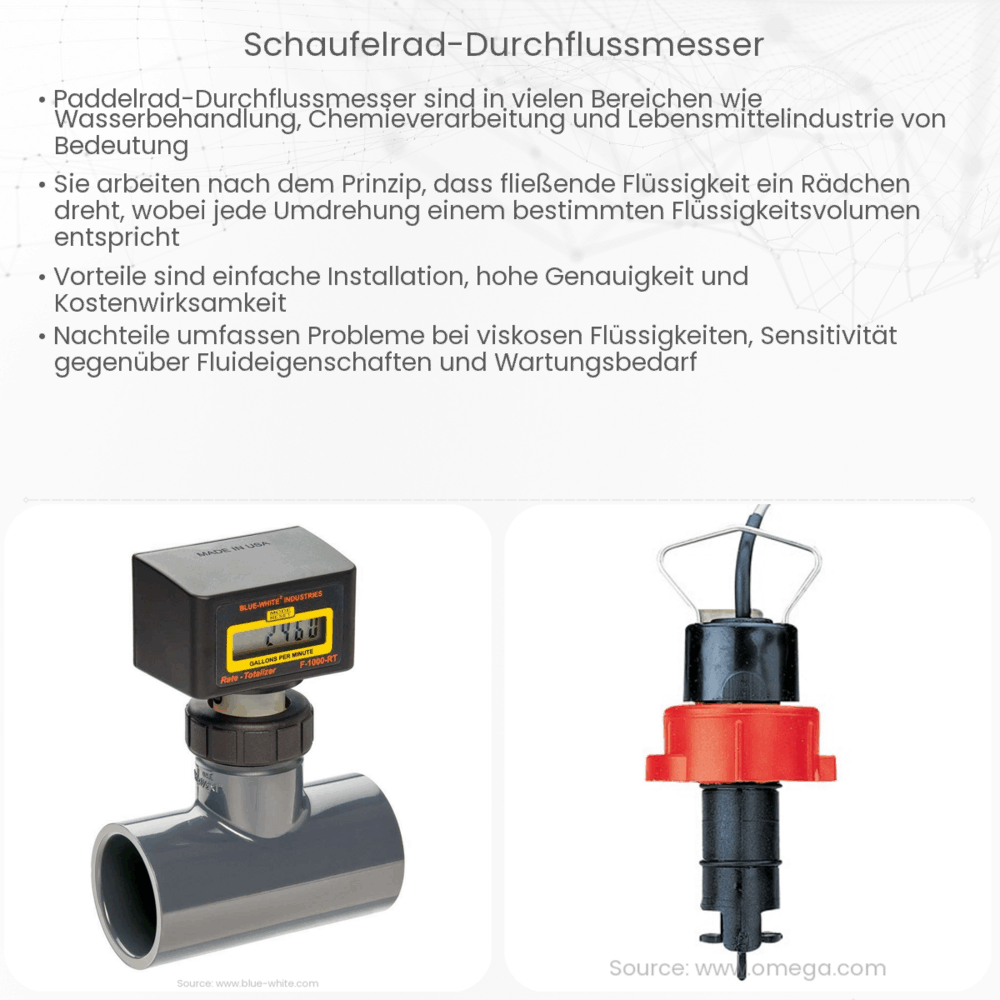

Was ist ein Schaufelrad-Durchflussmesser?
Ein Schaufelrad-Durchflussmesser ist ein Gerät, das zur Messung der Flüssigkeitsströmung in einem Rohr oder Kanal verwendet wird. Es besteht im Wesentlichen aus einem Schaufelrad, das sich frei im Flüssigkeitsstrom dreht. Wenn Flüssigkeit durch das Rohr fließt, trifft sie auf die Schaufeln des Rades und verursacht deren Drehung. Die Geschwindigkeit, mit der sich das Schaufelrad dreht, steht in direktem Zusammenhang mit der Strömungsgeschwindigkeit der Flüssigkeit. Durch die Umrechnung dieser Drehgeschwindigkeit in ein elektrisches Signal kann die Durchflussrate bestimmt werden.
Funktionsweise des Schaufelrad-Durchflussmessers
Der Schaufelrad-Durchflussmesser arbeitet nach dem Prinzip der kinetischen Energie. Wenn eine Flüssigkeit auf ein Hindernis, in diesem Fall das Schaufelrad, trifft, wird ein Teil ihrer kinetischen Energie auf das Hindernis übertragen. Dies verursacht die Drehung des Schaufelrades. Ein Sensor, meist magnetisch, erfasst die Drehung und gibt sie als elektrisches Signal weiter. Dieses Signal wird dann interpretiert und in eine Durchflussrate umgewandelt.
Vorteile des Schaufelrad-Durchflussmessers
- Einfache Installation: Schaufelrad-Durchflussmesser können in bestehende Rohrleitungssysteme eingebaut werden, ohne dass umfangreiche Änderungen erforderlich sind.
- Genauigkeit: Bei richtiger Kalibrierung und unter idealen Bedingungen kann ein Schaufelrad-Durchflussmesser eine hohe Messgenauigkeit erreichen.
- Kosteneffizient: Im Vergleich zu anderen Durchflussmessern sind Schaufelrad-Durchflussmesser oft kostengünstiger in Anschaffung und Wartung.
- Vielseitigkeit: Sie können für verschiedene Flüssigkeiten und in unterschiedlichen Rohrgrößen eingesetzt werden.
Limitationen und Herausforderungen
Wie bei jedem Messinstrument gibt es auch bei Schaufelrad-Durchflussmessern einige Limitationen. Die Präzision des Messgeräts kann durch Faktoren wie Viskositätsänderungen der Flüssigkeit, Feststoffe im Fluid oder Turbulenzen beeinträchtigt werden. Zudem erfordern sie regelmäßige Wartung, um sicherzustellen, dass das Schaufelrad nicht durch Ablagerungen oder andere Hindernisse blockiert wird. Ein weiterer wichtiger Punkt ist, dass sie primär für Flüssigkeiten und nicht für gasförmige Medien geeignet sind.
Im nächsten Teil dieses Artikels werden wir detaillierter auf die Anwendungen, Kalibrierung und die Auswahl des richtigen Schaufelrad-Durchflussmessers für spezifische Anforderungen eingehen.
Anwendungen des Schaufelrad-Durchflussmessers
Die vielseitige Natur des Schaufelrad-Durchflussmessers macht ihn in vielen Industriezweigen attraktiv. Typische Anwendungen sind:
- Wasseraufbereitung und -verteilung
- Chemie- und Pharmaindustrie
- Lebensmittel- und Getränkeproduktion
- Heizung, Lüftung und Klimaanlagen (HLK)
- Landwirtschaftliche Bewässerungssysteme
Kalibrierung des Schaufelrad-Durchflussmessers
Für eine präzise Messung ist die richtige Kalibrierung des Durchflussmessers von entscheidender Bedeutung. Die Kalibrierung stellt sicher, dass das Gerät korrekte Messwerte liefert und ist besonders wichtig, wenn sich die Art der Flüssigkeit oder die Bedingungen ändern. Die meisten Hersteller liefern ihre Geräte bereits vorkalibriert, aber es ist ratsam, regelmäßige Kalibrierungen vor Ort durchzuführen, um höchste Genauigkeit zu gewährleisten.
Auswahl des richtigen Schaufelrad-Durchflussmessers
Bei der Auswahl eines Schaufelrad-Durchflussmessers sollten mehrere Faktoren berücksichtigt werden:
- Rohrgröße: Das Gerät muss für die Größe des Rohres geeignet sein, in dem es installiert wird.
- Art der Flüssigkeit: Einige Modelle sind speziell für bestimmte Flüssigkeiten konzipiert, z.B. aggressive Chemikalien oder hochviskose Flüssigkeiten.
- Temperatur und Druck: Das Messgerät sollte in der Lage sein, den spezifischen Temperatur- und Druckbedingungen der Anwendung standzuhalten.
- Installation: Je nachdem, ob es sich um eine temporäre oder dauerhafte Installation handelt, gibt es unterschiedliche Montageoptionen.
Schlussfolgerung
Der Schaufelrad-Durchflussmesser ist ein zuverlässiges und bewährtes Instrument zur Messung der Flüssigkeitsströmung in zahlreichen Anwendungen. Bei richtiger Auswahl und regelmäßiger Wartung und Kalibrierung bietet er eine hohe Genauigkeit und Langlebigkeit. Wie bei allen technischen Geräten ist es wichtig, die spezifischen Anforderungen und Bedingungen zu berücksichtigen, um das am besten geeignete Modell auszuwählen. Mit der richtigen Pflege und Handhabung kann der Schaufelrad-Durchflussmesser ein unverzichtbares Werkzeug für viele Industriezweige werden.
