Rotámetros

Descubra qué es un rotámetro, cómo funciona, sus componentes, ventajas, desventajas y sus usos en diferentes industrias.

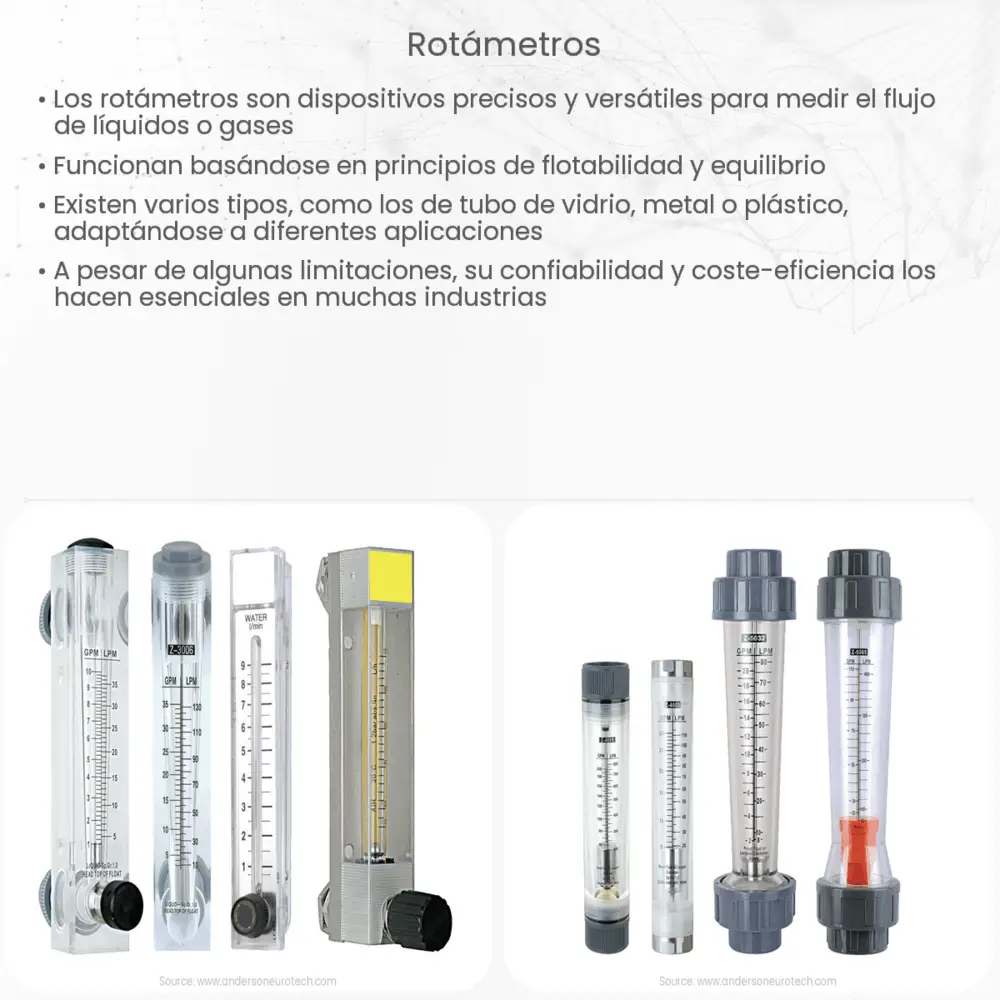

¿Qué es un Rotámetro?

Un rotámetro es un tipo de instrumento de medición que se utiliza ampliamente para calcular el flujo de líquidos y gases en tuberías. Este dispositivo también es conocido como un medidor de flujo de área variable y se utiliza comúnmente en una variedad de industrias, desde la química hasta la farmacéutica.

Principio de Funcionamiento de los Rotámetros

Los rotámetros se basan en el principio de equilibrio de fuerzas. Un flotador — una pieza metálica o de plástico, en forma de cono o esfera — se coloca dentro de un tubo de vidrio graduado. Cuando el líquido o gas fluye de abajo hacia arriba, el flotador sube dentro del tubo hasta que alcanza un punto de equilibrio. En este punto, la fuerza ascendente debido al flujo del líquido o gas es igual a la fuerza gravitacional que actúa sobre el flotador.

Componentes de un Rotámetro

Tubo de vidrio graduado: Este es el componente principal del rotámetro. Este tubo es generalmente cónico, y el flotador se desplaza dentro de él. Las graduaciones en el tubo ayudan a determinar el flujo volumétrico del líquido o gas.

Flotador: Esta es la parte móvil del rotámetro. Puede ser de metal, vidrio o plástico, y su forma y tamaño están diseñados para que se desplace con facilidad dentro del tubo.

Carcasa: Esta parte del rotámetro protege el tubo de vidrio y el flotador de cualquier daño. También proporciona el montaje necesario para instalar el rotámetro en la tubería.

Es importante notar que la medición del flujo a través de un rotámetro no está afectada por la presión ni la temperatura del fluido. Sin embargo, la precisión de la lectura puede verse afectada si el fluido contiene sólidos en suspensión que puedan interferir con la libre movilidad del flotador.

Ventajas y Desventajas de los Rotámetros

Los rotámetros ofrecen varias ventajas que los hacen atractivos para muchas aplicaciones industriales. En primer lugar, su diseño simple los hace fáciles de usar y mantener. No requieren energía para operar y su instalación es generalmente sencilla. Además, proporcionan una lectura directa del flujo, lo que facilita la tarea de monitorizar procesos.

Sin embargo, también existen algunas desventajas a tener en cuenta. Su precisión puede verse afectada por la presencia de sólidos en el fluido. Además, no son adecuados para medir flujos de alta velocidad y su rango de medición es limitado.

Aplicaciones de los Rotámetros

Industria Química: En la producción de diferentes productos químicos, el control preciso del flujo de líquidos y gases es crucial, y los rotámetros desempeñan un papel importante en este proceso.

Industria Farmacéutica: Los rotámetros se utilizan en la fabricación de medicamentos para controlar la entrega de gases y líquidos.

Industria de Alimentos y Bebidas: En la producción de alimentos y bebidas, los rotámetros se utilizan para controlar el flujo de varios ingredientes líquidos.

Conclusión

Los rotámetros son una herramienta invaluable en muchas industrias gracias a su capacidad para medir con precisión el flujo de líquidos y gases. Aunque su funcionamiento y construcción son simples, su papel es vital en el control y monitoreo de procesos donde el flujo de fluidos es crítico. Pese a sus limitaciones, los rotámetros siguen siendo una de las soluciones más utilizadas para la medición de flujo gracias a su fiabilidad, facilidad de uso y mantenimiento, y coste relativamente bajo.
