Rotâmetros

Artigo sobre rotâmetros, abordando seu funcionamento, vantagens, limitações e dicas para escolha. Entenda a importância desse dispositivo na medição de vazão.

Rotâmetros

O que são Rotâmetros?

Rotâmetros, amplamente reconhecidos como medidores de vazão de área variável, são dispositivos utilizados para medir a vazão de líquidos ou gases em tubulações. Estes equipamentos são essenciais em diversas indústrias e laboratórios, oferecendo uma solução simples, eficaz e visual para monitorar a taxa de fluxo de um fluido.

Princípio de Funcionamento

O princípio de funcionamento de um rotâmetro é baseado na lei de flutuação: um flutuador move-se livremente dentro de um tubo cônico vertical, e a posição deste flutuador é determinada pelo equilíbrio entre as forças ascendentes exercidas pelo fluido e a força gravitacional que atua sobre o flutuador. Assim, a posição do flutuador no tubo indica a vazão do fluido.

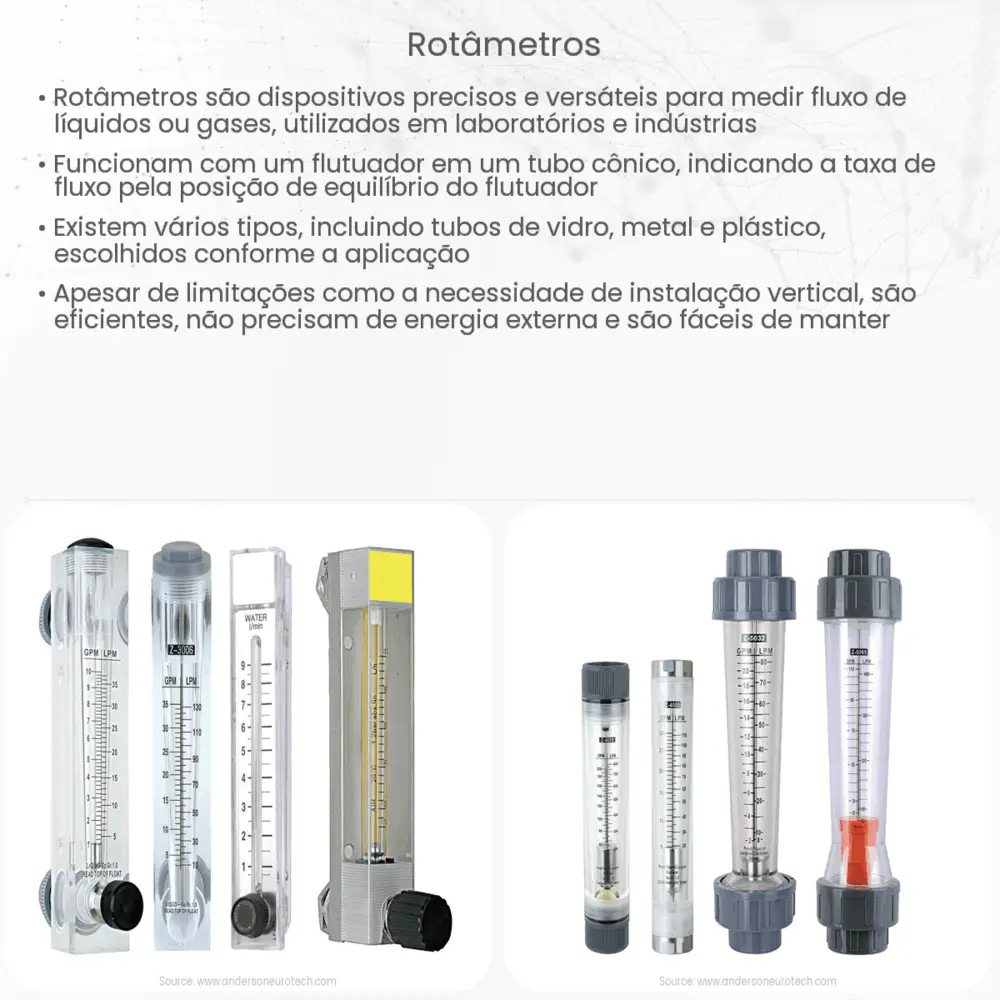

Componentes de um Rotâmetro

  • Tubo cônico: É o componente principal do rotâmetro, geralmente feito de vidro, metal ou plástico. O diâmetro do tubo varia ao longo de sua extensão, sendo mais estreito na base e mais largo no topo.
  • Flutuador: Uma peça móvel que se desloca verticalmente dentro do tubo cônico. Pode ser feito de diversos materiais, como metal, plástico ou cerâmica, dependendo da aplicação específica e do fluido medido.
  • Escala: Uma série de marcações ao longo do tubo que permite ao usuário ler diretamente a vazão do fluido, com base na posição do flutuador.

Vantagens do Uso de Rotâmetros

  1. Simplicidade e robustez: Os rotâmetros são dispositivos de baixa manutenção e de fácil utilização.
  2. Visualização direta: A leitura é feita diretamente no dispositivo, sem a necessidade de equipamentos eletrônicos adicionais.
  3. Versatilidade: São adequados para uma ampla variedade de fluidos, desde gases a líquidos, e podem ser fabricados em diferentes materiais para atender a requisitos específicos.

Embora os rotâmetros sejam amplamente utilizados e tenham diversas vantagens, eles também possuem limitações e não são adequados para todas as aplicações. No entanto, para muitos processos industriais e laboratoriais, eles oferecem uma solução confiável e econômica para medição de vazão.

Limitações dos Rotâmetros

Como qualquer instrumento, os rotâmetros têm suas limitações. Algumas delas incluem:

  • Sensibilidade à densidade do fluido: A posição do flutuador é influenciada pela densidade do fluido. Portanto, variações na densidade podem levar a leituras imprecisas, especialmente se o rotâmetro não estiver calibrado para o fluido em questão.
  • Dependência da gravidade: O funcionamento do rotâmetro é baseado na ação da gravidade sobre o flutuador. Isso significa que pode não funcionar corretamente em ambientes com variações gravitacionais, como no espaço.
  • Limitações de vazão: Rotâmetros possuem uma faixa limitada de vazão na qual podem operar com precisão. Se a vazão for muito baixa ou muito alta, o dispositivo pode não fornecer leituras confiáveis.

Considerações ao Escolher um Rotâmetro

Se você está considerando adquirir um rotâmetro para sua operação ou laboratório, é importante levar em conta os seguintes fatores:

  1. Qual tipo de fluido será medido? A escolha do material do rotâmetro dependerá do fluido em questão.
  2. Qual é a faixa de vazão esperada? Garanta que o rotâmetro seja adequado para a faixa de vazão do seu processo.
  3. Condições de operação, como pressão e temperatura, podem afetar o desempenho do rotâmetro e devem ser consideradas na seleção.

Conclusão

Os rotâmetros têm desempenhado um papel fundamental na medição de vazão em diversas aplicações industriais e laboratoriais devido à sua simplicidade, robustez e capacidade de fornecer leituras diretas. Embora tenham suas limitações, sua versatilidade e custo-benefício os tornam uma escolha preferida para muitos. Ao selecionar um rotâmetro, é vital considerar suas especificidades e as necessidades do processo para garantir medições precisas e confiáveis.
