Grundlagen der Induktiven Resonanzschaltungen
Induktive Resonanzschaltungen sind ein Kernstück der Elektrotechnik und finden vielfältige Anwendungen in der Übertragung von Energie und Signalen. Diese Schaltungen nutzen die Eigenschaften von Induktoren (Spulen) und Kondensatoren, um bei einer bestimmten Frequenz, der Resonanzfrequenz, eine hohe Impedanz oder eine hohe Übertragungseffizienz zu erreichen.

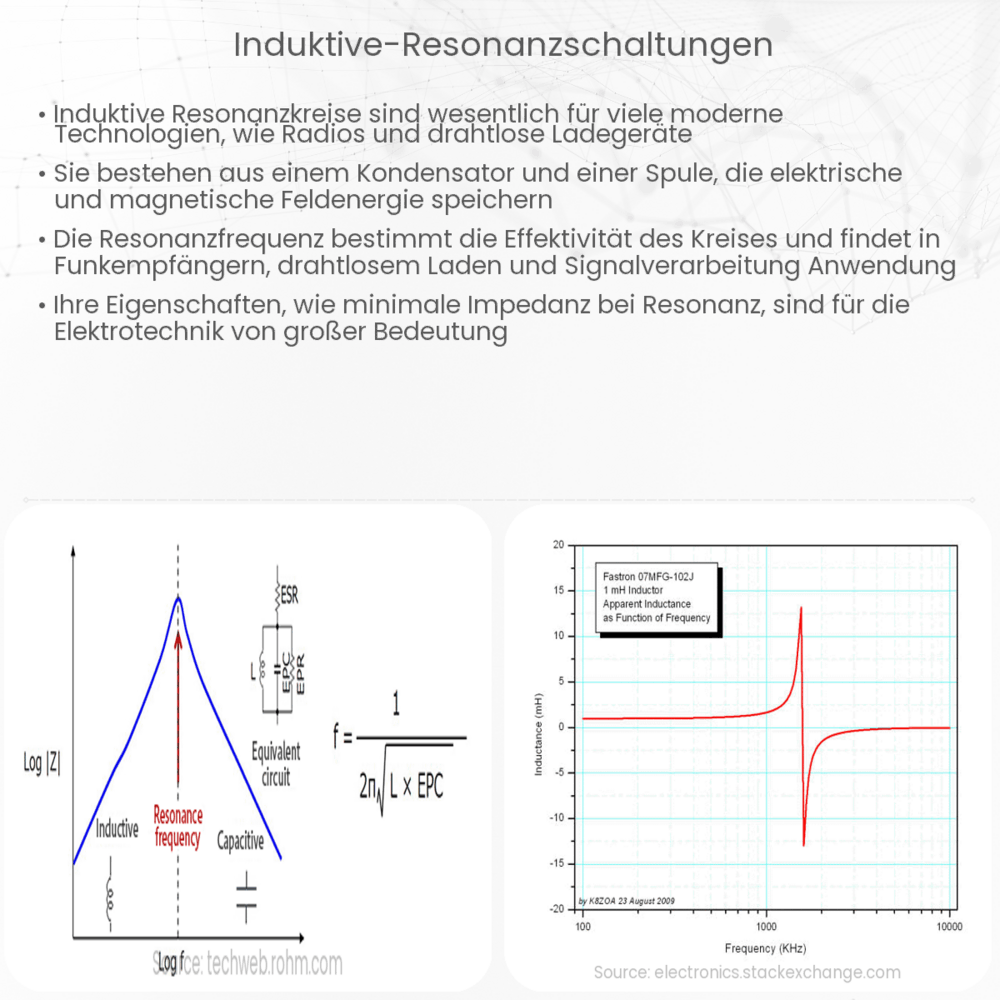

Die Resonanzfrequenz einer solchen Schaltung kann durch die Formel f0 = 1 / (2 * π * √(L * C)) berechnet werden, wobei L die Induktivität in Henry und C die Kapazität in Farad angibt. Bei dieser Frequenz sind die reaktiven Widerstände von Kondensator und Induktor gleich groß, aber entgegengesetzt in der Phase, was dazu führt, dass sie sich gegenseitig aufheben.
- Induktivität (L): Ein Induktor speichert Energie in seinem magnetischen Feld, und der Wert der Induktivität bestimmt, wie viel Energie bei einem gegebenen Strom gespeichert werden kann.
- Kapazität (C): Ein Kondensator speichert Energie in seinem elektrischen Feld, und die Kapazität gibt an, wie viel Energie bei einer gegebenen Spannung gespeichert werden kann.
In der Praxis bedeutet Resonanz, dass die Schaltung bei der Resonanzfrequenz einen minimalen Widerstand für die Übertragung von Wechselstrom hat, was bei der Übertragung von Signalen oder Energie genutzt wird. Zum Beispiel werden in der drahtlosen Energieübertragung Resonanzschaltungen eingesetzt, um die Effizienz der Übertragung zwischen zwei Spulen zu maximieren.
Ein weiteres wichtiges Merkmal von Resonanzschaltungen ist der Gütefaktor (Q), der das Verhältnis der Resonanzfrequenz zur Bandbreite der Schaltung darstellt. Ein hoher Q-Wert bedeutet eine schmale Bandbreite und damit eine starke Selektivität der Schaltung für ihre Resonanzfrequenz. Der Gütefaktor ist besonders wichtig in der Funktechnik, wo er zur Auswahl von bestimmten Frequenzen aus einem breiten Spektrum von Signalen dient.
Induktive Resonanzschaltungen sind nicht ohne Herausforderungen. Die ideale Resonanzbedingung ist in der Realität schwer zu erreichen, da jede Komponente unvermeidliche Verluste aufweist. Diese Verluste führen zu einer Dämpfung des Signals und einer Verringerung der Übertragungseffizienz.
Anwendungen und Herausforderungen von Induktiven Resonanzschaltungen
Die Anwendungen von induktiven Resonanzschaltungen sind breit gefächert. Sie reichen von Filtern in der Kommunikationstechnik bis hin zu Schwingkreisen in der Energieübertragung. Filter nutzen die selektiven Eigenschaften der Resonanzschaltungen, um bestimmte Frequenzbereiche entweder zu sperren oder durchzulassen. In der Funktechnik werden sie zum Beispiel verwendet, um nur die gewünschten Signale zu empfangen und Störsignale auszublenden.
Ein weiteres Einsatzgebiet ist die RFID-Technologie (Radio-Frequency Identification), bei der Resonanzschaltungen zur Identifikation von Objekten über Funkwellen eingesetzt werden. Hierbei ist die genaue Abstimmung der Resonanzfrequenz entscheidend für eine effiziente Kommunikation zwischen RFID-Tag und Lesegerät.
Die Schaltungen spielen auch in der Medizintechnik eine Rolle, beispielsweise in der Magnetresonanztomographie (MRT). Hier werden sie genutzt, um präzise die Frequenzen zu erzeugen und zu detektieren, die für die Bildgebung erforderlich sind.
Trotz ihrer vielfältigen Einsatzmöglichkeiten stehen Entwickler von induktiven Resonanzschaltungen vor Herausforderungen. Zu diesen gehören die Temperaturabhängigkeit der Bauelemente, die zu Frequenzverschiebungen führen kann, sowie elektromagnetische Interferenzen, die die Leistung der Schaltungen beeinträchtigen können. Weiterhin erfordern hohe Q-Werte oft präzise und damit kostspielige Bauelemente.
Schlussfolgerung
Induktive Resonanzschaltungen sind ein fundamentales Element in der modernen Elektrotechnik und Elektronik. Ihre Fähigkeit, bei einer bestimmten Frequenz zu schwingen und Energie effizient zu übertragen, macht sie unverzichtbar für zahlreiche technologische Anwendungen. Obwohl ihre Realisierung in der Praxis mit Herausforderungen verbunden ist, ermöglichen Fortschritte in Materialwissenschaften und Fertigungstechnologien immer präzisere und zuverlässigere Resonanzschaltungen. So tragen sie wesentlich zu Innovationen in Kommunikationstechnologien, Energieübertragungssystemen und vielen anderen Bereichen bei. Die fortwährende Forschung und Entwicklung in diesem Gebiet verspricht, die Grenzen des Möglichen weiter zu verschieben und neue Anwendungsmöglichkeiten zu eröffnen.
