Erfahren Sie, wie Induktoren in der Elektronik für Filterung, Energieübertragung und als Schwingkreiskomponenten unverzichtbar sind.
Was sind Induktoren?
Induktoren, auch Spulen oder Drosseln genannt, sind passive elektronische Bauelemente, die das Prinzip der elektromagnetischen Induktion nutzen, um Energie im Magnetfeld zu speichern. Sie bestehen in der Regel aus einem leitenden Draht, der um einen Kern gewickelt ist, und werden in elektrischen Schaltungen eingesetzt, um Stromfluss zu beeinflussen.
Funktionsweise von Induktoren
Wenn ein elektrischer Strom durch eine Spule fließt, erzeugt er ein Magnetfeld um die Windungen des Drahtes. Ändert sich der durch den Induktor fließende Strom, ändert sich auch das Magnetfeld, was wiederum eine Spannung im Draht induziert. Diese induzierte Spannung ist nach dem Faradayschen Gesetz der elektromagnetischen Induktion direkt proportional zur Änderungsrate des Stroms.
- Induzierte Spannung: Uind = – N * (ΔΦ / Δt)
- Magnetischer Fluss: Φ = B * A * cos(θ)
- Induktivität: L = N2 * μ * A / l
Wobei:
- N die Anzahl der Windungen,
- ΔΦ die Änderung des magnetischen Flusses,
- Δt die Änderung der Zeit,
- B die magnetische Flussdichte,
- A die Querschnittsfläche des Kerns,
- θ der Winkel zwischen der Flussdichte und der Normalen der Fläche,
- μ die Permeabilität des Kernmaterials und
- l die Länge des Spulendrahtes ist.
Anwendungen von Induktoren
Induktoren finden vielfältige Anwendungen in der Elektronik. Sie werden genutzt, um Signale zu filtern, Energiespeicher in Schaltnetzteilen zu bilden oder als Teil von Oszillatorschaltungen zu fungieren. In der Funktechnik sind sie ein wesentlicher Bestandteil von Antennen und Filtern, um bestimmte Frequenzen zu selektieren oder zu blockieren.
Die Eigenschaft eines Induktors, bei Stromänderungen Widerstand zu bieten, wird als Induktivität bezeichnet und in Henry (H) gemessen. Diese Eigenschaft macht Induktoren zu einem wichtigen Element in der Regel- und Filtertechnik, insbesondere bei der Unterdrückung von Spannungsspitzen oder der Glättung von Wechselströmen.

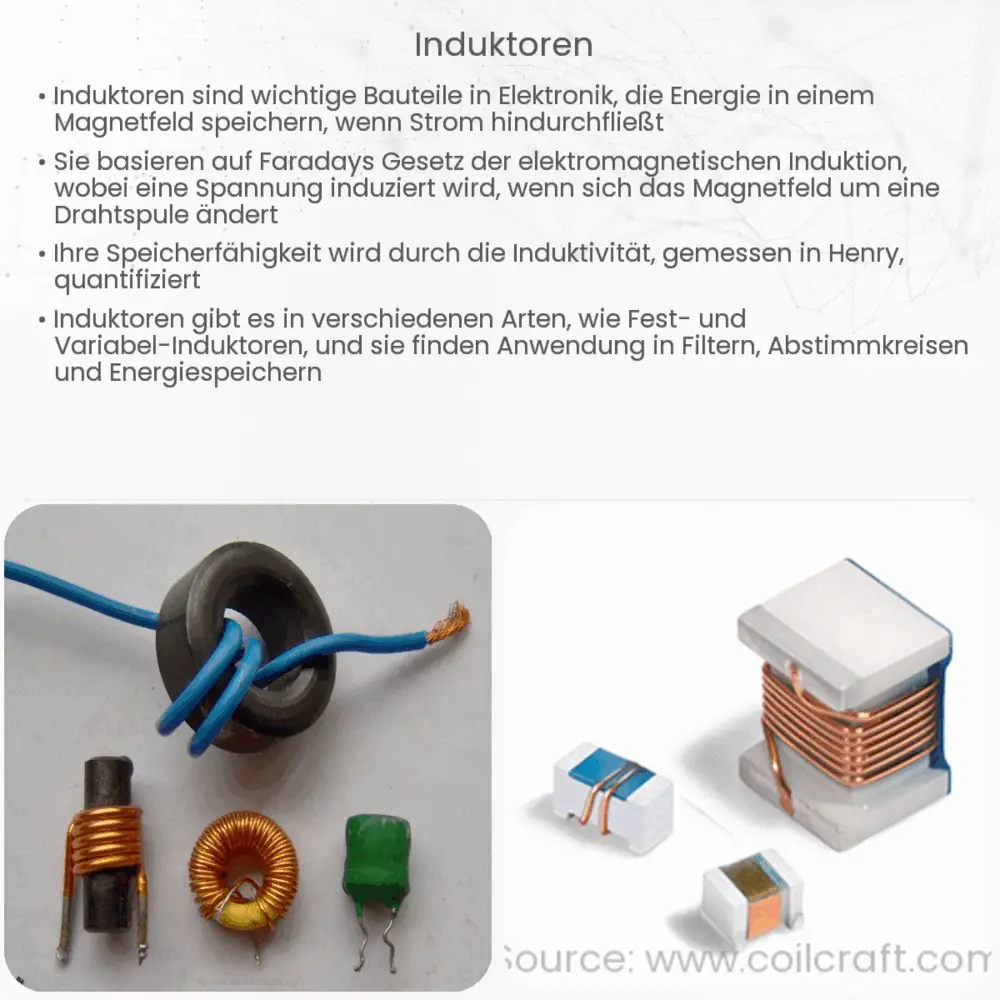

Typen von Induktoren
Es gibt verschiedene Arten von Induktoren, die je nach Anwendung und gewünschten Eigenschaften ausgewählt werden. Luftspulen, bei denen der Kern aus Luft besteht, sind üblich, wenn eine geringe Induktivität gewünscht ist. Eisenkernspulen haben eine höhere Induktivität und werden oft in Transformatoren und Motoren verwendet. Ferritkerninduktoren sind in Hochfrequenzanwendungen beliebt, da Ferrit die magnetischen Eigenschaften verbessert und Energieverluste reduziert.
Design und Auswahlkriterien
Beim Design von Induktoren muss auf Faktoren wie Kernmaterial, Windungszahl, Drahtdurchmesser und die physische Größe der Spule geachtet werden. Diese Parameter bestimmen die Induktivität und die Belastbarkeit des Induktors. Für Hochfrequenzanwendungen sind zudem der Skin-Effekt und die Näherungsverluste zu berücksichtigen, welche die Leistungsfähigkeit beeinträchtigen können.
Induktoren in Schaltkreisen
In Schaltkreisen arbeiten Induktoren oft zusammen mit Kondensatoren, um Schwingkreise zu bilden, die in der Lage sind, bestimmte Frequenzen zu schwingen. Diese Kombination ist entscheidend für die Erzeugung von Oszillationen in Sendern und Empfängern in der drahtlosen Kommunikation. Zudem können Induktoren in Kombination mit Halbleitern komplexe Schaltungen bilden, die in modernen elektronischen Geräten wie Smartphones und Computern zu finden sind.
Schlussfolgerung
Induktoren sind unverzichtbare Komponenten in der Elektronik, die eine zentrale Rolle in der Gestaltung von Schaltkreisen spielen. Ihre Fähigkeit, Energie in einem Magnetfeld zu speichern und zu verwalten, macht sie zu einem Schlüsselelement in einer Vielzahl von Anwendungen, von einfachen Filtern bis hin zu komplexen Kommunikationssystemen. Die richtige Auswahl und das Design von Induktoren sind entscheidend für die Leistungsfähigkeit elektronischer Schaltungen. Mit fortschreitender Technologie werden Induktoren weiterentwickelt, um den steigenden Anforderungen in verschiedenen Industriezweigen gerecht zu werden.
Die Bedeutung von Induktoren wird oft unterschätzt, doch ohne sie wären viele der technologischen Fortschritte und Geräte, die wir heute als selbstverständlich ansehen, nicht möglich. Induktoren beweisen, dass auch die kleinsten Komponenten eine große Wirkung haben können.
