Les Bases des Circuits Résonants Inductifs
Les circuits résonants inductifs jouent un rôle crucial dans diverses applications, allant de la radio à la télécommunication. Ces circuits, composés principalement d’une bobine (inducteur) et d’un condensateur, sont conçus pour résonner à une fréquence spécifique. Cette résonance se produit lorsque l’impédance inductive et capacitive se neutralisent, permettant au circuit de stocker et de libérer de l’énergie de manière oscillatoire.
Compréhension des Composants du Circuit
L’inducteur dans un circuit résonant inductif est un composant qui stocke l’énergie sous forme de champ magnétique lorsqu’il est traversé par un courant. Sa réactance inductive (XL) est donnée par XL = 2 * π * f * L, où f est la fréquence du signal et L l’inductance de la bobine. D’autre part, le condensateur stocke l’énergie sous forme de champ électrique. Sa réactance capacitive (XC) est déterminée par XC = 1 / (2 * π * f * C), C étant la capacité du condensateur.
La Fréquence de Résonance

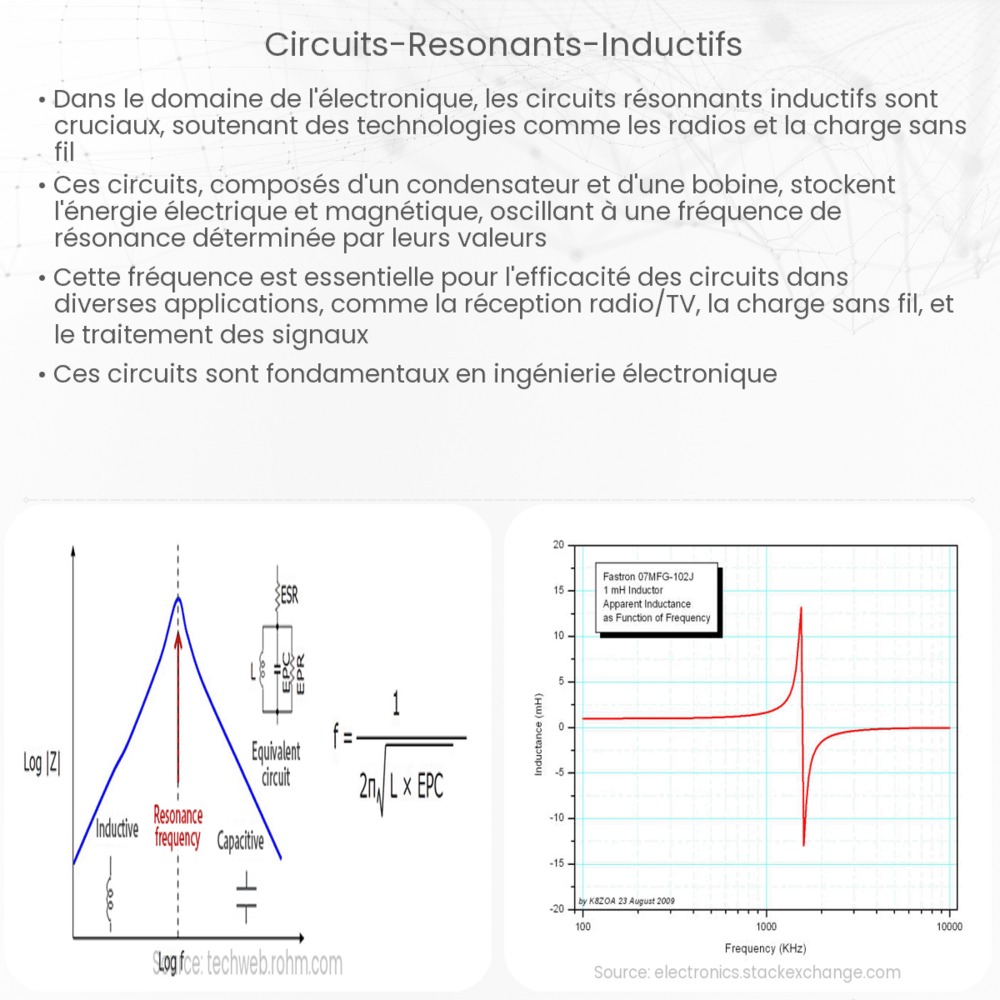

La fréquence à laquelle un circuit résonant inductif atteint la résonance est appelée fréquence de résonance. Elle est calculée par la formule f0 = 1 / (2 * π * √(L * C)). À cette fréquence, XL est égal à XC, et le circuit oscille avec la plus grande amplitude de courant possible, étant donné une tension d’entrée constante.
Applications Pratiques
Les applications des circuits résonants inductifs sont vastes. Ils sont essentiels dans la conception de filtres pour les systèmes de communication, dans la détermination des fréquences de fonctionnement des émetteurs et des récepteurs radio, et dans la création de systèmes de charge sans fil. Par exemple, dans la technologie de charge sans fil, un circuit résonant inductif est utilisé pour transférer l’énergie d’un dispositif à un autre via un champ magnétique, rendant le processus de chargement plus pratique et sans contact.
Conclusion Partielle
En résumé, les circuits résonants inductifs sont des éléments fondamentaux dans l’ingénierie électronique et électrique, offrant des possibilités innovantes et efficaces pour la transmission et la manipulation de l’énergie et des signaux. La compréhension de leurs principes de base est essentielle pour l’exploration de leurs applications diversifiées.
Le Facteur de Qualité d’un Circuit Résonant
Un aspect essentiel des circuits résonants inductifs est leur facteur de qualité, ou Q. Ce facteur mesure la performance d’un circuit en termes de ses pertes énergétiques. Il est défini comme le rapport de la réactance inductive (ou capacitive) sur la résistance du circuit à la fréquence de résonance: Q = XL / R ou Q = XC / R. Un Q élevé signifie que le circuit a de faibles pertes d’énergie et est donc plus efficace pour maintenir la résonance.
Effets de la Bande Passante
La bande passante d’un circuit résonant inductif est également un facteur important. Elle est inversement proportionnelle au facteur de qualité et définit la plage de fréquences sur laquelle le circuit peut opérer efficacement. Une bande passante étroite, associée à un Q élevé, est idéale pour les filtres de fréquence sélectifs, tandis qu’une bande passante plus large est privilégiée dans des applications nécessitant une plus grande flexibilité en termes de fréquence.
Les Limitations et Défis
Malgré leur polyvalence, les circuits résonants inductifs ont des limitations. La précision de la fréquence de résonance peut être affectée par des facteurs environnementaux comme la température ou l’humidité, et par la qualité des composants utilisés. De plus, dans les applications de haute puissance, la gestion de la chaleur et les perturbations électromagnétiques peuvent poser des défis.
Innovations et Avenir
Les avancées technologiques continuent d’améliorer les capacités des circuits résonants inductifs. Avec l’émergence des matériaux nanostructurés et des techniques de fabrication avancées, il est possible de fabriquer des composants plus petits, plus efficaces et moins sensibles aux perturbations environnementales. Ces innovations ouvrent la voie à des applications encore plus sophistiquées, notamment dans les domaines de la communication sans fil et de l’énergie renouvelable.
Conclusion
En conclusion, les circuits résonants inductifs sont des composants essentiels dans de nombreuses technologies modernes. Leur capacité à résonner à des fréquences spécifiques, associée à leur efficacité énergétique, en fait des outils inestimables dans la conception de systèmes électroniques et électriques. Bien que confrontés à certaines limitations et défis, les développements continus dans ce domaine promettent des applications encore plus révolutionnaires et efficaces à l’avenir. Comprendre le fonctionnement de ces circuits est donc crucial pour toute personne s’intéressant à l’ingénierie et à la technologie modernes.
