Explore os fundamentos dos circuitos ressonantes indutivos, desde o conceito de ressonância até suas aplicações em eletrônica e comunicação.

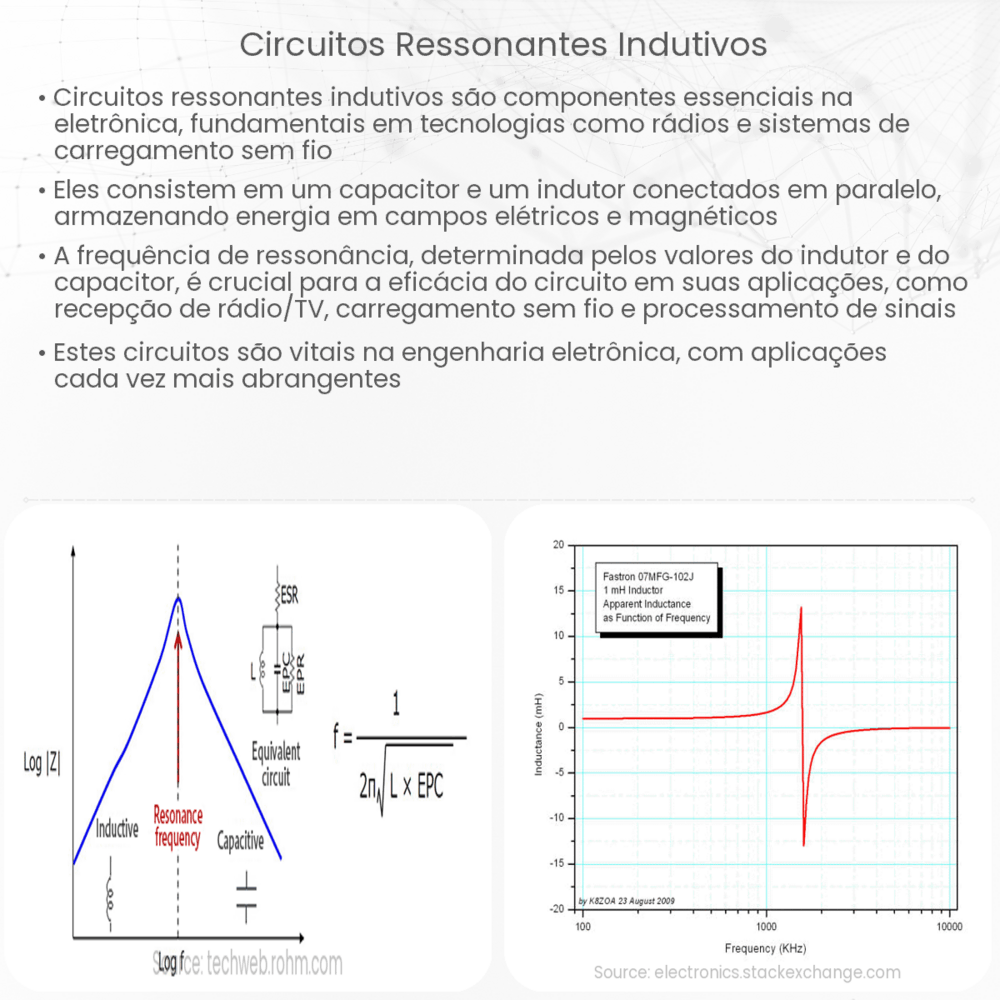

Introdução aos Circuitos Ressonantes Indutivos
Circuitos ressonantes indutivos desempenham um papel crucial em diversas aplicações de engenharia e eletrônica. Eles são fundamentalmente constituídos por elementos indutivos (bobinas) e capacitivos (capacitores) que, quando combinados, podem gerar um fenômeno chamado ressonância. Neste artigo, vamos explorar os conceitos básicos por trás desses circuitos, como eles operam e suas principais aplicações.
O que é Ressonância?
Ressonância é um fenômeno que ocorre quando um sistema oscila com a máxima amplitude devido a uma frequência específica de excitação. Em termos de circuitos elétricos, isso se refere à frequência na qual a impedância indutiva (criada pela bobina) é exatamente igual em magnitude, mas oposta em fase, à impedância capacitiva (criada pelo capacitor).
Componentes de um Circuito Ressonante Indutivo
- Bobina (L): É um componente que armazena energia no campo magnético quando uma corrente passa por ela. A reatância indutiva é diretamente proporcional à frequência e é dada por: XL = 2*pi*f*L, onde f é a frequência e L é a indutância da bobina.
- Capacitor (C): Armazena energia no campo elétrico. Sua reatância capacitiva é inversamente proporcional à frequência: XC = 1 / (2*pi*f*C).
Como a Ressonância é Alcançada?
Em um circuito ressonante indutivo, a ressonância ocorre quando a reatância indutiva (XL) é igual à reatância capacitiva (XC). Matematicamente, isto é expresso como:
2*pi*fR*L = 1 / (2*pi*fR*C)
Onde fR é a frequência de ressonância. Ao rearranjar esta equação, podemos encontrar a frequência de ressonância:
fR = 1 / (2*pi*√(L*C))
Portanto, ao ajustar os valores de L e C em um circuito, é possível sintonizar a frequência de ressonância desejada.
Aplicações dos Circuitos Ressonantes Indutivos
Circuitos ressonantes são amplamente utilizados em sistemas de comunicação, como rádios e televisões, para sintonizar canais específicos. Eles também são fundamentais em sistemas de transmissão sem fio, filtros eletrônicos e muitas outras aplicações onde a seleção ou filtragem de frequências específicas é necessária.
Na próxima seção, discutiremos o comportamento de circuitos ressonantes em diferentes frequências e como isso influencia seu uso em aplicações práticas.
Comportamento em Diferentes Frequências
O comportamento de um circuito ressonante varia conforme a frequência do sinal de entrada. Vamos examinar três cenários principais:
- Abaixo da Frequência de Ressonância: Nesta faixa, a reatância indutiva (XL) é menor do que a reatância capacitiva (XC). Como resultado, o circuito comporta-se predominantemente como indutivo.
- Na Frequência de Ressonância: Aqui, XL é igual a XC, tornando a impedância total do circuito mínima. Esta é a frequência na qual o circuito permite a passagem da maior corrente, resultando em máxima transferência de energia.
- Acima da Frequência de Ressonância: A reatância indutiva (XL) torna-se maior que a reatância capacitiva (XC). Neste cenário, o circuito age principalmente como capacitivo.
Fatores que Influenciam a Ressonância
Além dos componentes L e C, outros fatores também podem influenciar a ressonância em circuitos indutivos:
- Resistência (R): A presença de uma resistência no circuito pode reduzir o pico de ressonância devido ao seu efeito amortecedor.
- Qualidade dos Componentes: A qualidade e as especificações dos componentes utilizados (por exemplo, a pureza do material da bobina) podem influenciar a precisão e a eficiência do circuito ressonante.
- Acoplamentos Externos: Interferências ou acoplamentos com outros circuitos ou dispositivos podem alterar as características de ressonância.
Conclusão
Circuitos ressonantes indutivos são ferramentas poderosas em eletrônica, permitindo a filtragem e seleção de frequências específicas em diversas aplicações, desde sistemas de comunicação até tecnologias de carregamento sem fio. Compreender a ressonância e como manipular suas características é fundamental para engenheiros e entusiastas da eletrônica. Seja para sintonizar um canal de rádio ou projetar sistemas de comunicação avançados, o domínio do conceito de circuitos ressonantes é essencial para avançar na vanguarda da inovação tecnológica.
