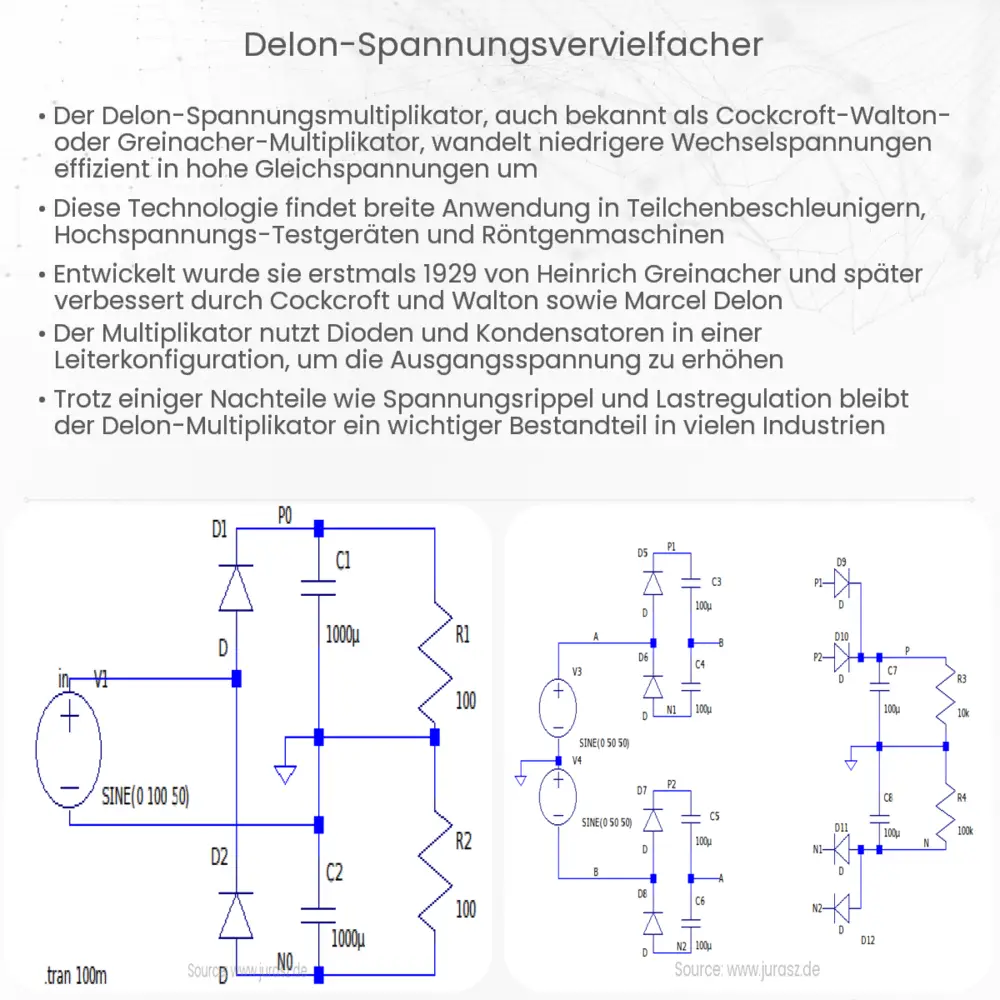

Der Delon-Spannungsvervielfacher
Der Delon-Spannungsvervielfacher, oft auch als Villard-Schaltung bezeichnet, ist eine elektronische Schaltung, die es ermöglicht, die Eingangsspannung zu vervielfachen. Dies wird hauptsächlich in Hochspannungsanwendungen genutzt, insbesondere wenn hohe Spannungen aus niedrigen Eingangsspannungen erzeugt werden müssen.
Grundprinzip
Das Grundprinzip des Delon-Spannungsvervielfachers beruht auf der seriellen Kombination von Dioden und Kondensatoren. Jedes Diode-Kondensator-Paar wird in der Schaltung so angeordnet, dass sie während alternierender Halbwellen der Eingangsspannung aufgeladen und dann in Serie mit dem nächsten Paar kombiniert wird. Dies führt zu einer Addierung der Spannungen über die Kondensatoren, wodurch die Ausgangsspannung vervielfacht wird.
Aufbau und Funktionsweise
- Eingangsspannung: Eine Wechselspannung wird als Eingangsspannung verwendet. Typischerweise stammt diese von einem Transformator oder einer anderen Spannungsquelle.
- Dioden: Sie steuern den Stromfluss und sorgen dafür, dass die Kondensatoren in der richtigen Reihenfolge und zur richtigen Zeit geladen werden.
- Kondensatoren: Diese speichern die Energie in Form von elektrischer Ladung. Wenn sie in Serie geschaltet sind, addieren sich ihre Spannungen, was zur Vervielfachung der Eingangsspannung führt.
Während einer Halbwelle der Eingangsspannung wird ein Kondensator über eine Diode geladen. In der darauffolgenden Halbwelle wird ein weiterer Kondensator über eine andere Diode geladen, während der zuvor geladene Kondensator seine Ladung beibehält. Da die Kondensatoren in Serie geschaltet sind, addieren sich ihre Spannungen, was zu einer höheren Gesamtspannung führt.
Anwendungen
Der Delon-Spannungsvervielfacher wird in verschiedenen Bereichen eingesetzt:
- Elektronenröhren
- Oszilloskope
- Hochspannungsgeneratoren
- Teilchenbeschleuniger
- Medizinische Geräte
Dank seiner einfachen Bauweise und der Fähigkeit, hohe Spannungen aus niedrigen Eingangsspannungen zu erzeugen, ist der Delon-Spannungsvervielfacher ein wertvolles Tool in der Elektrotechnik.
[To be continued…]
Vorteile und Nachteile
Wie jede Schaltung hat auch der Delon-Spannungsvervielfacher seine Vor- und Nachteile:
- Vorteile:
- Einfacher Aufbau und kosteneffektive Bauteile
- Fähigkeit, hohe Spannungen ohne den Bedarf eines großen Transformators zu erzeugen
- Flexibilität in der Anzahl der Spannungsvervielfachungsstufen
- Nachteile:
- Die Ausgangsspannung kann bei höheren Lasten abfallen
- Nicht ideal für Anwendungen, die eine sehr stabile Spannungsquelle erfordern
- Effizienz kann bei einer höheren Anzahl von Vervielfachungsstufen abnehmen
Sicherheitshinweise
Obwohl der Delon-Spannungsvervielfacher eine wertvolle Schaltung in der Elektrotechnik ist, sollte man bei der Arbeit mit hohen Spannungen stets vorsichtig sein:
- Vermeiden Sie es, die Schaltung unter Spannung zu berühren
- Benutzen Sie geeignete Isoliermaterialien
- Informieren Sie sich stets über die maximal zulässige Spannung der verwendeten Komponenten
Fazit
Der Delon-Spannungsvervielfacher ist ein essenzielles Werkzeug in der Welt der Elektrotechnik, welches ermöglicht, hohe Spannungen aus verhältnismäßig niedrigen Eingangsspannungen zu erzeugen. Obwohl die Schaltung ihre Nachteile hat, insbesondere bei höheren Lasten, bleibt sie aufgrund ihrer Einfachheit und Effizienz weiterhin in vielen Hochspannungsanwendungen relevant. Wichtig ist jedoch, bei der Arbeit mit solchen Schaltungen stets auf Sicherheit zu achten und sicherzustellen, dass alle Komponenten korrekt dimensioniert und geschützt sind.
