Multiplicador de voltaje de Delon

Introducción al Multiplicador de Voltaje de Delon

El multiplicador de voltaje de Delon, también conocido como circuito de Delon o circuito doblador de voltaje, es un circuito eléctrico que tiene la capacidad de generar una salida de voltaje que es el doble del voltaje de entrada. Se utiliza en una amplia gama de aplicaciones, como televisores, radios y otras aplicaciones de alta tensión donde se requiere un voltaje más alto del que se puede proporcionar de forma directa.

Funcionamiento del Multiplicador de Voltaje de Delon

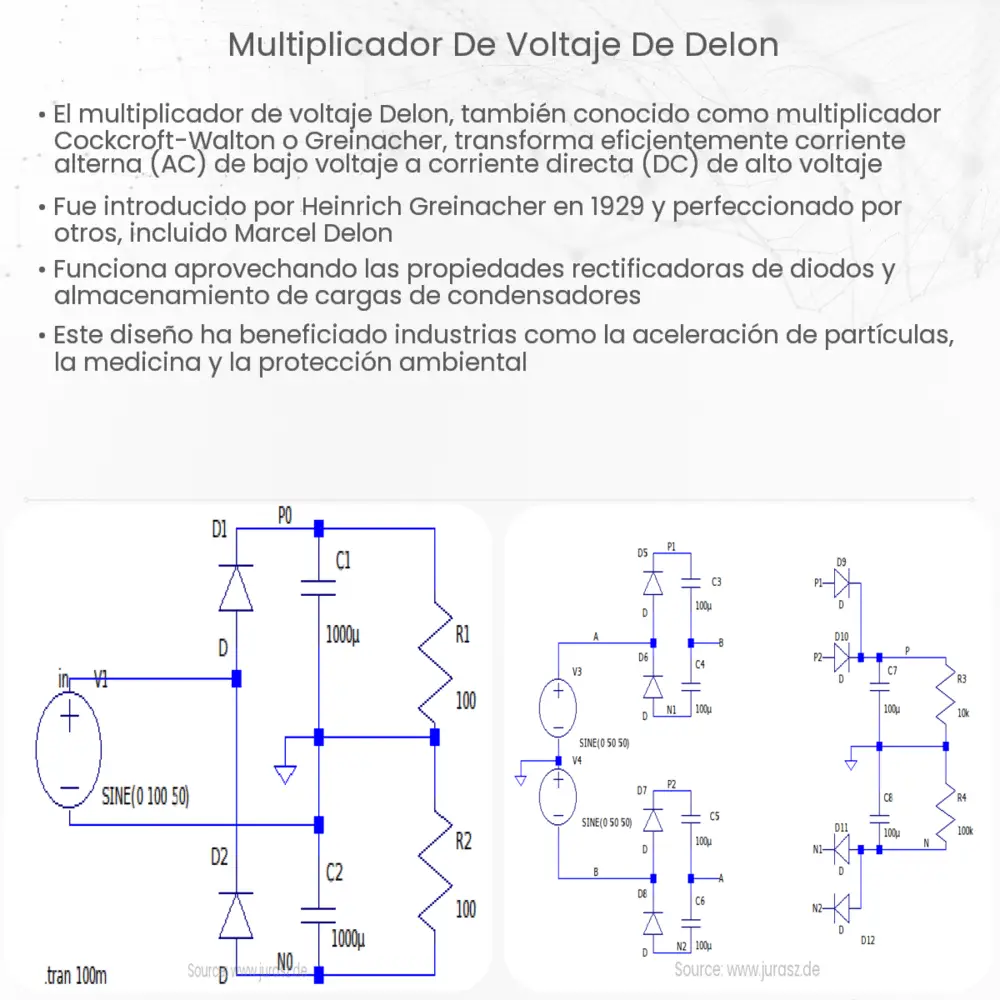

El circuito Delon se basa en un concepto bastante sencillo: utiliza un transformador, dos diodos y dos condensadores para lograr su propósito. Cuando se aplica un voltaje alterno al circuito, los diodos y los condensadores trabajan juntos para almacenar y liberar energía, efectivamente duplicando el voltaje.

En el primer semiciclo del voltaje de entrada, uno de los diodos se polariza en directa, permitiendo que el condensador asociado se cargue. En el segundo semiciclo, el diodo se polariza en inversa, impidiendo que el condensador se descargue. La carga acumulada en el primer semiciclo, más la tensión del segundo semiciclo, resulta en una tensión de salida que es el doble de la tensión de entrada.

Componentes del Multiplicador de Voltaje de Delon

  1. Transformador: La función del transformador en el multiplicador de voltaje de Delon es proporcionar aislamiento entre la fuente de alimentación y el circuito de salida, y transformar el voltaje de entrada a un nivel que sea adecuado para el funcionamiento del circuito.
  2. Diodos: Los diodos son componentes semiconductores que permiten que la corriente fluya en una sola dirección. En el circuito Delon, los diodos son fundamentales para asegurar que los condensadores se carguen y descarguen correctamente, para así duplicar el voltaje.
  3. Condensadores: Los condensadores almacenan y liberan energía en el circuito Delon. Sin ellos, no sería posible multiplicar el voltaje.

El multiplicador de voltaje de Delon es un circuito elegante y útil, pero también presenta ciertas limitaciones. Por ejemplo, aunque puede generar una tensión de salida alta, no puede suministrar mucha corriente. Además, la tensión de salida puede variar dependiendo de la carga conectada al circuito.

Aplicaciones del Multiplicador de Voltaje de Delon

El circuito Delon tiene una amplia gama de aplicaciones en la industria de la electrónica. Algunas de sus aplicaciones más comunes incluyen:

  • Televisores y radios: En estos dispositivos, el circuito Delon se utiliza para generar las tensiones de alta frecuencia necesarias para el funcionamiento de los tubos de rayos catódicos y otras partes del dispositivo.
  • Fuentes de alimentación de alta tensión: El circuito Delon puede ser utilizado para generar tensiones de hasta varios miles de voltios, lo que es útil en aplicaciones como la investigación científica y la medicina.
  • Electrodomésticos: En algunos electrodomésticos, el circuito Delon se utiliza para generar la tensión necesaria para el funcionamiento de ciertos componentes, como los motores de alta tensión.

Limitaciones y Consideraciones del Multiplicador de Voltaje de Delon

A pesar de su utilidad, el circuito Delon también tiene algunas limitaciones. Como se mencionó anteriormente, a pesar de que puede generar una tensión de salida alta, no puede suministrar mucha corriente. Además, la tensión de salida puede variar dependiendo de la carga conectada al circuito.

Por lo tanto, al diseñar un circuito Delon, es importante tener en cuenta estas limitaciones y seleccionar los componentes adecuados para asegurar que el circuito pueda cumplir con las especificaciones de rendimiento deseadas. En particular, los diodos y los condensadores deben ser seleccionados cuidadosamente para asegurar que puedan soportar las tensiones y corrientes implicadas.

Conclusión

El multiplicador de voltaje de Delon es un circuito eléctrico fundamental en una gran cantidad de aplicaciones de alta tensión. Aunque tiene algunas limitaciones, su simplicidad y eficacia lo convierten en una opción valiosa para generar tensiones más altas a partir de una fuente de alimentación de baja tensión. A medida que la tecnología continúa avanzando, es probable que veamos aún más aplicaciones y refinamientos de este innovador circuito.
