Le Multiplicateur de Tension Delon : Principe et Applications
Le multiplicateur de tension Delon est un dispositif électronique conçu pour doubler la tension d’entrée, utilisé dans diverses applications où une haute tension est requise à partir d’une source de tension plus basse. Cette technologie trouve son utilité dans les écrans à tube cathodique, les photocopieurs, les équipements médicaux, et d’autres systèmes nécessitant une tension élevée.
Fonctionnement du Multiplicateur Delon

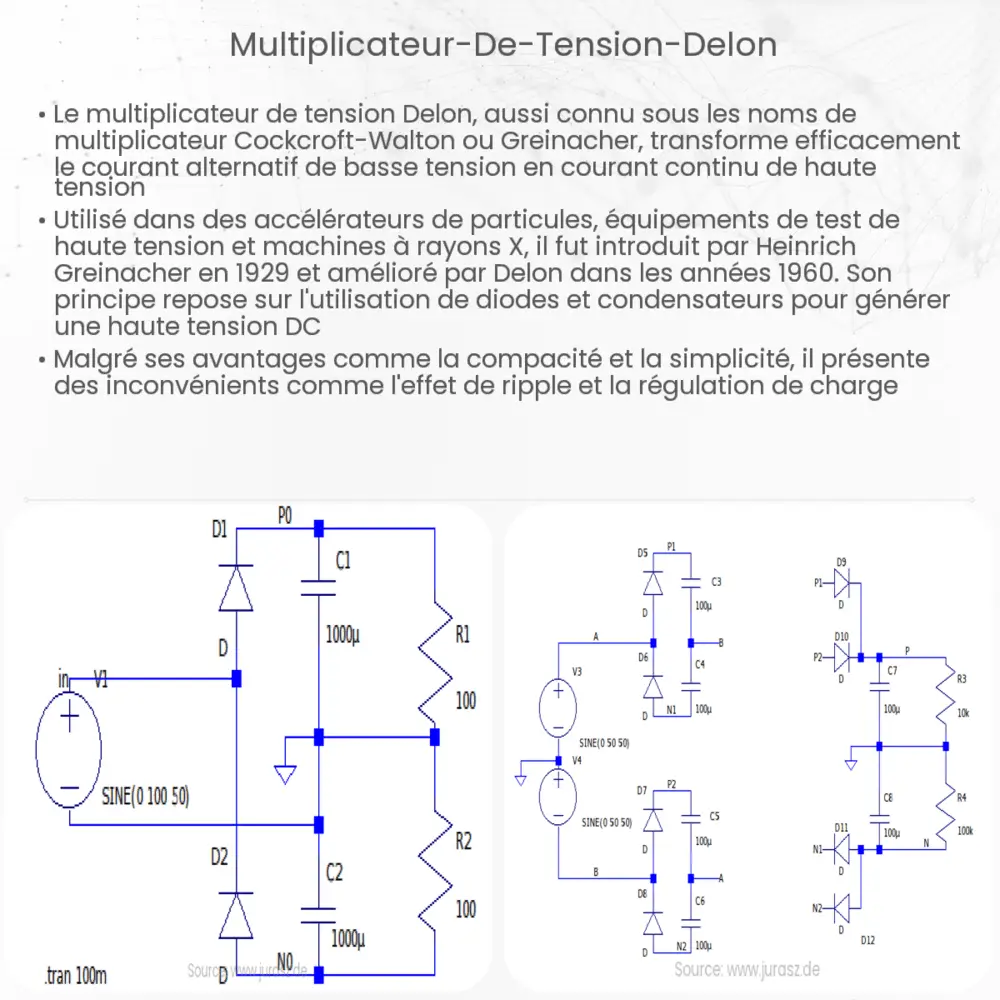

Le principe de base du multiplicateur Delon repose sur l’utilisation de diodes et de condensateurs pour doubler la tension. Le circuit est constitué de deux diodes et deux condensateurs connectés de manière spécifique. Lorsque la tension alternative est appliquée, les condensateurs se chargent alternativement pendant les demi-cycles positifs et négatifs du courant alternatif (AC), résultant en une tension continue (DC) doublée en sortie.
Composition et Cycle de Charge
Le premier composant essentiel est le condensateur, qui stocke l’énergie électrique sous forme de champ électrique. Les diodes, d’autre part, permettent le flux de courant dans une seule direction, ce qui est crucial pour la conversion de l’AC en DC. Pendant le premier demi-cycle, le premier condensateur se charge à la tension de crête de l’entrée AC. Durant le second demi-cycle, le deuxième condensateur se charge à la même tension, mais en raison de la configuration du circuit, la tension totale à la sortie est la somme des tensions des deux condensateurs.
Avantages et Limitations
L’un des principaux avantages du multiplicateur Delon est sa simplicité et son coût relativement bas. De plus, il offre une isolation électrique entre l’entrée et la sortie, ce qui est bénéfique pour la sécurité. Toutefois, il présente certaines limitations, notamment une capacité de courant limitée et une efficacité qui diminue avec l’augmentation de la charge. De plus, la tension de sortie peut varier en fonction de la charge appliquée et de la qualité des composants utilisés.
Applications Typiques
En raison de sa capacité à générer une haute tension à partir d’une source de basse tension, le multiplicateur Delon est largement utilisé dans les écrans CRT, les appareils de radiographie, les générateurs de haute tension, et d’autres équipements électroniques. Sa simplicité et son efficacité en font une solution attrayante dans de nombreuses applications nécessitant une conversion de tension.
Optimisation et Variations du Multiplicateur Delon
Pour améliorer les performances du multiplicateur Delon, plusieurs adaptations peuvent être mises en œuvre. Par exemple, l’utilisation de condensateurs de haute qualité peut réduire la chute de tension et augmenter l’efficacité. De même, l’ajout de circuits supplémentaires pour réguler la tension de sortie peut rendre le système plus fiable, surtout dans les applications sensibles.
Il existe également des variations du circuit de base Delon. Par exemple, des montages en cascade peuvent être utilisés pour multiplier la tension plus que par deux, bien que cela augmente la complexité et les coûts. De plus, en modifiant la configuration des diodes et des condensateurs, on peut obtenir des variantes telles que le multiplicateur de Villard ou le circuit de Cockcroft-Walton, chacun ayant ses propres avantages et domaines d’application spécifiques.
Considérations de Sécurité et Maintenance
En travaillant avec des multiplicateurs de tension tels que le circuit Delon, il est crucial de prendre en compte les mesures de sécurité adéquates, en raison des hautes tensions impliquées. Cela comprend l’utilisation de composants isolants et la mise en place de protections contre les surtensions. De plus, une maintenance régulière est nécessaire pour assurer la performance et la longévité du système, notamment le remplacement périodique des condensateurs et la vérification de l’intégrité des diodes.
Conclusion
Le multiplicateur de tension Delon représente une solution simple et efficace pour doubler la tension d’une source AC, trouvant des applications dans divers domaines nécessitant des tensions élevées. Sa conception basique permet une mise en œuvre facile et économique, bien qu’elle puisse nécessiter des adaptations pour des performances optimales dans des applications spécifiques. Malgré ses limitations en termes de capacité de courant et de variation de tension sous charge, son utilité dans le monde de l’électronique reste significative. Toutefois, la manipulation de ces dispositifs exige une attention particulière en termes de sécurité et de maintenance. En somme, le multiplicateur Delon demeure un composant électronique incontournable dans le paysage des technologies de conversion de tension.
