Greinacher-Spannungsvervielfacher: Eine Einführung
Der Greinacher-Spannungsvervielfacher, oft auch einfach als Cockcroft-Walton-Generator bekannt, ist eine elektronische Schaltung, die zur Erzeugung einer hohen Gleichspannung aus einer niedrigeren Wechselspannungsquelle dient. Er ist benannt nach seinem Erfinder, Heinrich Greinacher, der diese Technologie in den 1920er Jahren entwickelte, sowie nach den britischen Physikern John Cockcroft und Ernest Walton, die ähnliche Arbeiten unabhängig voneinander durchführten.
Grundprinzip
Das grundlegende Prinzip des Greinacher-Spannungsvervielfachers beruht auf der Kombination von Dioden und Kondensatoren, um die Spannung in einer kaskadierenden Reihe zu erhöhen. Bei jeder Halbwelle der Eingangsspannung wird ein Kondensator über eine Diode geladen. Durch diese Anordnung kann die Spannung jedes Kondensators summiert werden, was zu einer Vervielfachung der ursprünglichen Eingangsspannung führt.
Aufbau und Funktion

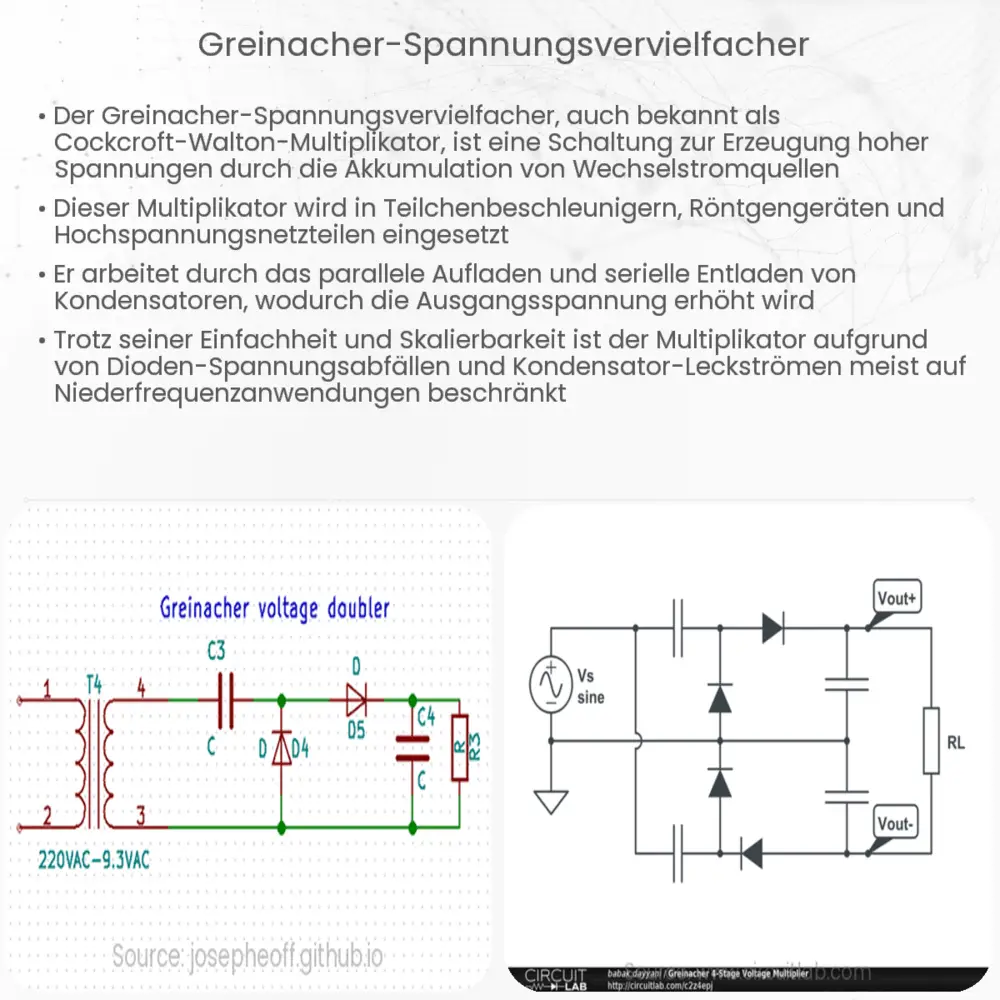

Ein einfacher Spannungsvervielfacher besteht aus zwei Dioden und zwei Kondensatoren. Die Wechselspannung wird an eine Seite des ersten Kondensators angelegt. Bei positiver Halbwelle wird der erste Kondensator über die erste Diode geladen. Bei negativer Halbwelle wird der zweite Kondensator über die zweite Diode geladen, wobei der erste Kondensator als Spannungsquelle dient. Die Gesamtspannung ist somit die doppelte der Eingangsspannung.
Um eine noch höhere Spannung zu erhalten, können weitere Stufen hinzugefügt werden. Jede zusätzliche Stufe fügt der Ausgangsspannung eine weitere Spannungshalbwelle hinzu. Theoretisch ist die Anzahl der Stufen unbegrenzt, praktisch wird sie jedoch durch die Spannungsfestigkeit der Bauteile und den wachsenden Platzbedarf beschränkt.
Anwendungen
Spannungsvervielfacher werden in einer Vielzahl von Anwendungen eingesetzt, wo hohe Gleichspannungen erforderlich sind. Dazu gehören Teilchenbeschleuniger, Röntgengeräte, Oszilloskope und viele andere Elektronikgeräte. Durch ihre Fähigkeit, eine hohe Spannung aus einer relativ niedrigen Eingangsspannung zu erzeugen, sind sie besonders nützlich in Anwendungen, bei denen die Größe und das Gewicht von Primärtransformatoren begrenzt werden muss.
Zusammenfassung
Der Greinacher-Spannungsvervielfacher ist eine effiziente Methode zur Erzeugung hoher Gleichspannungen aus niedrigeren Wechselspannungen. Sein einfacher Aufbau aus Dioden und Kondensatoren macht ihn zu einer kosteneffizienten Lösung für viele Hochspannungsanwendungen.
[Hier endet der erste Teil des Artikels. Im nächsten Abschnitt werden wir tiefer in die technischen Details und mögliche Variationen des Greinacher-Spannungsvervielfachers eintauchen.]
Technische Details und Variationen
Während der Grundaufbau des Greinacher-Spannungsvervielfachers einfach erscheint, gibt es mehrere Aspekte, die bei seiner Anwendung berücksichtigt werden sollten:
- Spannungsstabilität: Da die Schaltung auf der kaskadierenden Aufladung von Kondensatoren basiert, kann die Spannungsstabilität durch Lastschwankungen beeinflusst werden. Eine Regelung oder zusätzliche Filter können erforderlich sein, um eine konstante Ausgangsspannung zu gewährleisten.
- Spannungsfestigkeit: Die Bauteile, insbesondere die Dioden, müssen für die maximale Spannung ausgelegt sein. Bei Mehrfachstufen können die Spannungsbelastungen für einige Dioden signifikant höher sein als die Eingangsspannung.
- Strombelastung: Die Ausgangsleistung eines Spannungsvervielfachers ist oft durch den maximalen Strom begrenzt, den die Dioden und Kondensatoren handhaben können. Dies kann durch den Einsatz von Bauteilen mit höherer Strombelastbarkeit oder durch Parallelschaltung von Komponenten verbessert werden.
Darüber hinaus gibt es mehrere Variationen und Erweiterungen des Grundkonzepts des Greinacher-Spannungsvervielfachers. Beispielsweise können zusätzliche Dioden- und Kondensatorstufen hinzugefügt werden, um die Spannungsvervielfachung zu erhöhen. Es gibt auch Varianten, die Halbleiterschalter oder Transistoren verwenden, um die Leistung und Effizienz zu steigern.
Fazit
Der Greinacher-Spannungsvervielfacher ist ein kraftvolles Werkzeug zur Erzeugung hoher Gleichspannungen aus einer Wechselspannungsquelle. Durch seinen modularen Aufbau kann er an eine Vielzahl von Anforderungen angepasst werden. Trotz seiner scheinbaren Einfachheit sollten jedoch verschiedene technische Aspekte, wie Spannungs- und Strombelastung, berücksichtigt werden. Insgesamt bleibt der Greinacher-Spannungsvervielfacher ein wesentliches Element in vielen Hochspannungsanwendungen und demonstriert die Kraft der elektronischen Schaltungskonzepte in praktischen Anwendungen.
