Dieser Artikel erläutert, was ein rastendes Relais ist, wie es funktioniert, seine Vorteile und Anwendungen sowie wichtige Überlegungen bei seiner Verwendung.
Was ist ein Rastendes Relais?
Ein Relais ist ein elektromechanisches Schaltgerät, das zur Steuerung eines Stromkreises durch einen anderen Stromkreis dient. Es gibt verschiedene Arten von Relais, die auf unterschiedliche Weise funktionieren, und eine dieser Arten ist das rastende Relais.
Wie funktioniert ein Rastendes Relais?
Ein rastendes Relais, auch als bistabiles Relais bekannt, hat die Besonderheit, dass es seinen Zustand auch ohne Stromzufuhr beibehält. Während herkömmliche Relais normalerweise in einen Zustand zurückkehren, wenn sie nicht mehr erregt werden, bleibt ein rastendes Relais in seinem letzten Schaltzustand, bis ein anderer Impuls empfangen wird.

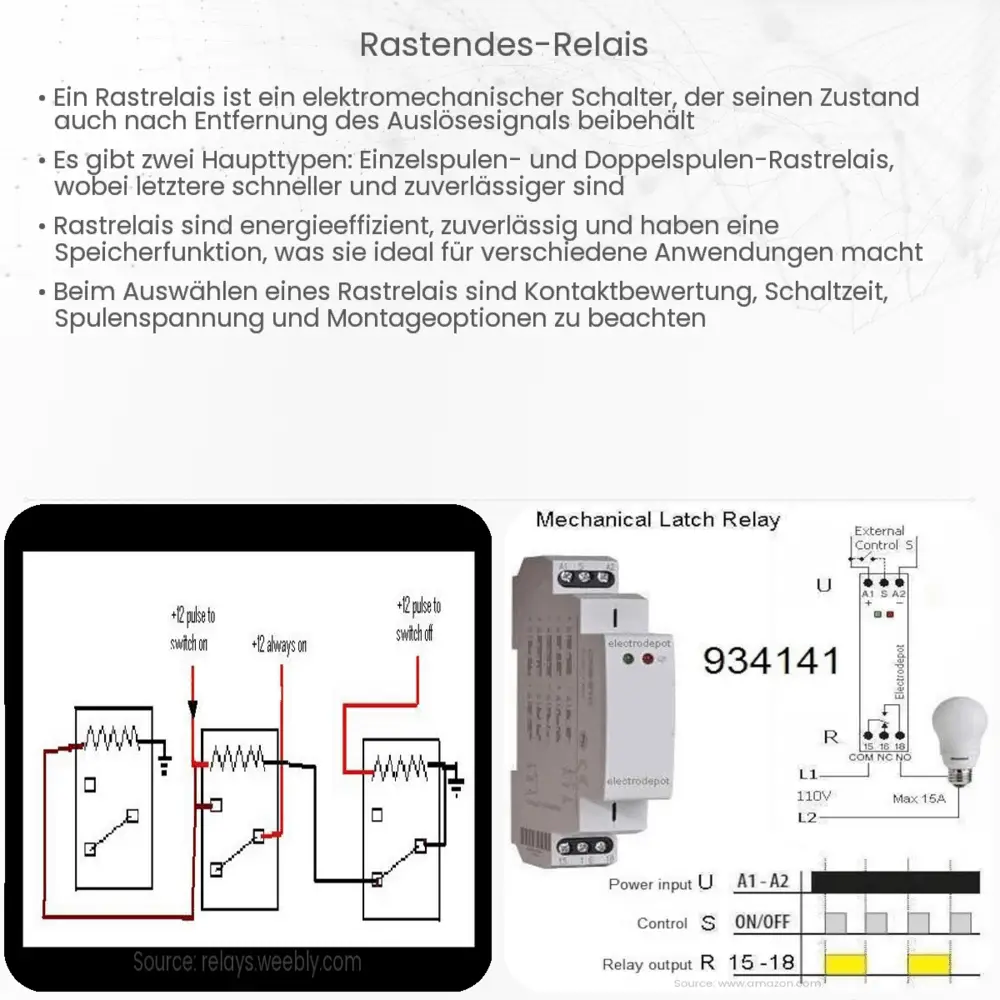

Das rastende Relais verwendet in der Regel zwei Spulen, um zwischen zwei stabilen Zuständen zu wechseln. Ein elektrischer Impuls in einer der Spulen schaltet das Relais in den einen Zustand, und ein Impuls in der anderen Spule schaltet es in den entgegengesetzten Zustand. Diese Art von Relais wird häufig in Anwendungen eingesetzt, bei denen es notwendig ist, den aktuellen Zustand bei einem Stromausfall beizubehalten.
Vorteile des Rastenden Relais
- Speichereffekt: Ein rastendes Relais behält seinen Zustand auch bei Stromausfall bei. Dies kann in vielen Anwendungen nützlich sein, bei denen der Zustand nach einem Neustart oder einem kurzfristigen Stromausfall beibehalten werden muss.
- Energieeffizienz: Da ein rastendes Relais seinen Zustand ohne kontinuierliche Stromzufuhr beibehält, verbraucht es weniger Energie als herkömmliche Relais.
- Langlebigkeit: Aufgrund des geringeren Energieverbrauchs und der reduzierten Anzahl von Schaltzyklen tendieren rastende Relais dazu, eine längere Lebensdauer zu haben als herkömmliche Relais.
Im Allgemeinen bietet ein rastendes Relais sowohl in Bezug auf Energieeffizienz als auch Funktionalität Vorteile gegenüber traditionellen Relais.
Anwendungsbeispiele für Rastende Relais
- Notlichtsysteme, die ihren Zustand nach einem Stromausfall beibehalten müssen.
- Industrielle Steuerungen, bei denen ein Prozess fortgesetzt werden soll, auch nachdem die Stromversorgung kurzzeitig unterbrochen wurde.
- Schaltungen, die eine Memory-Funktion benötigen, wie z.B. einige Alarmanlagen.
Das rastende Relais hat also sowohl in industriellen als auch in Alltagsanwendungen eine wichtige Rolle.
Worauf sollte man beim Einsatz von Rastenden Relais achten?
Obwohl rastende Relais viele Vorteile bieten, gibt es auch einige Überlegungen, die bei ihrer Verwendung berücksichtigt werden sollten:
- Stoßempfindlichkeit: Ein starker mechanischer Stoß oder eine Erschütterung könnte das Relais ungewollt umschalten. Es ist daher wichtig, rastende Relais in einer stabilen Umgebung zu installieren, insbesondere wenn sie in kritischen Anwendungen eingesetzt werden.
- Initialisierung beim Einschalten: Bei Systemen, die nach dem Einschalten in einem bestimmten Zustand starten sollen, ist es wichtig, sicherzustellen, dass das rastende Relais beim Start in den gewünschten Zustand geschaltet ist.
- Umschaltzeiten: Die Umschaltzeit von rastenden Relais kann im Vergleich zu herkömmlichen Relais etwas länger sein. Dies sollte bei Anwendungen berücksichtigt werden, bei denen schnelle Umschaltzeiten erforderlich sind.
Schlussfolgerung
Rastende Relais bieten durch ihre Fähigkeit, ihren Zustand auch ohne Stromzufuhr beizubehalten, zahlreiche Vorteile. Sie sind in einer Vielzahl von Anwendungen von unschätzbarem Wert, insbesondere wenn Energieeffizienz, Langlebigkeit und Memory-Funktionen gefragt sind. Trotz ihrer Vorteile ist es jedoch wichtig, die Besonderheiten und Einschränkungen dieser Relais zu verstehen und bei ihrer Verwendung zu berücksichtigen. Durch sorgfältige Planung und Installation kann das volle Potenzial von rastenden Relais in vielen Anwendungen ausgeschöpft werden.
