Grundlagen der Widerstandsnetzwerke

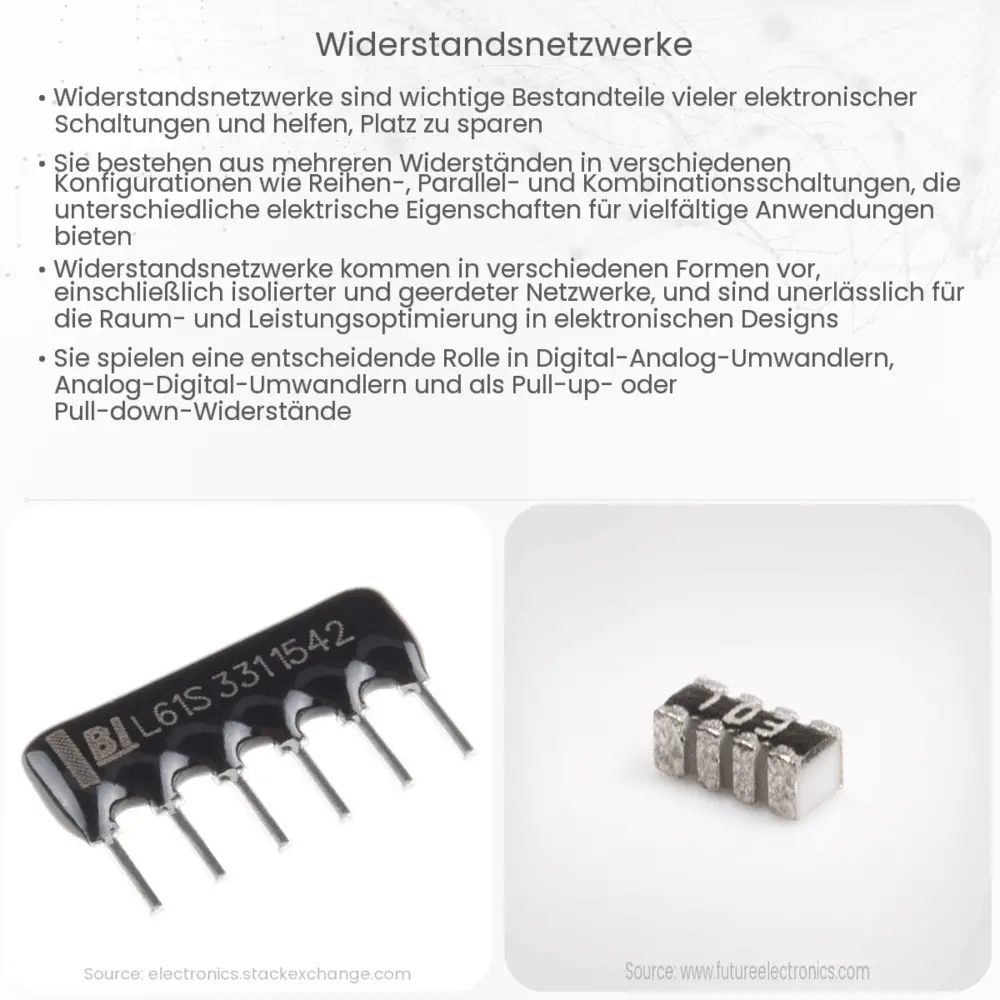

Elektrische Widerstandsnetzwerke sind eine fundamentale Komponente in der Elektrotechnik und Elektronik. Sie bestehen aus einer Anordnung von Widerständen, die so verschaltet sind, dass sie den Stromfluss in Schaltkreisen kontrollieren können. Diese Netzwerke können einfache Reihen- oder Parallelschaltungen sein, aber auch komplexere Strukturen aufweisen.
Reihenschaltung von Widerständen
Bei einer Reihenschaltung werden die Widerstände hintereinander geschaltet. Die Gesamtspannung teilt sich auf die Widerstände auf, wobei der Strom durch alle Widerstände gleich ist. Die Gesamtwiderstand Rges einer Reihenschaltung berechnet sich durch die Summe der einzelnen Widerstände:
Rges = R1 + R2 + … + Rn
Parallelschaltung von Widerständen
Bei der Parallelschaltung fließt der Strom durch mehrere Wege, wobei die Spannung über jedem Widerstand gleich ist. Der Gesamtwiderstand Rges ist in diesem Fall kleiner als der kleinste Einzelwiderstand und berechnet sich nach der Formel:
1 / Rges = 1 / R1 + 1 / R2 + … + 1 / Rn
Komplexe Widerstandsnetzwerke
Komplexere Netzwerke, die aus einer Kombination von Reihen- und Parallelschaltungen bestehen, erfordern eine schrittweise Analyse, um den Gesamtwiderstand zu ermitteln. Hierbei können Methoden wie die Stern-Dreieck-Transformation hilfreich sein.
- Die Stern-Dreieck-Transformation ermöglicht es, dreieckförmige Anordnungen in sternförmige umzuwandeln und umgekehrt, um die Berechnungen zu vereinfachen.
- Bei Brückenschaltungen kann nicht einfach in Reihe oder parallel gerechnet werden, hier müssen spezielle Methoden wie die Kirchhoffschen Regeln angewandt werden.
Die Anwendung dieser Grundlagen ermöglicht das Design und die Analyse von Schaltkreisen für eine Vielzahl von Anwendungen, von der einfachen Stromverteilung bis hin zur komplexen Signalverarbeitung.
Analysemethoden für Widerstandsnetzwerke
Für die Analyse komplexer Widerstandsnetzwerke sind verschiedene Methoden entwickelt worden. Zwei fundamentale Ansätze sind die Kirchhoffschen Regeln: die Knotenregel (auch als erste Kirchhoffsche Regel bekannt), die besagt, dass die Summe aller Ströme in einem Knotenpunkt null ergeben muss, und die Maschenregel (zweite Kirchhoffsche Regel), die aussagt, dass die Summe der Spannungen in einer geschlossenen Masche gleich null sein muss.
Diese Regeln bilden die Basis für die Netzwerkanalyse und ermöglichen es, unbekannte Ströme und Spannungen in einem Netzwerk zu berechnen. Hierbei kommen oft auch Verfahren wie das Überlagerungsprinzip und die Zweipoltheorie zum Einsatz, welche die Berechnung weiter vereinfachen können, indem sie komplexe Netzwerke in einfachere Teilnetzwerke zerlegen.
Praktische Anwendung von Widerstandsnetzwerken
Widerstandsnetzwerke finden in der Praxis breite Anwendung. In der Analogelektronik dienen sie beispielsweise zur Einstellung von Signalpegeln, in der digitalen Elektronik zur Pull-up- oder Pull-down-Konfiguration von Leitungen und in der Leistungselektronik zur Lastverteilung. Auch in der Messtechnik sind sie unverzichtbar, etwa in Form von Spannungsteilern zur Messbereichsanpassung.
Des Weiteren sind sie ein wichtiger Bestandteil in der Filterdesign, wo sie zusammen mit Kondensatoren und Induktivitäten zur Frequenzselektion eingesetzt werden. Diese Netzwerke formen dann RC-, RL- oder RLC-Filter, je nachdem welche Komponenten verwendet werden.
Schlussfolgerung
Das Verständnis von Widerstandsnetzwerken ist essentiell für jeden, der sich mit Elektrotechnik und Elektronik beschäftigt. Die Fähigkeit, diese Netzwerke zu analysieren und zu verstehen, ermöglicht es, effiziente und funktionale Schaltungen zu designen. Obwohl die Theorie hinter Widerstandsnetzwerken zunächst komplex erscheinen mag, bieten die grundlegenden Gesetze und Analysemethoden ein starkes Werkzeugset, um auch anspruchsvolle Schaltungen handhaben zu können. Letztlich ist die Anwendung dieser Konzepte nicht nur auf dem Papier wichtig, sondern auch in der praktischen Umsetzung, wo sie die Basis für zuverlässige und effektive elektronische Systeme bilden.
