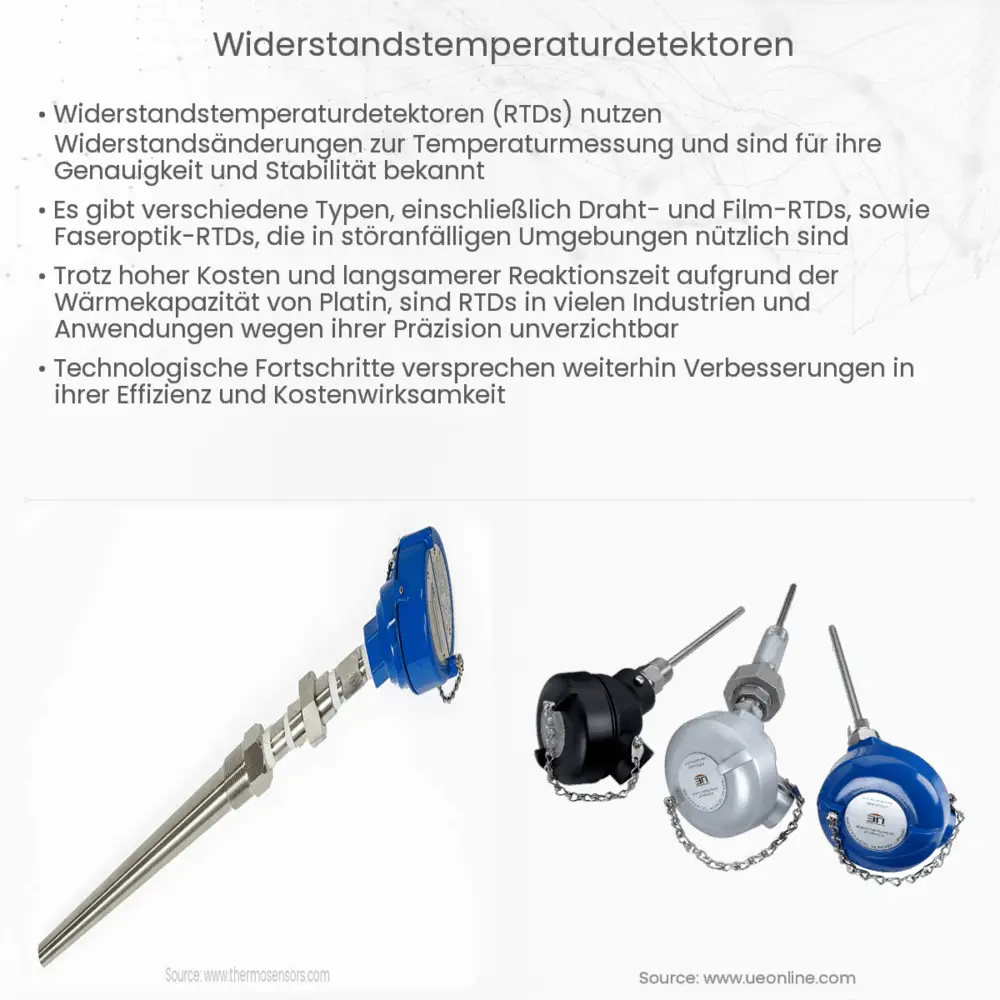

Widerstandstemperaturdetektoren

Entdecken Sie die Präzision von Widerstandstemperaturdetektoren (RTDs), ihre Funktionsweise, Typen und Einsatzbereiche in der Industrie.

Was sind Widerstandstemperaturdetektoren?

Widerstandstemperaturdetektoren (RTD) spielen eine entscheidende Rolle in industriellen und kommerziellen Anwendungen, wo präzise Temperaturmessungen gefordert sind. Diese Sensoren nutzen die physikalische Eigenschaft von Metallen, dass ihr elektrischer Widerstand mit der Temperatur variiert.

Grundlagen der Widerstandstemperaturdetektion

Ein RTD besteht typischerweise aus einem feinen Draht aus einem reinen Metall wie Platin, Nickel oder Kupfer, der präzise auf ein isolierendes Substrat gewickelt wird. Platin wird wegen seiner chemischen Stabilität und seiner nahezu linearen Widerstands-Temperatur-Beziehung bevorzugt. Die gängigste Konfiguration ist der Pt100-Sensor, der bei 0°C einen Widerstand von 100 Ohm aufweist.

Funktionsweise eines RTD

Die Funktionsweise eines RTD basiert auf der Änderung des elektrischen Widerstands eines Metalls mit der Temperatur. Diese Änderung ist in der Regel positiv, was bedeutet, dass der Widerstand mit steigender Temperatur zunimmt. Die Beziehung zwischen Temperatur und Widerstand wird durch die folgende Gleichung ausgedrückt:

R_t = R₀(1 + αt)

Wo R_t der Widerstand bei der Temperatur t, R₀ der Widerstand bei 0°C und α der Temperaturkoeffizient des Metalls ist.

Vorteile von RTDs

• Genauigkeit: RTDs bieten eine hohe Messgenauigkeit und sind besonders zuverlässig bei Temperaturen zwischen -200°C und 600°C.
• Stabilität: Sie bieten eine ausgezeichnete Langzeitstabilität ohne signifikante Drift, was sie für kritische Anwendungen geeignet macht.
• Wiederholbarkeit: Die Messungen von RTDs sind wiederholbar und zuverlässig, was eine kontinuierliche Qualitätssicherung ermöglicht.

Anwendungen von RTDs

RTDs finden Anwendung in einer Vielzahl von Branchen, darunter die pharmazeutische und Lebensmittelindustrie, HVAC-Systeme, die Öl- und Gasindustrie sowie in wissenschaftlichen Laboren. Sie werden eingesetzt, um kritische Prozessparameter zu überwachen und zu regeln, um die Sicherheit, Effizienz und Produktqualität zu gewährleisten.

Typen von Widerstandstemperaturdetektoren

Es gibt verschiedene Arten von RTDs, die je nach Anforderung eingesetzt werden. Die zwei Haupttypen sind:

• Drahtwicklung RTDs: Sie bestehen aus einem oder mehreren Drähten, die um einen Kern oder in ein Gehäuse gewickelt sind. Diese sind sehr genau, aber auch anfälliger für mechanische Erschütterungen.
• Dünnschicht RTDs: Diese werden hergestellt, indem eine sehr dünne Schicht Metall auf ein Substrat aufgetragen wird. Sie sind kostengünstiger und robuster gegenüber mechanischen Einflüssen.

Auswahlkriterien für RTDs

Bei der Auswahl eines RTDs sollten mehrere Faktoren berücksichtigt werden:

• Temperaturbereich: Nicht alle RTDs sind für extrem hohe oder niedrige Temperaturen ausgelegt.
• Genauigkeitsanforderungen: Je nach Anwendungsgebiet kann eine höhere oder niedrigere Genauigkeit erforderlich sein.
• Physikalische Größe und Form: Der Sensor muss physisch in das System passen, in dem er verwendet wird.
• Reaktionszeit: Einige Anwendungen erfordern eine schnelle Reaktion auf Temperaturänderungen.

Integration von RTDs in Messsysteme

RTDs erfordern eine sorgfältige Integration in elektronische Systeme, um präzise Messungen zu gewährleisten. Sie benötigen in der Regel ein Messgerät, das den Widerstand in eine Temperatur umwandelt, was oft durch eine Wheatstone-Brückenschaltung erreicht wird. Zudem ist eine korrekte Kalibrierung essentiell für genaue Messungen.

Wartung und Kalibrierung von RTDs

RTDs sollten regelmäßig gewartet und kalibriert werden, um eine hohe Messgenauigkeit zu gewährleisten. Die Kalibrierung umfasst typischerweise den Vergleich des Sensorsignals mit dem eines Referenzstandards bei einer bekannten Temperatur.

Schlussfolgerung

Widerstandstemperaturdetektoren sind unverzichtbare Instrumente für präzise Temperaturmessungen in einer Vielzahl von industriellen und wissenschaftlichen Anwendungen. Ihre hohe Genauigkeit, Stabilität und Wiederholbarkeit machen sie zum bevorzugten Werkzeug für Fachleute, die auf zuverlässige Temperaturdaten angewiesen sind. Obwohl sie in der Anschaffung teurer sein können als andere Temperatursensoren, bietet die langfristige Zuverlässigkeit und Präzision von RTDs einen unvergleichlichen Wert. Für maximale Effizienz und Genauigkeit ist es jedoch wichtig, den richtigen Typ auszuwählen, ihn sorgfältig zu installieren und regelmäßig zu warten und zu kalibrieren.
