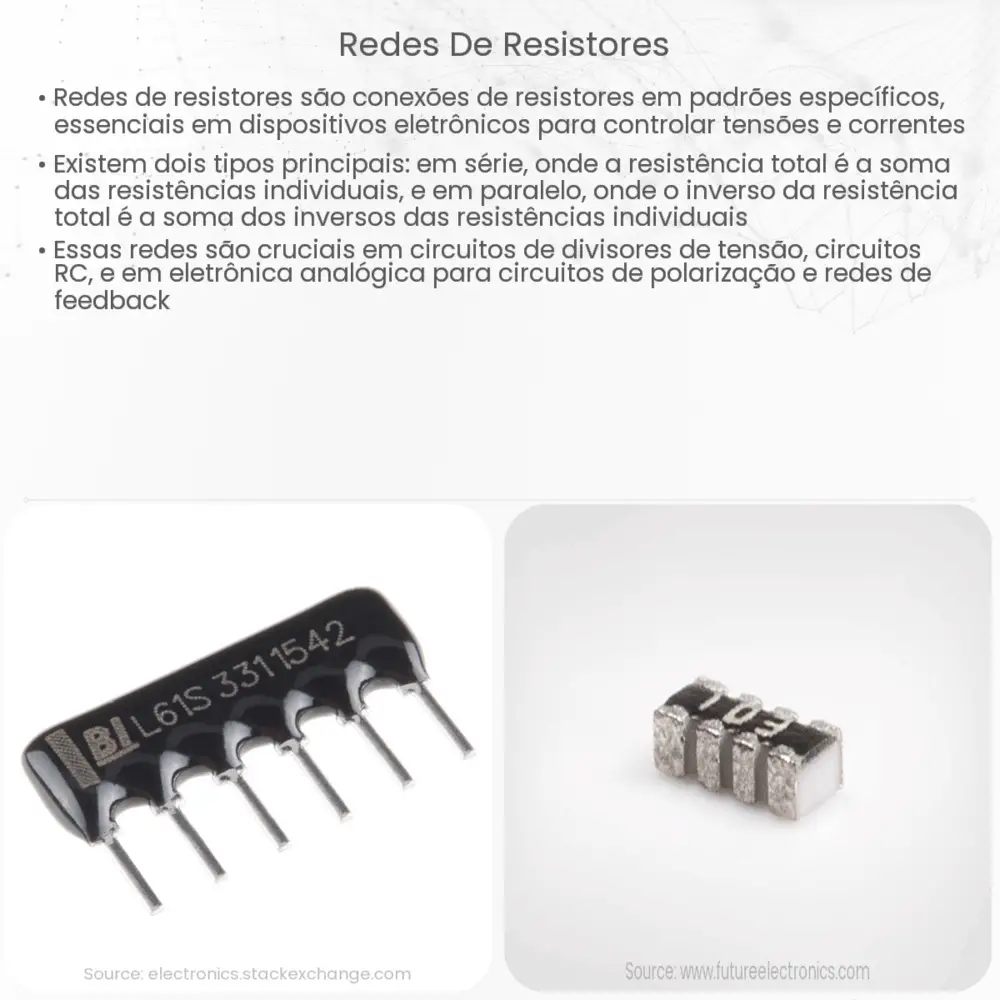

Introdução às Redes de Resistores
Redes de resistores são configurações que consistem em vários resistores conectados de diferentes maneiras, seja em série, em paralelo ou em uma combinação dos dois. Compreender como essas redes funcionam é essencial para qualquer pessoa interessada em eletrônica ou física, pois ajudam a determinar o comportamento de circuitos complexos.
Resistores em Série
Quando resistores estão conectados em série, o resistor total, ou resistência equivalente, é simplesmente a soma de todas as resistências individuais. Isto é porque a corrente tem apenas um caminho a percorrer e cada resistor adiciona sua própria resistência ao caminho. A fórmula para resistores em série é:
Rtotal = R1 + R2 + R3 + …
Resistores em Paralelo
Em uma configuração paralela, a corrente se divide entre os diferentes caminhos, permitindo que ela passe por mais de um resistor simultaneamente. A resistência equivalente de resistores em paralelo é um pouco mais complexa de calcular do que a dos resistores em série. A fórmula para resistores em paralelo é:
1/Rtotal = 1/R1 + 1/R2 + 1/R3 + …
Combinações de Série e Paralelo
Em muitos circuitos, você encontrará uma combinação de resistores em série e em paralelo. Para determinar a resistência total em tais configurações, primeiro identifique e calcule a resistência total de cada subconjunto em série ou paralelo. Em seguida, combine essas resistências equivalentes conforme apropriado. Por exemplo, se houver uma combinação em série de dois resistores e um terceiro resistor em paralelo com esse conjunto, primeiro calcule a resistência total dos dois resistores em série e, em seguida, use a fórmula de resistores em paralelo para encontrar a resistência total.
Aplicações Práticas
Redes de resistores são usadas em várias aplicações práticas. Elas podem ser usadas para criar divisores de tensão, ajustar níveis de corrente em circuitos, proteger componentes sensíveis, entre outros. Conhecer as propriedades das redes de resistores é crucial para projetar e analisar circuitos eletrônicos de forma eficaz.
Na próxima seção, abordaremos algumas aplicações mais avançadas e os conceitos relacionados a redes de resistores, incluindo leis fundamentais da eletricidade e técnicas analíticas.
Leis Fundamentais da Eletricidade
Para compreender plenamente as redes de resistores, é essencial ter uma noção das leis fundamentais da eletricidade. Duas das mais importantes são a Lei de Ohm e as Leis de Kirchhoff.
A Lei de Ohm afirma que a corrente que passa por um condutor entre dois pontos é diretamente proporcional à tensão nos dois pontos. Em termos simples: V = I * R, onde V é a tensão, I é a corrente e R é a resistência.
As Leis de Kirchhoff, por outro lado, ajudam-nos a entender o comportamento da corrente e da tensão em circuitos complexos. A Lei das Correntes de Kirchhoff afirma que a soma das correntes em um nó é igual a zero, enquanto a Lei das Tensões de Kirchhoff afirma que a soma das diferenças de potencial em qualquer loop fechado de um circuito é igual a zero.
Técnicas Analíticas
Ao lidar com redes de resistores complexas, pode ser necessário empregar técnicas analíticas avançadas, como a Análise de Malhas ou a Análise de Nós. Essas técnicas utilizam as leis fundamentais da eletricidade para simplificar e resolver circuitos complexos passo a passo.
Conclusão
As redes de resistores são fundamentais no estudo e na aplicação da eletricidade e da eletrônica. Elas fornecem uma base sólida para entender o comportamento de circuitos mais complexos. Através do entendimento de como resistores individuais interagem em diferentes configurações e aplicando leis e técnicas fundamentais, é possível projetar, analisar e otimizar circuitos eletrônicos para uma variedade de aplicações. Seja você um entusiasta da eletrônica, um estudante ou um profissional, dominar os conceitos relacionados a redes de resistores é uma habilidade valiosa na sua jornada no mundo da eletrônica.
