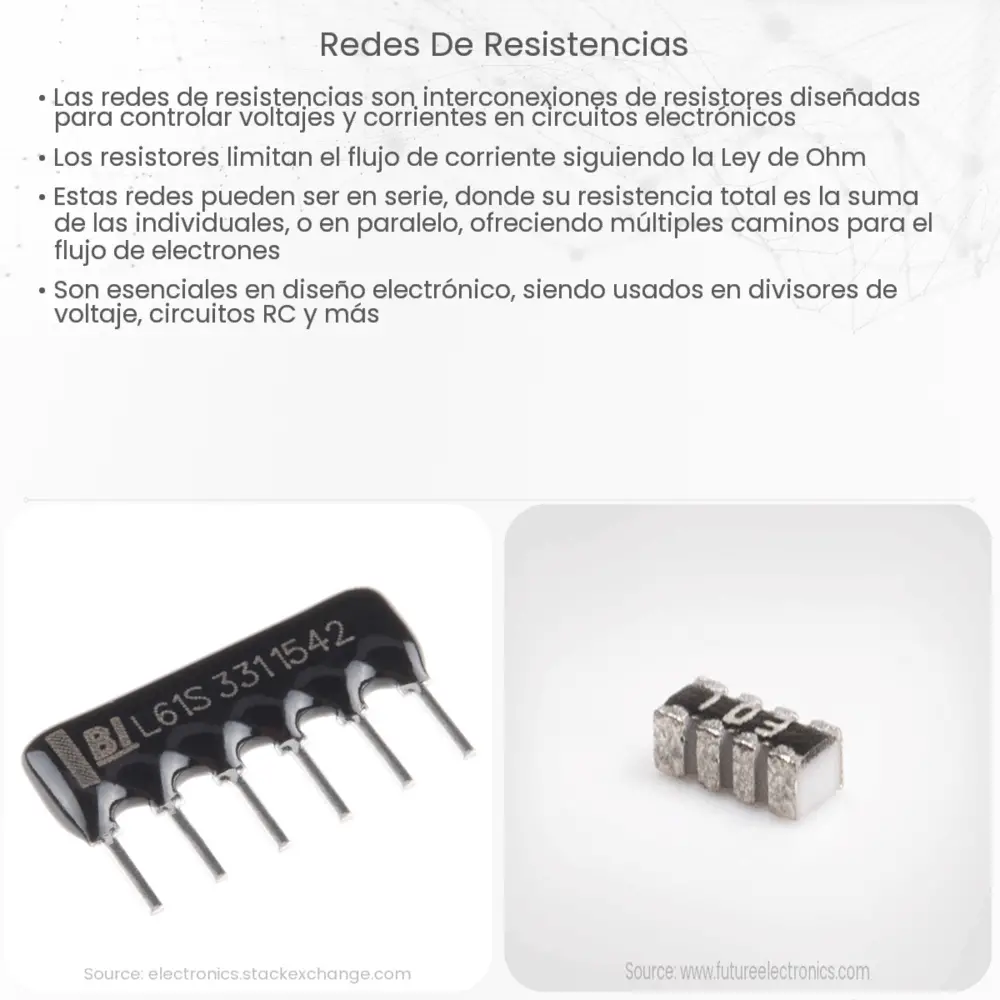

Introducción a las Redes de Resistencias
Las redes de resistencias son componentes esenciales en los sistemas eléctricos y electrónicos. Estas están formadas por la combinación de múltiples resistencias interconectadas en un circuito. Su propósito principal es controlar el flujo de corriente y dividir el voltaje en un circuito eléctrico. Las resistencias se encuentran en diversas configuraciones, como series, paralelo y combinaciones mixtas, dependiendo de las necesidades del diseño del circuito.
Tipos de Redes de Resistencias
-
Resistencias en serie: En una red de resistencias en serie, las resistencias están conectadas de extremo a extremo, lo que significa que la misma corriente fluye a través de todas ellas. El voltaje total se divide entre las resistencias en la red.
-
Resistencias en paralelo: En una configuración paralela, las resistencias están conectadas a los mismos puntos de voltaje, y el voltaje a través de cada resistencia es el mismo. Sin embargo, la corriente que fluye a través de cada resistencia puede variar.
-
Redes de resistencias mixtas: En estas redes, las resistencias están dispuestas tanto en serie como en paralelo. El cálculo de la resistencia total en estas redes es un poco más complejo y a menudo requiere el uso de las leyes de Ohm y Kirchhoff.
Uso de Redes de Resistencias
Las redes de resistencias se utilizan comúnmente en una amplia variedad de aplicaciones electrónicas y eléctricas. Permiten controlar la cantidad de corriente que fluye a través de un circuito, proteger los componentes de sobrecargas de corriente, y proporcionar divisores de voltaje en el diseño del circuito. Además, se utilizan en la creación de filtros de señales y en la calibración de la sensibilidad de los instrumentos de medición.
Calculando la Resistencia Total en Redes de Resistencias
El cálculo de la resistencia total en una red de resistencias depende de cómo están configuradas las resistencias. Para las resistencias en serie, la resistencia total es simplemente la suma de todas las resistencias individuales. En cambio, para las resistencias en paralelo, la resistencia total se calcula como el recíproco de la suma de los recíprocos de cada resistencia individual.
-
Resistencia total en serie: RT = R1 + R2 + R3 + …
-
Resistencia total en paralelo: 1/RT = 1/R1 + 1/R2 + 1/R3 + …
En el caso de las redes mixtas, se utilizan las leyes de Ohm y Kirchhoff junto con estos dos principios para calcular la resistencia total.
Implicaciones y Aplicaciones Prácticas
El entendimiento de las redes de resistencias tiene implicaciones significativas en el diseño y la operación de los sistemas electrónicos. Permite a los ingenieros controlar el voltaje y la corriente en diferentes puntos de un circuito, proteger los componentes del sistema contra sobrecargas de corriente y diseñar filtros de señal y sistemas de control más complejos. Las redes de resistencias también son esenciales en aplicaciones de amplificación de señal, como los amplificadores operacionales, donde se utilizan para controlar la ganancia del amplificador.
Conclusión
En resumen, las redes de resistencias son un aspecto crítico de la electrónica y la ingeniería eléctrica. A través de su diseño y aplicación, los ingenieros pueden manipular y controlar la corriente y el voltaje en los circuitos, lo que es esencial para el funcionamiento eficaz y seguro de los sistemas electrónicos. A pesar de la aparente simplicidad de las resistencias como componentes individuales, su combinación en redes crea una rica variedad de comportamientos que hacen posible la diversidad y la sofisticación de los sistemas electrónicos modernos.
