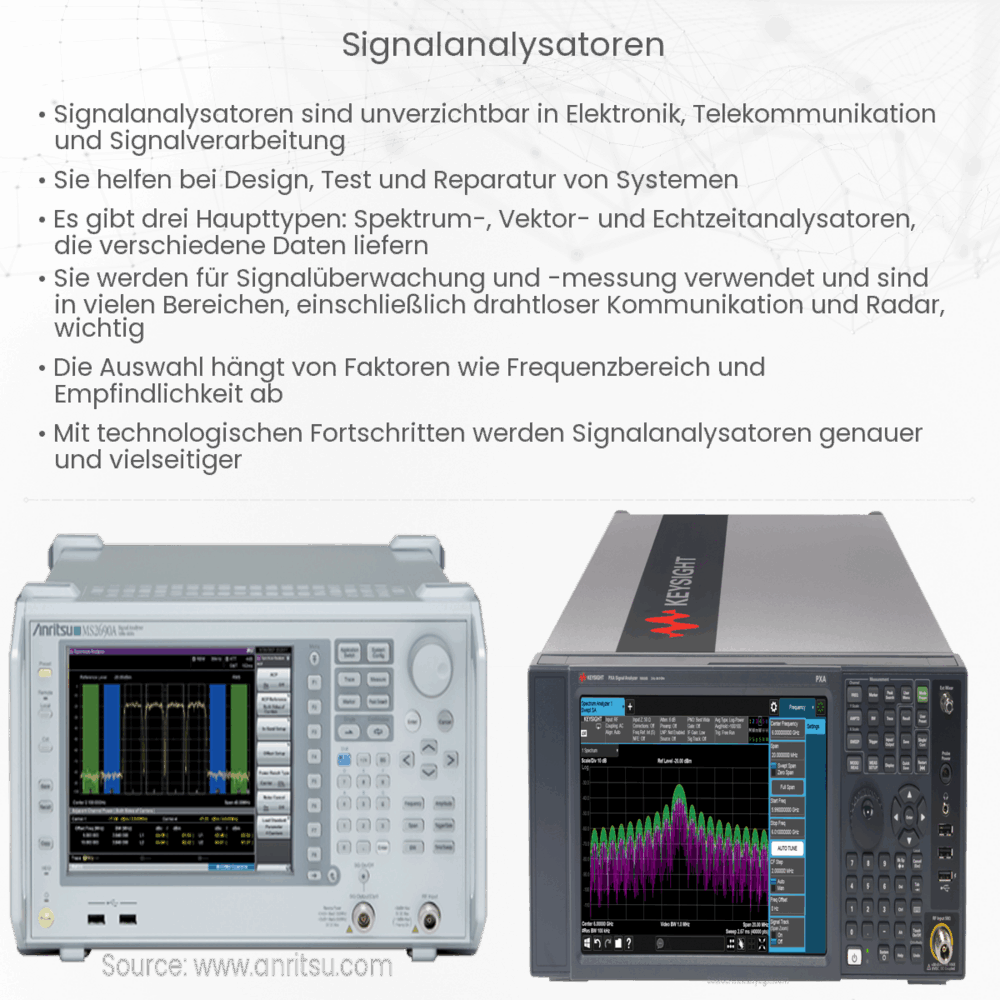

Signalanalysatoren

Entdecken Sie die Funktionen von Signalanalysatoren und ihre Bedeutung in der Elektronikindustrie für Telekommunikation und Rundfunk.

Was sind Signalanalysatoren?

Signalanalysatoren sind elektronische Geräte, die für die Erfassung, Analyse und Darstellung von elektronischen Signalen verwendet werden. Sie sind in der Lage, ein breites Spektrum an Signalen zu messen, von einfachen sinusförmigen Wellen bis hin zu komplexen digitalen Modulationsschemata. Diese Instrumente sind unerlässlich in der Entwicklung, dem Testen und der Wartung von elektronischen Systemen in Bereichen wie der Telekommunikation, dem Rundfunk und der verteidigungsbezogenen Elektronik.

Grundfunktionen eines Signalanalysators

Die grundlegenden Funktionen eines Signalanalysators umfassen die Frequenzanalyse, die Amplitudenmessung und die Phasenanalyse von Signalen. Sie können auch verwendet werden, um Signalrauschen, Verzerrungen und andere Artefakte zu identifizieren, die in der Signalübertragung auftreten können.

1. Frequenzanalyse: Hierbei wird die Zusammensetzung des Signals in seine Frequenzkomponenten zerlegt. Das hilft bei der Identifizierung von Störsignalen und bei der Beurteilung der Signalqualität.
2. Amplitudenmessung: Sie ermöglicht das Messen der Stärke eines Signals. Diese Messungen können in verschiedenen Einheiten wie Volt oder Dezibel angegeben werden.
3. Phasenanalyse: Sie ist wichtig, um die zeitliche Beziehung zwischen verschiedenen Signalen zu verstehen, was besonders in Systemen mit mehreren Trägern oder in der digitalen Kommunikation von Bedeutung ist.

Spektrumanalyse

Ein wesentliches Merkmal von Signalanalysatoren ist die Spektrumanalyse. Sie wandelt Zeitdomänensignale in ihre Frequenzkomponenten um und stellt sie grafisch dar. Dies ermöglicht es Ingenieuren, das Spektrum eines Signals zu visualisieren und spezifische Frequenzen zu identifizieren, die für die Leistung eines Systems von Bedeutung sein könnten.

Zum Beispiel lässt sich die Formel für die Leistung eines sinusförmigen Signals wie folgt ausdrücken:

P = (V²) / (2 * R)

wo V die Amplitude der Spannung und R den Widerstand darstellt.

• Zeitdomäne vs. Frequenzdomäne: Signalanalysatoren ermöglichen den Wechsel zwischen der Zeit- und Frequenzdomänenansicht, was für verschiedene Analysearten nützlich ist.
• Modulationsanalyse: Moderne Signalanalysatoren können auch komplexe Modulationstechniken analysieren, die in der digitalen Kommunikation verwendet werden.

Digitale Signalverarbeitung (DSP)

Signalanalysatoren nutzen fortschrittliche digitale Signalverarbeitungstechniken, um eine genaue Analyse von Signalen zu ermöglichen. DSP-Algorithmen können Signale filtern, demodulieren und sogar deren Ursprung identifizieren. Das ist besonders wichtig bei der Analyse von digitalen Datenströmen, wo Bitraten, Fehlerraten und andere digitale Parameter von Interesse sind.

DSP-Techniken umfassen:

• Filterung: Entfernt unerwünschte Frequenzkomponenten aus dem Signal.
• Demodulation: Extrahiert die Information, die auf einem Trägersignal moduliert ist.
• Fehleranalyse: Ermittelt Fehler in der Signalübertragung und hilft bei der Optimierung von Kommunikationssystemen.

Signalanalysatoren in der Praxis

In der Praxis werden Signalanalysatoren in einer Vielzahl von Anwendungen eingesetzt. Ingenieure verwenden sie, um die Einhaltung von Industriestandards zu überprüfen, während Forscher sie nutzen, um neue Kommunikationstechnologien zu entwickeln. In der Fertigung werden Signalanalysatoren eingesetzt, um sicherzustellen, dass Produkte wie Smartphones und Radios korrekt funktionieren.

Anwendungsbeispiele:

1. Telekommunikation: Zur Überprüfung von Mobilfunkstandards wie 5G und LTE.
2. Rundfunk: Um sicherzustellen, dass Sendungen innerhalb der zugewiesenen Frequenzbänder bleiben.
3. Elektronikentwicklung: Zum Testen von Schaltkreisen und anderen elektronischen Komponenten.

Schlussfolgerung

Signalanalysatoren sind unverzichtbare Werkzeuge in der Elektronikindustrie, die einen tiefen Einblick in die Funktionsweise elektronischer Signale und Systeme bieten. Durch die Kombination von Frequenz-, Amplituden- und Phasenanalysen mit digitaler Signalverarbeitung ermöglichen sie es Ingenieuren, komplexe elektronische Herausforderungen zu meistern und zur Entwicklung neuer Technologien beizutragen. Ob in Forschung und Entwicklung, Produktion oder Qualitätskontrolle, die Fähigkeit, Signale präzise zu analysieren und zu interpretieren, ist entscheidend für den technologischen Fortschritt und die Aufrechterhaltung hoher Qualitätsstandards.

Die Zukunft der Signalanalyse sieht vielversprechend aus, mit kontinuierlichen Verbesserungen in der Hardware-Leistungsfähigkeit und den Algorithmen der digitalen Signalverarbeitung, die eine noch genauere und umfassendere Analyse von Signalen in Echtzeit versprechen.
