Erfahren Sie, wie Sieben-Segment-Anzeigen funktionieren, wie man sie steuert und warum sie auch heute noch in der Elektronik verwendet werden.
Die Grundlagen der Sieben-Segment-Anzeige
Die Sieben-Segment-Anzeige ist eine weit verbreitete Form der elektronischen Anzeige, die für ihre Einfachheit und Klarheit geschätzt wird. Sie besteht aus sieben einzelnen Leuchtbalken, die in der Form der Zahl „8“ angeordnet sind, und ermöglicht es, durch selektives Anleuchten dieser Balken, die Ziffern 0 bis 9 und manche Buchstaben darzustellen.
Zu den Hauptanwendungen dieser Anzeigen gehören digitale Uhren, Taschenrechner und andere Geräte, die eine einfache numerische Ausgabe benötigen. In der modernen Elektronik werden sie oft durch komplexere Anzeigetechnologien ersetzt, doch ihre einfache Machart und Zuverlässigkeit sichern ihnen weiterhin einen Platz in vielen Anwendungen.
Funktionsweise einer Sieben-Segment-Anzeige

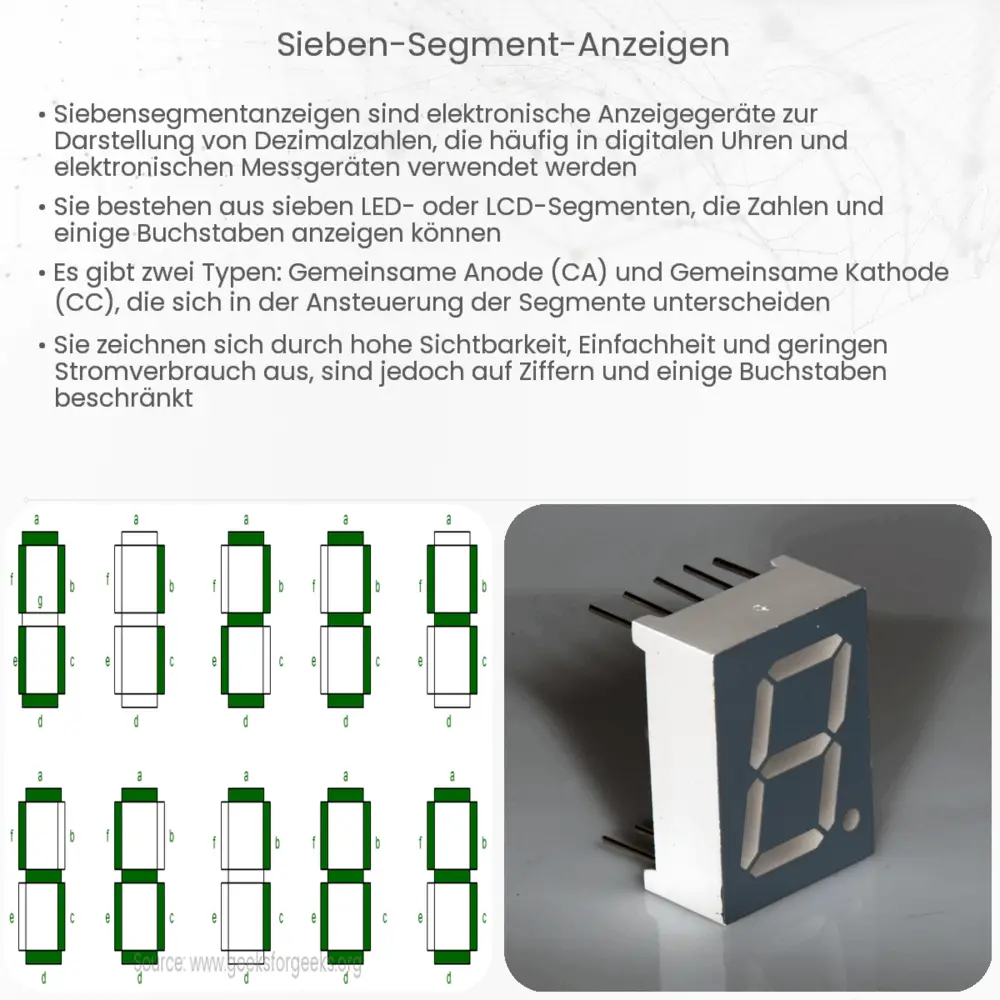

Jedes Segment der Anzeige ist im Grunde eine kleine Leuchtdiode (LED) oder eine andere Lichtquelle, die unabhängig von den anderen gesteuert werden kann. Die Segmente sind üblicherweise mit den Buchstaben A bis G gekennzeichnet, wobei jedes Segment eine andere Position einnimmt.
- Segment A: befindet sich oben und bildet den oberen Strich der Zahl.
- Segment B: ist der obere rechte vertikale Strich.
- Segment C: der untere rechte vertikale Strich.
- Segment D: befindet sich unten und bildet den unteren Strich der Zahl.
- Segment E: der untere linke vertikale Strich.
- Segment F: ist der obere linke vertikale Strich.
- Segment G: der mittlere horizontale Strich, der manche Ziffern und Buchstaben vervollständigt.
Um beispielsweise die Zahl „1“ darzustellen, würden nur die Segmente B und C beleuchtet. Für die Zahl „2“ wären es die Segmente A, B, G, E und D. Diese Art der Ansteuerung erlaubt es, die verschiedenen Ziffern und einige Buchstaben mit nur einer begrenzten Anzahl an Leitungen zu steuern, was die Komplexität und die Kosten der Ansteuerungselektronik reduziert.
Ansteuerung der Sieben-Segment-Anzeige
Die Ansteuerung einer Sieben-Segment-Anzeige kann auf zwei Arten erfolgen: mit einer gemeinsamen Anode oder einer gemeinsamen Kathode. Bei der gemeinsamen Anodenkonfiguration sind alle Anoden der Segmente miteinander verbunden und müssen an eine positive Spannung angeschlossen werden, während die Kathoden individuell angesteuert werden, um ein Segment zu beleuchten. Bei der gemeinsamen Kathodenkonfiguration ist es genau umgekehrt.
Die Auswahl zwischen einer gemeinsamen Anode oder Kathode hängt von der Logik des Steuerungssystems ab. Einige Mikrocontroller und andere digitale Systeme können mehr Strom „sinken“ als „sourcen“, was bedeutet, dass eine gemeinsame Kathodenanzeige in solchen Fällen bevorzugt wird.
Entwurf und Anpassung von Sieben-Segment-Anzeigen
Sieben-Segment-Anzeigen sind in verschiedenen Größen und Farben erhältlich, was sie für eine Reihe von Anwendungen anpassbar macht. Die Wahl der Größe hängt von der notwendigen Sichtbarkeit und dem Platzangebot auf der Platine oder im Gerät ab. Farben werden oft basierend auf ästhetischen Präferenzen oder um beste Lesbarkeit unter verschiedenen Lichtbedingungen zu gewährleisten, gewählt.
Des Weiteren können Sieben-Segment-Anzeigen auch multiplexiert werden, um die Anzahl der erforderlichen Ansteuerungsleitungen zu reduzieren, wenn mehrere Anzeigen betrieben werden. Dies geschieht durch das rasche Umschalten zwischen den Anzeigen, sodass zu jedem Zeitpunkt nur eine Anzeige aktiv ist, aber aufgrund der Trägheit des menschlichen Auges erscheinen alle Anzeigen als gleichzeitig beleuchtet.
Digitale Integration und programmierbare Steuerung
Mit dem Aufkommen von Mikrocontrollern und programmierbaren Logikbausteinen ist die Integration von Sieben-Segment-Anzeigen in digitale Systeme einfacher geworden. Ein Mikrocontroller kann beispielsweise programmiert werden, um die Anzeige entsprechend der Logik eines Codes zu steuern, der sowohl die Anzeigeinhalte als auch die Helligkeit und Blinkfrequenz der Segmente regulieren kann.
Programmierbare Ansteuerung ermöglicht es auch, Animationen und fließende Übergänge zwischen Zahlen oder Buchstaben zu erzeugen, was die Benutzererfahrung verbessern kann. Darüber hinaus erleichtert die digitale Ansteuerung die Implementierung von Helligkeitssteuerungen, was besonders wichtig ist, um Energie zu sparen oder die Anzeige an verschiedene Umgebungslichtverhältnisse anzupassen.
Schlussfolgerung
Die Sieben-Segment-Anzeige mag eine der grundlegendsten Formen der digitalen Anzeigetechnik sein, doch ihre Zuverlässigkeit, Einfachheit und Anpassungsfähigkeit sichern ihr weiterhin einen Platz in der Welt der Elektronik. Von der Anzeige auf dem Mikrowellenherd bis zur großen Anzeigetafel in einem Stadion, diese Technologie beweist, dass manchmal einfache Lösungen die langlebigsten und vielseitigsten sind.
Obwohl neue Technologien wie OLEDs und LCDs in vielen modernen Anwendungen vorherrschen, bleibt die Sieben-Segment-Anzeige ein Paradebeispiel dafür, wie effektives Design und Funktionalität Hand in Hand gehen können. In einer zunehmend komplexen technologischen Welt, erinnern uns Sieben-Segment-Anzeigen daran, dass Einfachheit oft der Schlüssel zur Genialität ist.
