Was sind induktive Impedanzanalysatoren?
Induktive Impedanzanalysatoren sind hochentwickelte Messgeräte, die in der Elektrotechnik und Elektronik eine wesentliche Rolle spielen. Sie werden verwendet, um die Impedanz (Z), welche den Widerstand eines elektrischen Schaltkreises gegenüber Wechselstrom darstellt, zu analysieren und zu messen. Die Impedanz setzt sich aus zwei Komponenten zusammen: dem Widerstand (R) und der Reaktanz (X). Die Reaktanz kann kapazitiv oder induktiv sein, wobei induktive Impedanzanalysatoren speziell für die Messung der induktiven Komponente, die durch Spulen und Induktoren verursacht wird, eingesetzt werden.
Grundlagen der Impedanzmessung
Die Gesamtimpedanz eines Wechselstromkreises ist definiert als Z = R + jX, wobei j die imaginäre Einheit darstellt und die Reaktanz X durch die Frequenz des Wechselstroms sowie die Kapazität und Induktivität des Kreises bestimmt wird. Induktive Impedanzanalysatoren nutzen diese Beziehung, um die Reaktanz und somit die Induktivität zu bestimmen. Sie senden einen bekannten Wechselstrom durch das zu testende Bauteil und messen die daraufhin entstehende Spannung, um die Impedanz zu berechnen.
Anwendungsbereiche von induktiven Impedanzanalysatoren
Induktive Impedanzanalysatoren finden ihre Anwendung in verschiedenen Bereichen der Elektrotechnik. Sie sind entscheidend bei der Entwicklung von Schaltungen, wo sie zur Charakterisierung von Induktoren und zur Filterentwicklung eingesetzt werden. In der Qualitätskontrolle ermöglichen sie die Überprüfung der Bauteilparameter, um sicherzustellen, dass diese den Spezifikationen entsprechen. Auch in der Forschung und Entwicklung sind diese Geräte unerlässlich, da sie dabei helfen, das Verhalten von Schaltkreisen unter verschiedenen Betriebsbedingungen zu verstehen.
Die technische Funktionsweise

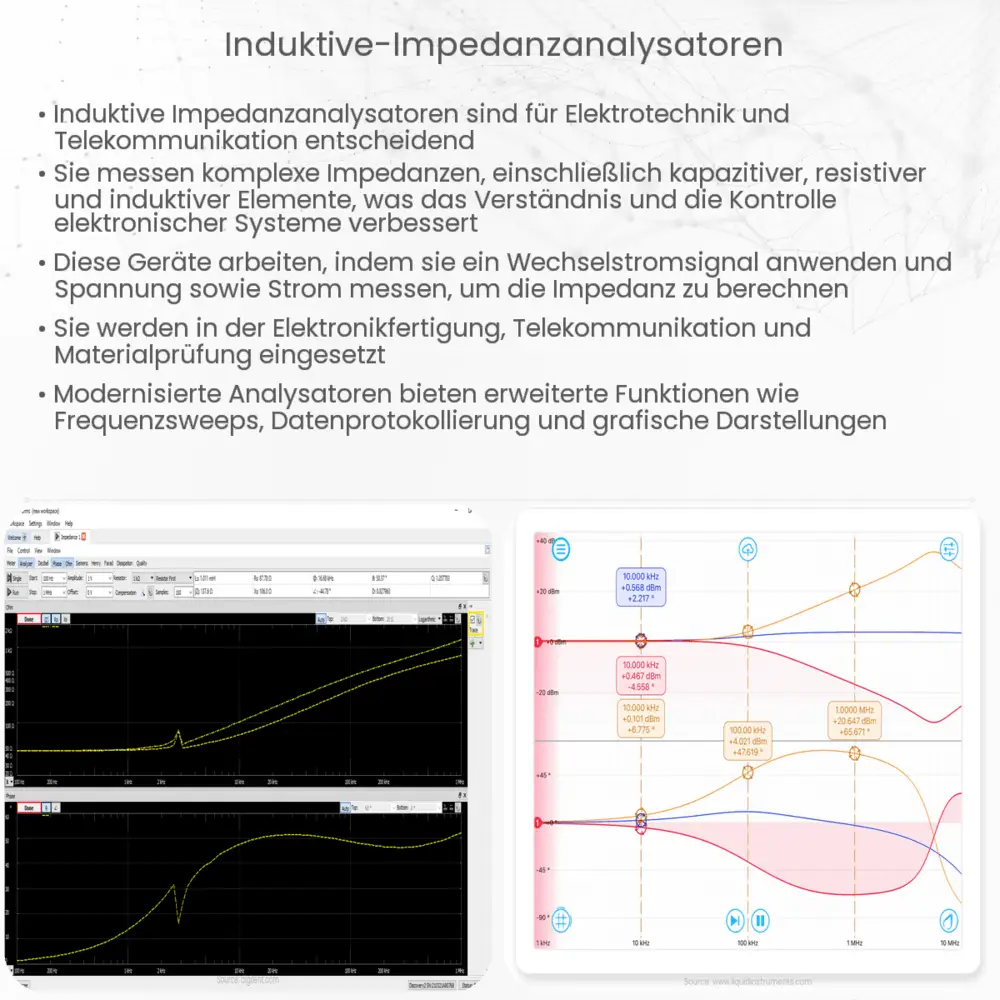

Induktive Impedanzanalysatoren arbeiten in der Regel mit einer Reihe von Testfrequenzen, um die frequenzabhängige Impedanz von Bauteilen zu messen. Dies erlaubt es Ingenieuren, das Verhalten von induktiven Bauelementen über einen breiten Frequenzbereich hinweg zu analysieren. Moderne Geräte verfügen über eine benutzerfreundliche Oberfläche, die eine schnelle und genaue Datenerfassung und -analyse ermöglicht. Zudem bieten sie die Möglichkeit, Messergebnisse grafisch darzustellen, was die Interpretation der Daten vereinfacht.
Fortgeschrittene Messverfahren und -funktionen
Die modernen induktiven Impedanzanalysatoren gehen über einfache Impedanzmessungen hinaus. Sie bieten fortgeschrittene Funktionen wie die Echtzeit-Impedanzspektroskopie, die es ermöglicht, Änderungen der Impedanz in Echtzeit zu überwachen. Dies ist besonders nützlich bei der Beurteilung der Langzeitstabilität von Komponenten oder bei der Materialforschung. Einige Analysatoren können auch mit zusätzlicher Software ausgestattet werden, die automatisierte Testroutinen und die Analyse komplexer Schaltkreise unterstützt.
Interpretation der Messdaten
Die Interpretation der durch den induktiven Impedanzanalysator bereitgestellten Daten ist ein kritischer Schritt. Fachkundige Ingenieure können durch die Analyse der Frequenzantwort von Induktivitäten Rückschlüsse auf Materialqualität, Verlustfaktoren und andere wichtige Parameter ziehen. Die Fähigkeit, sowohl den Widerstand als auch die Reaktanz separat zu messen, ermöglicht eine tiefgreifende Einsicht in das Verhalten von elektrischen Bauteilen.
Wahl des richtigen Impedanzanalysators
Bei der Auswahl eines induktiven Impedanzanalysators ist es wichtig, die Anforderungen des spezifischen Anwendungsbereichs zu berücksichtigen. Parameter wie der Frequenzbereich, die Messgenauigkeit, die Benutzerfreundlichkeit und die Anschlussmöglichkeiten für externe Geräte spielen dabei eine entscheidende Rolle. Hersteller bieten eine Vielzahl von Geräten an, die sich in Funktionalität und Preis unterscheiden, um den Bedürfnissen von Hobbyelektronikern bis hin zu professionellen Forschungslaboren gerecht zu werden.
Fazit
Induktive Impedanzanalysatoren sind ein unverzichtbares Werkzeug in der modernen Elektronik und Elektrotechnik. Sie bieten präzise Einblicke in die induktiven Eigenschaften von Bauteilen und ermöglichen es, komplexe elektrische Schaltungen zu verstehen und zu verbessern. Mit fortschrittlichen Funktionen ausgestattet, erfüllen sie die Anforderungen einer breiten Palette von Anwendungen, von der Produktentwicklung bis zur Qualitätskontrolle. Die Wahl des richtigen Geräts hängt von einer gründlichen Analyse der spezifischen Anforderungen ab und stellt sicher, dass die Messungen zuverlässig und genau sind. In einer Welt, in der elektronische Geräte immer komplexer werden, sind induktive Impedanzanalysatoren ein Schlüsselwerkzeug für Ingenieure, um innovative Lösungen zu entwickeln und die Grenzen des Möglichen weiter zu verschieben.
