Introduction aux Analyseurs d’Impédance Inductive
Les analyseurs d’impédance inductive sont des instruments essentiels dans le domaine de l’électronique et de l’électrotechnique. Ils permettent de mesurer l’impédance, une propriété fondamentale des composants électriques qui influence leur comportement dans les circuits. L’impédance, représentée par le symbole Z, est une généralisation de la résistance électrique et intègre les effets de la résistance (R), de la capacité (C) et de l’inductance (L).
Principes de Fonctionnement

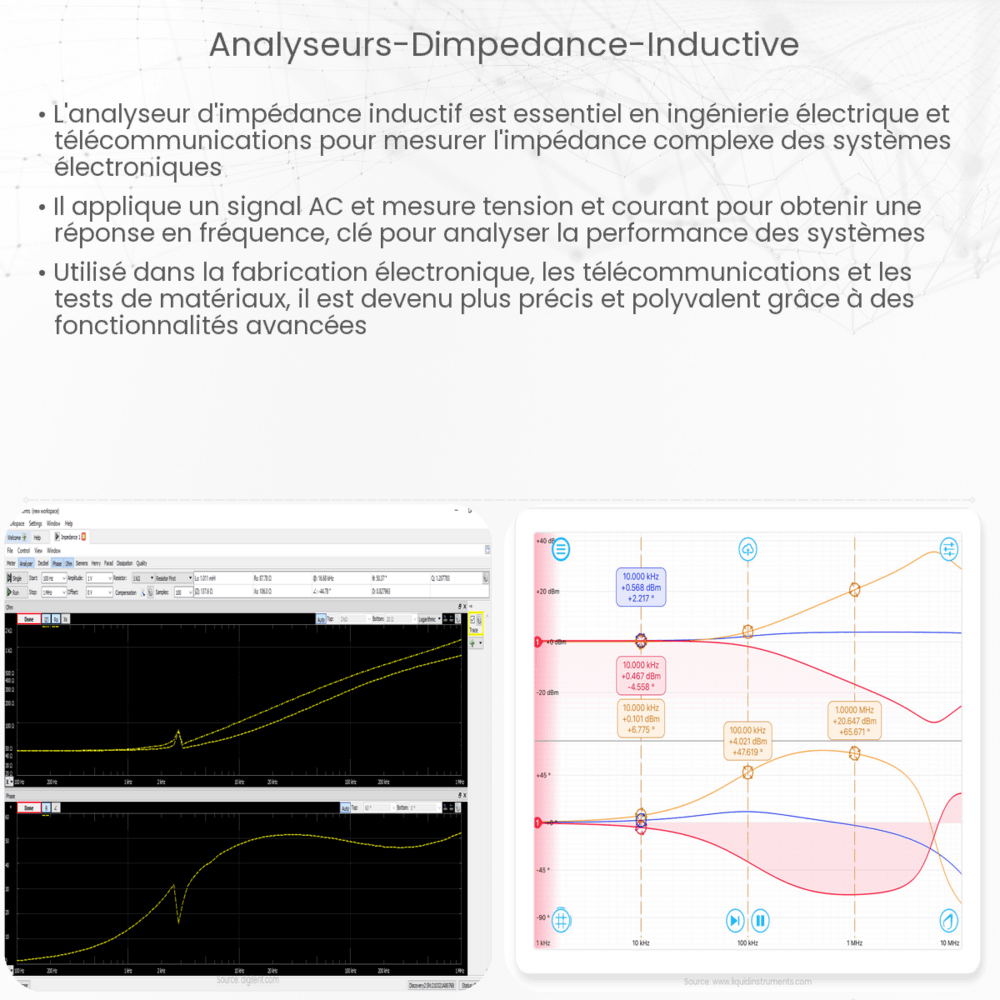

Un analyseur d’impédance inductive fonctionne en appliquant un signal électrique à un composant et en mesurant la réponse de ce dernier. L’appareil génère un signal de test (généralement un signal sinusoïdal) et analyse la tension et le courant dans le composant pour calculer son impédance. Cette mesure se fait à différentes fréquences pour déterminer comment l’impédance varie avec la fréquence, un aspect crucial pour comprendre le comportement des composants dans des conditions réelles d’utilisation.
Applications et Importance
Ces analyseurs sont particulièrement importants dans la conception et le test de circuits électroniques, où la compréhension précise de l’impédance des composants est cruciale pour assurer le bon fonctionnement du circuit. Ils sont utilisés pour tester des composants passifs comme les résistances, les condensateurs et les inductances, ainsi que des circuits intégrés et des systèmes plus complexes.
Mesure de l’Inductance et de la Capacité
L’inductance (L) et la capacité (C) sont des paramètres clés mesurés par ces analyseurs. L’inductance, qui caractérise la capacité d’un composant à stocker de l’énergie sous forme de champ magnétique, est mesurée en henrys (H). La capacité, quant à elle, représente la capacité d’un composant à stocker de l’énergie sous forme de champ électrique et est mesurée en farads (F).
Formules et Calculs
Pour calculer l’impédance, la formule générale est Z = R + j(XL – XC), où R est la résistance, XL = 2πfL est la réactance inductive, et XC = 1/(2πfC) est la réactance capacitive. Ici, f représente la fréquence du signal appliqué. Cette formule montre que l’impédance dépend non seulement de la résistance du composant mais aussi de sa fréquence d’opération.
En conclusion, les analyseurs d’impédance inductive jouent un rôle crucial dans le domaine de l’électronique, en fournissant des informations détaillées sur les propriétés électriques des composants, essentielles pour la conception et le test de circuits efficaces et fiables.
Technologies et Avancées Récentes
Les progrès technologiques ont considérablement amélioré les capacités des analyseurs d’impédance inductive. Les modèles récents offrent une précision accrue, une plus grande facilité d’utilisation et la capacité de mesurer à des fréquences plus élevées. Certains appareils intègrent des fonctionnalités avancées comme l’analyse de la réponse en fréquence (FRA), essentielle pour tester la stabilité des circuits électroniques.
Choix et Utilisation d’un Analyseur
Lors du choix d’un analyseur d’impédance, il est crucial de considérer la gamme de fréquences, la précision de mesure et la facilité d’intégration avec d’autres équipements de test. Pour les applications nécessitant une haute précision, comme dans les secteurs de l’aérospatiale ou des dispositifs médicaux, il est recommandé de choisir des modèles haut de gamme. En outre, la formation et la familiarisation avec l’appareil sont essentielles pour garantir des mesures précises et fiables.
Implications dans la Recherche et le Développement
Dans le domaine de la recherche et du développement, les analyseurs d’impédance inductive sont inestimables. Ils permettent aux chercheurs de mieux comprendre les matériaux et les composants électroniques, menant à des innovations dans de nombreux domaines, tels que l’énergie renouvelable, la technologie des semi-conducteurs, et bien plus encore.
Conclusion
En résumé, les analyseurs d’impédance inductive sont des outils essentiels dans le monde de l’électronique et de l’électrotechnique. Leur capacité à mesurer avec précision l’impédance à différentes fréquences permet aux ingénieurs et aux chercheurs de concevoir des circuits plus efficaces et fiables. Avec l’évolution continue de la technologie, ces appareils deviennent de plus en plus sophistiqués, ouvrant la voie à de nouvelles découvertes et innovations dans le domaine électrique et électronique. L’utilisation judicieuse et compétente de ces analyseurs est donc un élément clé pour le progrès technique dans de nombreux secteurs industriels et de recherche.
