Introdução aos Analisadores de Impedância Indutiva
Os analisadores de impedância são instrumentos essenciais em laboratórios de pesquisa e desenvolvimento, bem como em aplicações industriais para a medição e análise de características elétricas de dispositivos e materiais. Os analisadores de impedância indutiva focam, como o nome sugere, na medição da impedância indutiva de um objeto ou circuito. Mas o que exatamente é a impedância e por que é importante entender sua natureza indutiva?
Entendendo a Impedância
Impedância é uma extensão do conceito de resistência em circuitos de corrente alternada (CA). Enquanto a resistência se refere apenas à oposição ao fluxo de corrente em circuitos de corrente contínua (CC), a impedância engloba tanto a resistência como a reatância (capacitiva e indutiva) em circuitos de CA. A parte indutiva da impedância está associada à presença de indutores no circuito.
Por que Medir a Impedância Indutiva?
Os indutores são componentes passivos que armazenam energia no campo magnético quando uma corrente passa por eles. A impedância indutiva está diretamente relacionada com a capacidade de um indutor de armazenar e liberar essa energia. Em aplicações práticas, isso tem implicações em áreas como filtragem de sinal, design de transformadores e compensação de reativos em sistemas elétricos. Ao medir e analisar a impedância indutiva, é possível otimizar essas aplicações para eficiência e desempenho.
Como Funcionam os Analisadores de Impedância Indutiva?

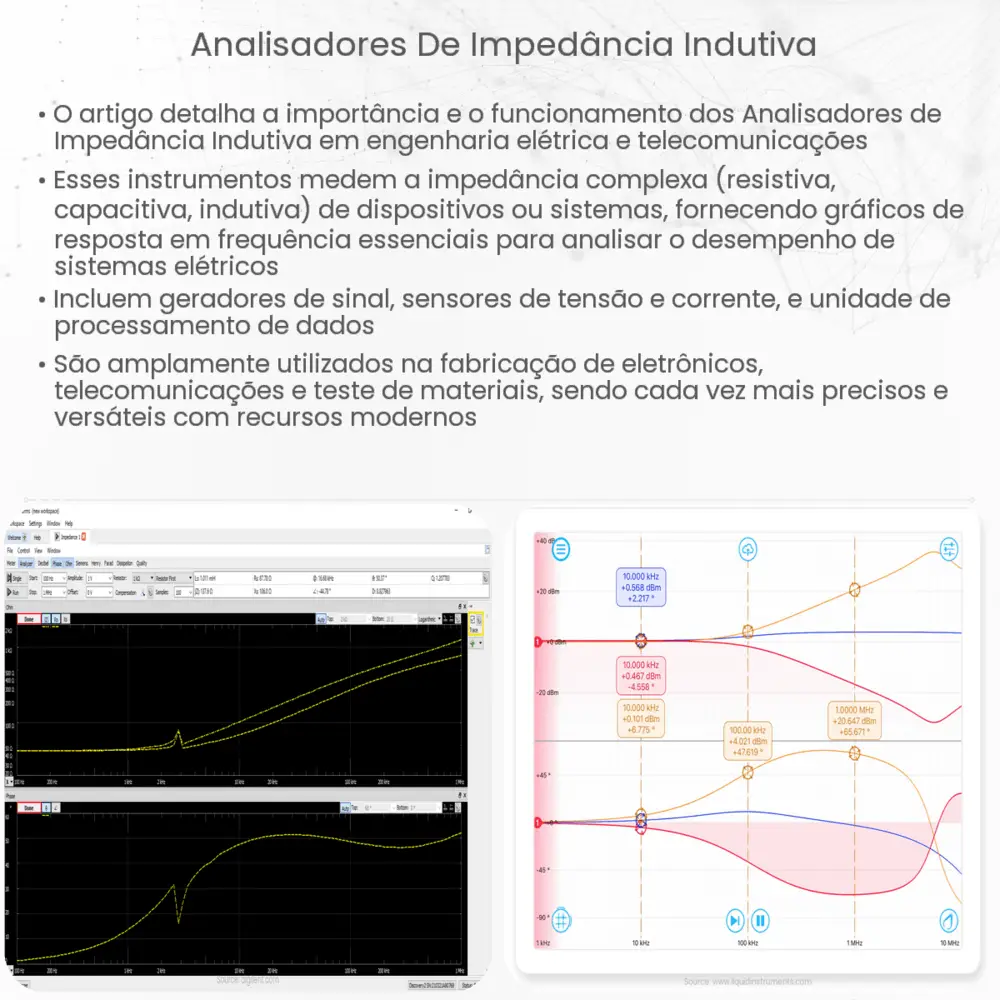

Estes dispositivos funcionam aplicando um sinal de teste de frequência variável ao dispositivo ou material sob teste. A resposta do dispositivo, em termos de tensão e corrente, é então medida. A partir destas medidas, o analisador pode calcular a impedância total, e sua componente indutiva. Geralmente, os resultados são apresentados em gráficos de Bode ou Nyquist, que mostram a magnitude e a fase da impedância em função da frequência.
Tipos Comuns de Analisadores de Impedância
Existem dois tipos principais de analisadores de impedância indutiva:
- Analisadores de Ponte de Impedância: São dispositivos que usam uma ponte de equilíbrio para comparar a impedância desconhecida com uma impedância conhecida.
- Analisadores Vetoriais de Impedância: Estes são mais avançados e medem tanto a magnitude quanto a fase da impedância, usando técnicas digitais.
A escolha entre esses tipos depende das necessidades específicas da aplicação e do orçamento disponível.
Aplicações dos Analisadores de Impedância Indutiva
Os analisadores de impedância indutiva são utilizados em diversas áreas da eletrônica e engenharia elétrica. Alguns dos usos comuns incluem:
- Análise de Componentes: Os fabricantes de componentes, como indutores e transformadores, usam analisadores para caracterizar o desempenho de seus produtos em diferentes frequências.
- Testes de Materiais: A impedância indutiva pode fornecer informações valiosas sobre as propriedades elétricas de materiais, como semicondutores, polímeros e compostos cerâmicos.
- Diagnóstico de Falhas: Em sistemas elétricos complexos, uma mudança na impedância indutiva pode indicar um problema, como um curto-circuito ou um componente defeituoso.
- Projeto de Circuitos: Engenheiros e designers utilizam analisadores para otimizar circuitos, especialmente em aplicações de alta frequência, como telecomunicações e rádio-frequência.
Considerações ao Escolher um Analisador de Impedância Indutiva
Quando se trata de escolher um analisador, é importante considerar alguns fatores chave:
- Faixa de Frequência: Dependendo da aplicação, pode ser necessário medir a impedância em uma ampla faixa de frequências, desde muito baixas (Hz) até muito altas (GHz).
- Resolução e Precisão: Para algumas aplicações, pequenas variações na impedância podem ser críticas, exigindo equipamentos de alta precisão.
- Facilidade de Uso: Interfaces amigáveis, capacidades de software e conectividade podem simplificar o processo de medição e análise.
- Preço: Como com qualquer ferramenta, é necessário equilibrar as características e capacidades do dispositivo com o orçamento disponível.
Conclusão
Os analisadores de impedância indutiva são ferramentas valiosas na bolsa de ferramentas de qualquer engenheiro ou técnico que trabalhe com eletrônica ou eletricidade. Seja para pesquisa, desenvolvimento, teste ou manutenção, a capacidade de medir e analisar a impedância indutiva pode proporcionar insights cruciais sobre o desempenho e a integridade dos componentes e sistemas. Como sempre, é essencial escolher a ferramenta certa para a tarefa, considerando tanto as necessidades técnicas quanto as limitações orçamentárias.
