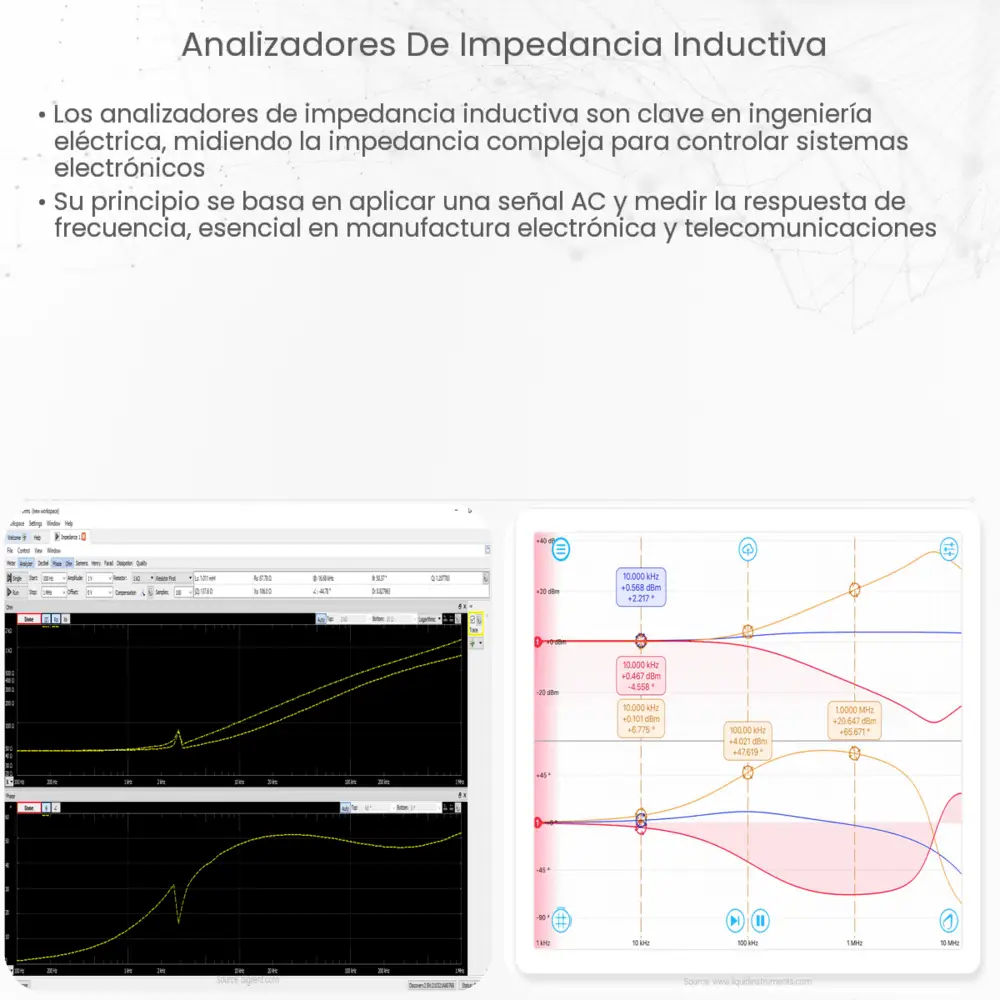

Introducción a los Analizadores de Impedancia Inductiva
Los analizadores de impedancia inductiva son dispositivos técnicos altamente especializados que desempeñan un papel crucial en una amplia gama de aplicaciones industriales y de investigación. Su función principal es medir la impedancia, o resistencia al flujo de corriente eléctrica, en un circuito eléctrico. La impedancia inductiva, en particular, se refiere a la resistencia al flujo de corriente causada por una inductancia, que es la propiedad de un conductor eléctrico de oponerse a un cambio en la corriente eléctrica que pasa a través de él.
Funcionamiento de los Analizadores de Impedancia Inductiva
Los analizadores de impedancia inductiva operan inyectando una señal de prueba de frecuencia conocida en el circuito o componente que se está probando. La respuesta del circuito a esta señal se mide y se compara con la señal de prueba original. A partir de esta comparación, el analizador puede determinar la magnitud y la fase de la impedancia del circuito a la frecuencia de prueba.
Aplicaciones de los Analizadores de Impedancia Inductiva
- Ingeniería eléctrica: En esta disciplina, los analizadores de impedancia inductiva se utilizan para analizar y caracterizar dispositivos como transformadores y bobinas, además de evaluar la calidad y el rendimiento de los componentes eléctricos.
- Electrónica: Los analizadores de impedancia son herramientas esenciales para el diseño y la verificación de circuitos electrónicos, permitiendo a los ingenieros determinar las propiedades de los componentes y optimizar el rendimiento de los circuitos.
- Investigación y desarrollo: En el campo de la investigación, estos analizadores se utilizan para caracterizar nuevos materiales y estudiar sus propiedades eléctricas. También desempeñan un papel importante en el desarrollo de nuevas tecnologías y productos.
Estos son solo algunos ejemplos de las numerosas aplicaciones de los analizadores de impedancia inductiva. Su capacidad para medir la impedancia con precisión a una amplia gama de frecuencias los hace esenciales para cualquier aplicación que involucre la manipulación de señales eléctricas.
Partes de un Analizador de Impedancia Inductiva
Un analizador de impedancia inductiva generalmente consta de varias partes principales, incluyendo:
- Generador de señal: Este componente produce la señal de prueba que se inyecta en el circuito o componente bajo prueba.
- Detector de respuesta: Este dispositivo mide la respuesta del circuito a la señal de prueba.
- Procesador de señal: Esta parte del analizador procesa las señales de prueba y respuesta para calcular la impedancia.
Tipos de Analizadores de Impedancia Inductiva
Existen varios tipos de analizadores de impedancia inductiva, que se diferencian principalmente por la forma en que generan y procesan las señales de prueba y respuesta.
- Analizadores de Impedancia de Puente: Estos utilizan un circuito de puente para separar la señal de prueba de la señal de respuesta, permitiendo mediciones muy precisas de la impedancia.
- Analizadores de Impedancia de Red: Estos analizadores utilizan una serie de red de impedancias para separar y medir las señales de prueba y respuesta. Son especialmente útiles para mediciones de alta frecuencia.
- Analizadores de Impedancia de Transformador: Utilizan un transformador para separar la señal de prueba de la señal de respuesta, permitiendo mediciones de impedancia a altas frecuencias.
Limitaciones y Consideraciones
Aunque los analizadores de impedancia inductiva son herramientas poderosas y versátiles, no están exentos de limitaciones. Las mediciones de impedancia pueden verse afectadas por factores como el ruido eléctrico, la resistencia de contacto y las interferencias de RF. Además, la interpretación de los resultados de las mediciones de impedancia puede ser compleja y requerir un buen entendimiento de los principios de la electricidad y la electrónica.
Conclusión
Los analizadores de impedancia inductiva son instrumentos esenciales en una variedad de campos, desde la ingeniería eléctrica y la electrónica hasta la investigación y el desarrollo de materiales. Permiten la medición precisa de la resistencia de un circuito al flujo de corriente, lo que puede ser crucial para el diseño, la verificación y la optimización de los componentes y sistemas eléctricos y electrónicos. Aunque la interpretación de las mediciones puede ser compleja, la versatilidad y la precisión de estos analizadores los convierten en herramientas invaluables para cualquier persona que trabaje con la electricidad y la electrónica.
