Ein detaillierter Überblick über einphasige Diodenbrückengleichrichter: Funktionsweise, Vorteile, Anwendungen und Tipps zur Auswahl für optimale Ergebnisse in der Elektronik.
Einleitung: Einphasige Diodenbrückengleichrichter

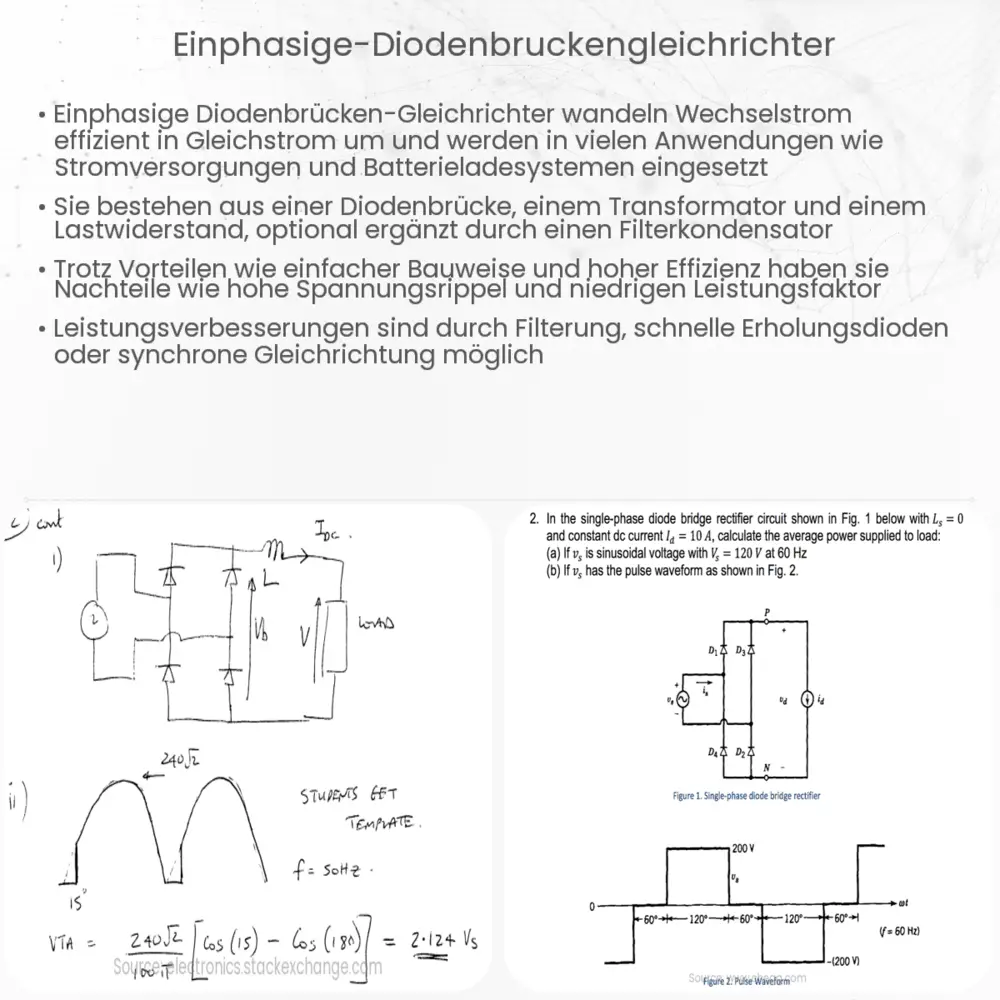

Ein einphasiger Diodenbrückengleichrichter ist eine elektronische Schaltung, die dazu verwendet wird, Wechselstrom (AC) in Gleichstrom (DC) umzuwandeln. Er besteht aus vier Dioden, die in einer bestimmten Weise verschaltet sind, um eine volle Wellengleichrichtung des Eingangswechselstroms zu ermöglichen.
Funktionsweise des Diodenbrückengleichrichters
Ein Wechselstrom hat eine sinusförmige Wellenform, die sowohl positive als auch negative Halbwellen enthält. Um diese in Gleichstrom umzuwandeln, benötigen wir eine Schaltung, die beide Halbwellen in positive Ausgänge umwandeln kann. Genau das macht der Diodenbrückengleichrichter.
Die vier Dioden in der Brückenschaltung sind so angeordnet, dass sie während der positiven Halbwelle des Wechselstroms eine Route für den Strom bieten und während der negativen Halbwelle eine andere Route. Das Ergebnis ist ein pulsierender Gleichstrom, der beide Halbwellen des Eingangs-AC nutzt.
Vorteile des Diodenbrückengleichrichters
- Vollwellengleichrichtung: Im Gegensatz zu Halbwellengleichrichtern, die nur eine Halbwelle des Eingangswechselstroms nutzen, verwendet der Diodenbrückengleichrichter beide Halbwellen, wodurch ein effizienterer Gleichrichtungsprozess ermöglicht wird.
- Kompakte Bauweise: Durch die Verwendung von nur vier Dioden ist die Schaltung kompakt und einfach zu implementieren.
- Zuverlässigkeit: Dioden sind robuste und langlebige Komponenten, die einen zuverlässigen Gleichrichtungsprozess gewährleisten.
Anwendungen des Diodenbrückengleichrichters
- Netzteile: Viele Elektronikgeräte benötigen Gleichstromversorgung, wobei der Diodenbrückengleichrichter eine entscheidende Rolle bei der Umwandlung von Wechselstrom aus dem Stromnetz in den benötigten Gleichstrom spielt.
- Batterieladegeräte: Sie verwenden oft diesen Gleichrichtertyp, um Wechselstrom in Gleichstrom umzuwandeln, der zum Aufladen der Batterien verwendet wird.
- Elektronische Schaltungen: In verschiedenen Anwendungen, in denen eine Gleichrichtung erforderlich ist, um Wechselspannung in Gleichspannung umzuwandeln.
Um den Ausgang des Diodenbrückengleichrichters zu glätten und einen stabilen Gleichstrom zu erhalten, kann ein Kondensator nach dem Gleichrichter hinzugefügt werden. Dieser Kondensator speichert Energie während der Spitzen des pulsierenden Gleichstroms und gibt sie während der Täler ab, wodurch ein glatterer und konstanterer Gleichstromausgang erzeugt wird.
Abschlussgedanken
Einphasige Diodenbrückengleichrichter sind unerlässliche Werkzeuge in der modernen Elektronik, die eine einfache und effiziente Methode zur Gleichrichtung von Wechselstrom bieten. Ihre kompakte Bauweise, Zuverlässigkeit und Vielseitigkeit machen sie zu einer bevorzugten Wahl für viele Anwendungen.
Konstruktion und Auswahl eines Diodenbrückengleichrichters
Bei der Auswahl oder Konstruktion eines Diodenbrückengleichrichters sind mehrere Faktoren zu berücksichtigen:
- Maximaler Eingangsstrom: Die Dioden müssen so dimensioniert sein, dass sie den maximalen Strom des Wechselstromnetzes aushalten können, an das sie angeschlossen sind.
- Spitzensperrspannung: Die Dioden sollten eine ausreichend hohe Spitzensperrspannung aufweisen, um sicherzustellen, dass sie den maximalen negativen Eingangsspannungswert ohne Durchbruch aushalten können.
- Wärmemanagement: Dioden können während des Gleichrichtungsprozesses warm werden. Es ist wichtig, für eine ausreichende Kühlung zu sorgen, besonders in Anwendungen mit hohem Strom.
Der Einfluss von Lasten
Die Last, die am Ausgang des Gleichrichters angeschlossen ist, kann dessen Leistung beeinflussen. Ein Widerstand als Last würde zum Beispiel dazu führen, dass der Ausgangsgleichstrom eine höhere Amplitude und weniger Rippel aufweist, wohingegen eine induktive oder kapazitive Last zu Phasenverschiebungen oder anderen unerwünschten Effekten führen könnte. Daher ist es wichtig, die Lastbedingungen bei der Designphase zu berücksichtigen.
Zusammenfassung und Schlussfolgerung
Der einphasige Diodenbrückengleichrichter ist eine wichtige elektronische Schaltung, die in einer Vielzahl von Anwendungen zum Einsatz kommt, von der Energieversorgung über Batterieladegeräte bis hin zu spezifischen elektronischen Schaltungen. Durch die Umwandlung von Wechselstrom in Gleichstrom ermöglicht er den Betrieb vieler elektronischer Geräte und Systeme. Bei der Gestaltung oder Auswahl eines solchen Gleichrichters sollten jedoch Faktoren wie der maximale Eingangsstrom, die Spitzensperrspannung der Dioden und die thermischen Anforderungen berücksichtigt werden. Abschließend kann man sagen, dass trotz seiner scheinbaren Einfachheit der Diodenbrückengleichrichter ein unverzichtbares Werkzeug in der Welt der Elektronik ist und ein tiefes Verständnis seiner Funktionsweise für optimale Ergebnisse entscheidend ist.
