Ein umfassender Überblick über Vollwellengleichrichter, ihre Funktionsweise, Arten und Anwendungen sowie ihre technischen Vorteile in der Elektronik.
Vollwellengleichrichter: Eine Einführung
Der Begriff „Vollwellengleichrichter“ mag zunächst komplex klingen, aber er bezeichnet ein fundamentales elektronisches Bauelement, das in vielen elektronischen Schaltungen und Geräten verwendet wird. Seine Hauptaufgabe ist die Umwandlung von Wechselstrom (AC) in Gleichstrom (DC).
Funktionsweise eines Vollwellengleichrichters
Wechselstrom (AC) hat die Eigenschaft, dass er seine Polarität in regelmäßigen Abständen ändert. Das bedeutet, dass die Spannung sowohl positive als auch negative Werte annimmt. Gleichstrom (DC) hingegen hat eine konstante Spannung und Polarität. Ein Vollwellengleichrichter ist daher ein Gerät, das beide Halbwellen einer Wechselspannung – sowohl die positive als auch die negative – in positive Gleichspannung umwandelt.
Arten von Vollwellengleichrichtern
Es gibt grundsätzlich zwei Hauptarten von Vollwellengleichrichtern:
- Einphasiger Vollwellengleichrichter
- Dreiphasiger Vollwellengleichrichter

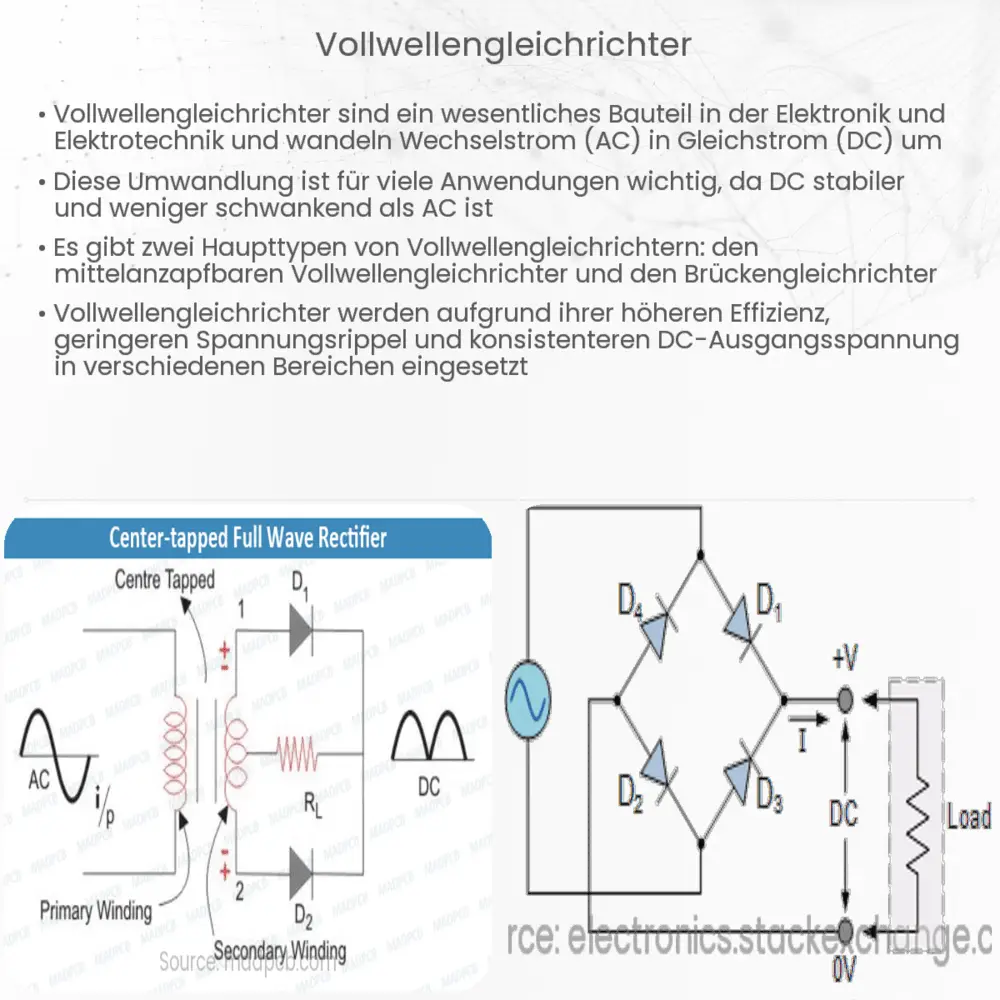

Einphasiger Vollwellengleichrichter
Ein einphasiger Vollwellengleichrichter verwendet zwei Dioden, die in einer bestimmten Weise verschaltet sind. Während der positiven Halbwelle des Wechselstroms lässt die erste Diode den Strom durch und die zweite sperrt. Während der negativen Halbwelle verhält es sich genau umgekehrt. Auf diese Weise wird der gesamte Wechselstrom in einen pulsierenden Gleichstrom umgewandelt.
Dreiphasiger Vollwellengleichrichter
Ein dreiphasiger Vollwellengleichrichter, oft in industriellen Anwendungen eingesetzt, verwendet sechs Dioden. Diese sind in einer speziellen Konfiguration verschaltet, um den dreiphasigen Wechselstrom in einen Gleichstrom umzuwandeln. Im Vergleich zum einphasigen Vollwellengleichrichter liefert der dreiphasige eine gleichmäßigere Ausgangsspannung.
Anwendungen von Vollwellengleichrichtern
Vollwellengleichrichter sind in einer Vielzahl von Anwendungen zu finden. Einige der gängigsten Anwendungen sind:
- Netzteile für elektronische Geräte
- Batterieladegeräte
- Stromversorgung für Elektromotoren
- und viele andere elektrische und elektronische Systeme, die Gleichstrom benötigen.
Bis hierhin haben wir einen grundlegenden Überblick über den Vollwellengleichrichter und seine verschiedenen Arten und Anwendungen gegeben. Im nächsten Abschnitt werden wir tiefer in das Thema eintauchen und die technischen Aspekte und Vorteile von Vollwellengleichrichtern erörtern.
Technische Aspekte von Vollwellengleichrichtern
Der wesentliche Vorteil eines Vollwellengleichrichters gegenüber einem Halbwellengleichrichter ist die effizientere Nutzung der Wechselspannung. Da beide Halbwellen zur Stromerzeugung verwendet werden, ist die Ausgangsfrequenz des pulsierenden Gleichstroms doppelt so hoch wie die Eingangsfrequenz des Wechselstroms. Dies erleichtert die Glättung des Ausgangsstroms mit Hilfe von Filterkondensatoren.
Ein weiterer Vorteil des Vollwellengleichrichters ist seine Fähigkeit, eine höhere mittlere Ausgangsspannung zu liefern. Dies macht ihn für viele Anwendungen attraktiver, bei denen eine höhere Leistungseffizienz oder eine stabilere Spannungsversorgung erforderlich ist.
Vorteile von Vollwellengleichrichtern
- Effizienz: Da beide Halbwellen der Eingangsspannung verwendet werden, ist die Energieumwandlung effizienter.
- Stabilere Ausgangsspannung: Die Doppelfrequenz und die höhere mittlere Spannung erleichtern die Glättung des Ausgangssignals.
- Flexibilität: Vollwellengleichrichter können in ein- und dreiphasigen Konfigurationen realisiert werden, um unterschiedlichen Anforderungen gerecht zu werden.
Fazit
Vollwellengleichrichter spielen in der modernen Elektronik eine entscheidende Rolle und sind für die Umwandlung von Wechselstrom in Gleichstrom unerlässlich. Sie bieten gegenüber anderen Gleichrichtermethoden eine höhere Effizienz und eine stabilere Ausgangsspannung. Obwohl ihre Funktionsweise auf den ersten Blick komplex erscheinen mag, basiert sie auf einfachen und gut verstandenen elektronischen Prinzipien. Für Ingenieure, Techniker und Hobby-Elektroniker ist ein Verständnis dieser Geräte von unschätzbarem Wert, da sie eine Brücke zwischen der Wechselstromversorgung und der Gleichstromnutzung in einer Vielzahl von Anwendungen bilden.
