Introduction au Redresseur à Onde Complète
Le redresseur à onde complète est un dispositif électronique crucial, utilisé pour convertir le courant alternatif (CA) en courant continu (CC). Cette conversion est essentielle dans de nombreux appareils électroniques et systèmes d’alimentation. Le redresseur à onde complète se distingue par sa capacité à utiliser les deux demi-cycles de l’onde AC, contrairement au redresseur à demi-onde qui n’en utilise qu’un.
Fonctionnement du Redresseur à Onde Complète
Le redresseur à onde complète fonctionne en inversant les demi-cycles négatifs du courant AC, produisant ainsi un courant unidirectionnel. Il existe deux types principaux de redresseurs à onde complète : le redresseur en pont et le redresseur à centre tapé.
- Redresseur en Pont : Composé de quatre diodes en configuration de pont, ce type est le plus couramment utilisé en raison de sa simplicité et de son efficacité.

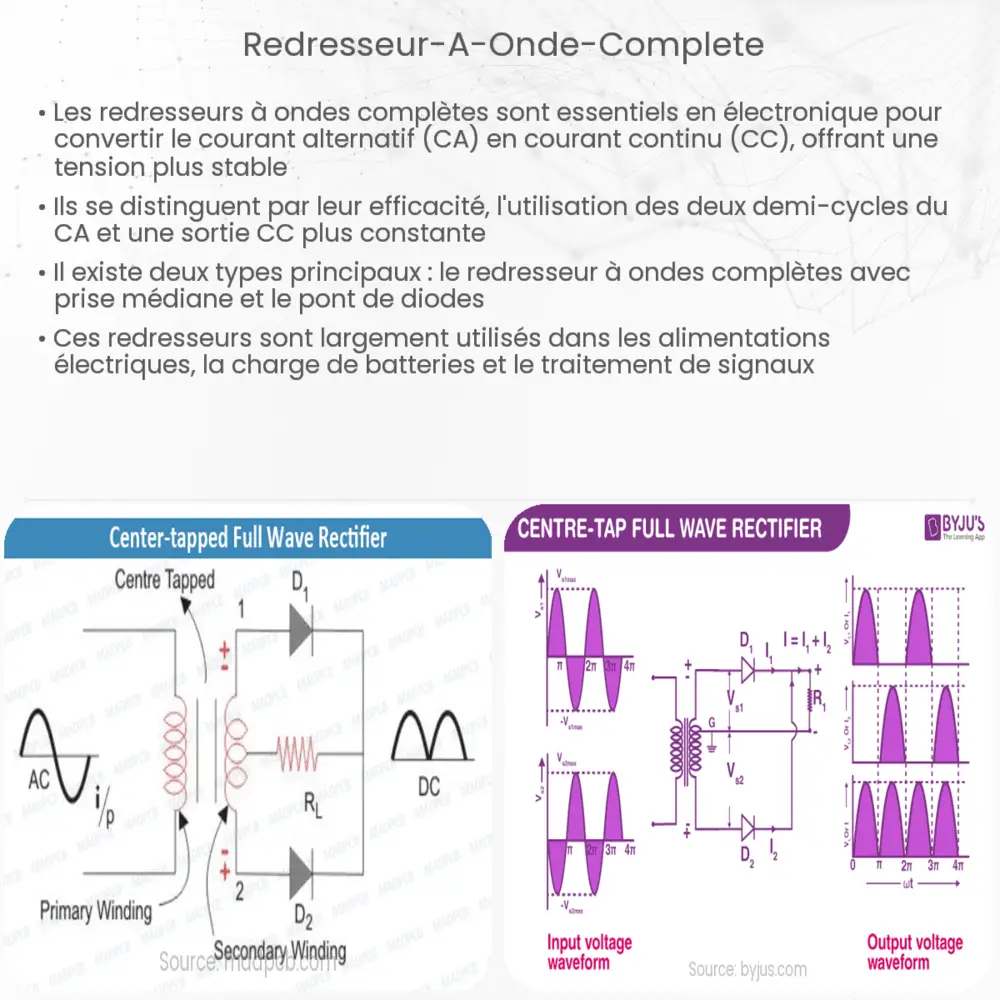

- Redresseur à Centre Tapé : Utilise un transformateur avec une prise centrale et deux diodes. Chaque diode conduit pendant un demi-cycle, mais nécessite un transformateur spécial.
Avantages et Applications
Les redresseurs à onde complète offrent plusieurs avantages par rapport aux redresseurs à demi-onde, notamment une efficacité énergétique accrue et une meilleure régulation de la tension. Ils sont largement utilisés dans des applications telles que les alimentations pour ordinateurs, les chargeurs de batterie et les systèmes d’alimentation sans interruption (UPS).
Caractéristiques Techniques
Les caractéristiques clés d’un redresseur à onde complète incluent :
- Tension de sortie : La tension de sortie d’un redresseur à onde complète est généralement plus stable et plus élevée que celle d’un redresseur à demi-onde.
- Rendement : Le rendement d’un redresseur à onde complète est supérieur, car il utilise les deux demi-cycles de l’onde AC.
- Ripple : Le ripple, ou fluctuation résiduelle de la tension de sortie, est moindre dans un redresseur à onde complète.
Ces caractéristiques rendent le redresseur à onde complète plus adapté pour les applications nécessitant une alimentation CC stable et fiable.
Composants et Schéma de Circuit
Un redresseur à onde complète typique comprend des diodes, un transformateur (dans le cas des redresseurs à centre tapé), et parfois des condensateurs pour le lissage. Les diodes sont cruciales car elles permettent le passage du courant dans une seule direction, réalisant ainsi la rectification. Dans un redresseur en pont, les diodes sont arrangées en forme de pont, tandis que dans un redresseur à centre tapé, elles sont connectées aux extrémités du transformateur.
Formules et Calculs de Base
Les performances d’un redresseur à onde complète peuvent être évaluées à l’aide de plusieurs formules clés :
- Tension Moyenne (Vmoy) : Pour un redresseur en pont, Vmoy ≈ 0.9 * Vmax (où Vmax est la tension de crête de l’entrée AC).
- Rendement (η) : η ≈ 81.2% pour les redresseurs à onde complète, ce qui est nettement supérieur aux redresseurs à demi-onde.
- Facteur de Forme : Le facteur de forme est le rapport de la valeur efficace à la valeur moyenne de la tension de sortie.
Considérations de Conception et Limitations
Bien que les redresseurs à onde complète soient efficaces, ils présentent certaines limitations. Par exemple, la présence de diodes introduit une chute de tension, affectant la tension de sortie. De plus, les redresseurs à centre tapé nécessitent un transformateur avec une prise centrale, ce qui peut augmenter le coût et la complexité du circuit.
Conclusion
Le redresseur à onde complète est un élément essentiel dans de nombreux systèmes électroniques, offrant une conversion efficace du courant alternatif en courant continu. Sa capacité à utiliser les deux demi-cycles de l’onde AC le rend plus efficace qu’un redresseur à demi-onde. Les redresseurs en pont et à centre tapé offrent des options flexibles pour différentes applications, bien qu’ils présentent certains défis en termes de conception et de coût. Malgré ces défis, leur efficacité énergétique, stabilité de tension et faible ripple les rendent indispensables dans des applications allant des alimentations d’ordinateurs aux systèmes de recharge de batteries. En comprenant les principes de base, les formules et les considérations de conception, on peut optimiser l’utilisation de ces redresseurs dans diverses applications électroniques.
