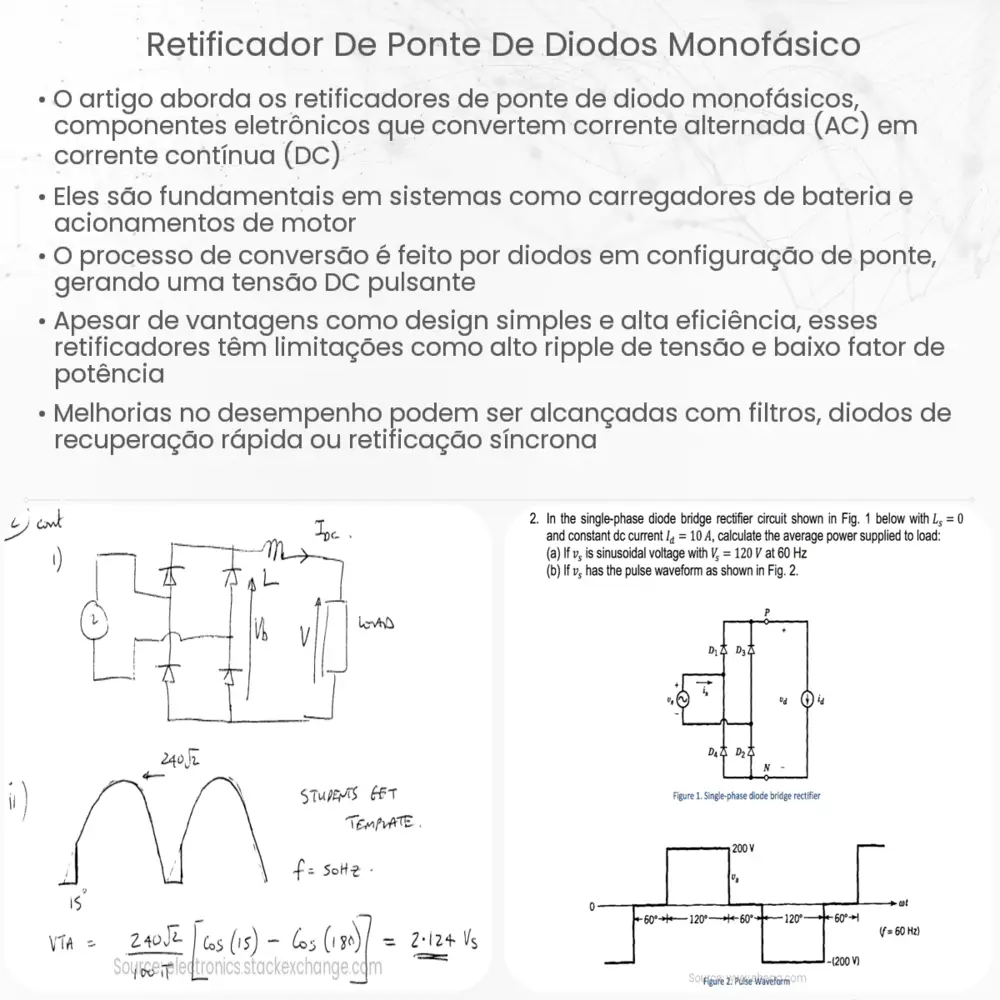

Retificador de ponte de diodos monofásico

Introdução ao Retificador de Ponte de Diodos Monofásico

O retificador de ponte de diodos monofásico é uma das configurações mais comuns de retificadores utilizadas em eletrônica de potência. Esse tipo de circuito é essencial para converter corrente alternada (CA) em corrente contínua (CC), tornando-se fundamental para muitas aplicações práticas, desde carregadores de bateria até suprimentos de energia para eletrônicos.

Princípio de Funcionamento

Para entender o funcionamento do retificador de ponte, é necessário compreender primeiro o conceito básico de um diodo. O diodo é um componente eletrônico que permite que a corrente elétrica flua em apenas uma direção, bloqueando o fluxo na direção oposta.

Um retificador de ponte utiliza quatro diodos, arranjados em uma configuração de “ponte”. Durante cada ciclo de corrente alternada, dois diodos conduzem simultaneamente, permitindo que a corrente passe pelo circuito e produza uma saída de corrente contínua.

Características e Benefícios

  • Conversão de CA para CC: Como mencionado anteriormente, o principal objetivo do retificador é converter a corrente alternada em corrente contínua. Isso é essencial para alimentar dispositivos que requerem uma fonte de alimentação CC.
  • Alta eficiência: Devido à sua simplicidade e funcionamento eficaz, o retificador de ponte de diodos monofásico apresenta uma alta eficiência, especialmente quando comparado a outros tipos de retificadores.
  • Design compacto: A necessidade de apenas quatro diodos torna o design desse tipo de retificador compacto e adequado para aplicações onde o espaço é uma restrição.

Aplicações Comuns

O retificador de ponte de diodos monofásico é amplamente utilizado em diversas aplicações. Algumas destas incluem:

  • Carregadores de bateria
  • Fornecimento de energia para dispositivos eletrônicos
  • Conversores de potência em sistemas de energia renovável
  • Equipamentos industriais, como máquinas de solda e motores CC

Na próxima seção, discutiremos mais detalhadamente sobre o design e a análise de circuitos deste retificador, bem como algumas considerações importantes durante sua implementação.

Design e Análise de Circuitos

Ao projetar um retificador de ponte de diodos monofásico, algumas considerações técnicas são cruciais para garantir o seu correto funcionamento. Uma dessas considerações é a seleção adequada dos diodos. Os diodos escolhidos devem ser capazes de suportar tanto a corrente média quanto a corrente de pico da carga. Além disso, eles devem ter uma tensão inversa suficientemente alta para lidar com a tensão máxima de entrada.

Outro aspecto importante é a filtragem. Embora o retificador de ponte produza uma saída de corrente contínua, esta não é perfeitamente lisa. Um capacitor de filtragem é frequentemente adicionado após o retificador para suavizar a ondulação residual da corrente contínua e proporcionar uma saída mais estável.

Considerações Durante a Implementação

Ao implementar um retificador de ponte de diodos monofásico em aplicações práticas, é vital considerar a dissipação de calor. Os diodos geram calor quando conduzem corrente, e essa dissipação de calor precisa ser gerenciada adequadamente para evitar que os diodos se superaqueçam e falhem. Isso pode ser feito através do uso de dissipadores de calor ou garantindo uma ventilação adequada ao redor do circuito.

Além disso, em aplicações de alta potência, os diodos de potência, projetados especificamente para lidar com grandes correntes e tensões, são muitas vezes preferíveis aos diodos comuns.

Conclusão

O retificador de ponte de diodos monofásico é uma ferramenta essencial no mundo da eletrônica de potência. Com sua capacidade de converter corrente alternada em corrente contínua de maneira eficiente, ele desempenha um papel vital em muitos dispositivos e sistemas modernos. Ao entender seu funcionamento, design e considerações práticas, profissionais e entusiastas da eletrônica podem melhor aproveitar as vantagens desse circuito e garantir sua operação confiável em diversas aplicações.
