Introduction au Redresseur à Pont de Diodes Monophasé
Le redresseur à pont de diodes monophasé est un composant électronique essentiel dans la conversion du courant alternatif (AC) en courant continu (DC). Utilisé dans diverses applications, des alimentations de petits appareils électroniques aux systèmes de charge de batteries, ce type de redresseur est apprécié pour sa simplicité et son efficacité.
Principes de Fonctionnement

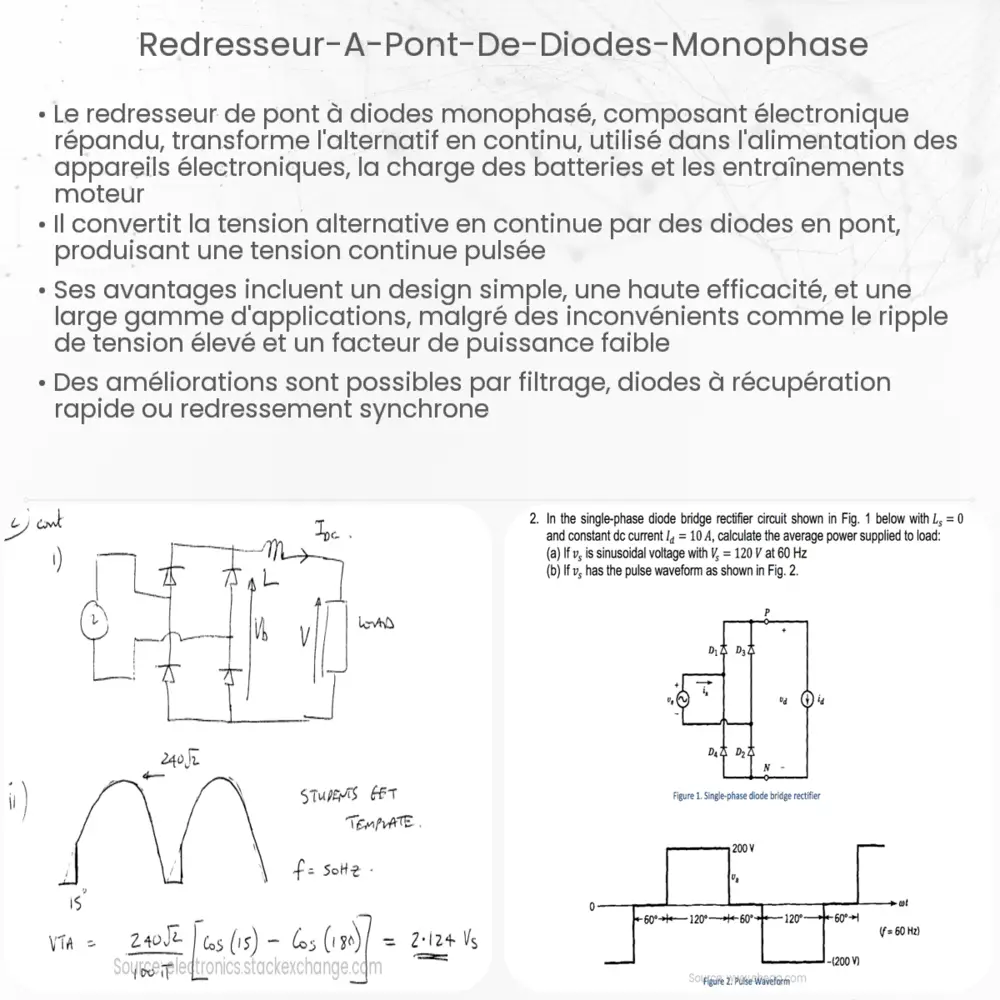

Le redresseur à pont de diodes monophasé est composé de quatre diodes arrangées en une configuration de pont. Cette disposition permet de convertir l’intégralité de l’onde alternatif entrante (tant la phase positive que négative) en une sortie de courant continu. Les diodes agissent comme des valves qui ne permettent le passage du courant que dans une seule direction, réalisant ainsi le processus de redressement.
Avantages du Redresseur à Pont de Diodes Monophasé
- Efficacité: Contrairement aux redresseurs à demi-onde, le redresseur à pont plein ondes utilise toute la forme d’onde AC, augmentant ainsi l’efficacité globale.
- Simple et économique: Sa structure nécessitant peu de composants, il est relativement simple et moins coûteux à produire.
- Stabilité: Il offre une sortie de tension plus stable et moins pulsée que les autres types de redresseurs.
Applications du Redresseur à Pont de Diodes Monophasé
Le redresseur à pont de diodes monophasé trouve son application dans plusieurs domaines, notamment :
- Alimentations électriques: Il est largement utilisé dans les alimentations pour convertir le courant alternatif du réseau électrique en courant continu utilisable par les appareils électroniques.
- Chargement de batteries: Utilisé dans les chargeurs de batteries, il assure la conversion efficace de l’AC en DC pour une charge sûre et efficace des batteries.
- Éclairage LED: Dans les systèmes d’éclairage à LED qui nécessitent une source de courant continu, il joue un rôle crucial dans la conversion de l’alimentation.
Caractéristiques Techniques
Les caractéristiques techniques d’un redresseur à pont de diodes monophasé incluent :
- Tension de sortie: La tension de sortie DC est généralement plus basse que la tension d’entrée AC en raison de la chute de tension dans les diodes.
- Ripple: Bien que le redresseur à pont réduise le ripple (fluctuations de tension), un filtrage supplémentaire est souvent nécessaire pour obtenir une tension DC lisse.
- Capacité de courant: La capacité maximale de courant que le redresseur peut supporter sans surchauffe ou dommages est un paramètre crucial pour assurer sa longévité et sa performance.
Considérations de Sélection
Lors de la sélection d’un redresseur à pont de diodes monophasé, plusieurs facteurs doivent être pris en compte :
- Tension et courant: Il est essentiel de choisir un redresseur qui peut gérer la tension et le courant maximaux de l’application.
- Type de charge: La nature de la charge (résistive, inductive ou capacitive) influencera le choix du redresseur.
- Conditions environnementales: Les conditions telles que la température, l’humidité et la présence de substances corrosives peuvent affecter la performance et la durabilité du redresseur.
Conclusion
Le redresseur à pont de diodes monophasé joue un rôle vital dans la conversion de l’énergie électrique, offrant une solution efficace et économique pour diverses applications. Sa capacité à convertir le courant alternatif en courant continu de manière efficace et stable le rend indispensable dans de nombreux systèmes électroniques. En comprenant ses principes de fonctionnement, ses avantages, ses applications, et en prenant en compte les caractéristiques techniques et les considérations de sélection, on peut optimiser l’utilisation de ces redresseurs dans des contextes spécifiques. En somme, le redresseur à pont de diodes monophasé reste un composant fondamental dans le domaine de l’électronique de puissance.
