Dieser Artikel erklärt, was ein analoger Multiplexer ist, wie er funktioniert, seine Anwendungsgebiete und Vor- sowie Nachteile in der Elektronik.
Was ist ein analoger Multiplexer?
Ein analoger Multiplexer (oft nur als „Multiplexer“ oder „MUX“ bezeichnet) ist ein elektronisches Bauelement, das dazu dient, mehrere analoge Eingangssignale auf einen einzelnen Ausgang zu schalten. Im Wesentlichen ermöglicht er es, eines von vielen Signalen auszuwählen und dieses an den Ausgang weiterzuleiten. Dies ist besonders nützlich in Systemen, in denen mehrere Datenquellen vorhanden sind, aber nur eine begrenzte Anzahl von Übertragungswegen oder Verarbeitungseinheiten.
Wie funktioniert ein analoger Multiplexer?

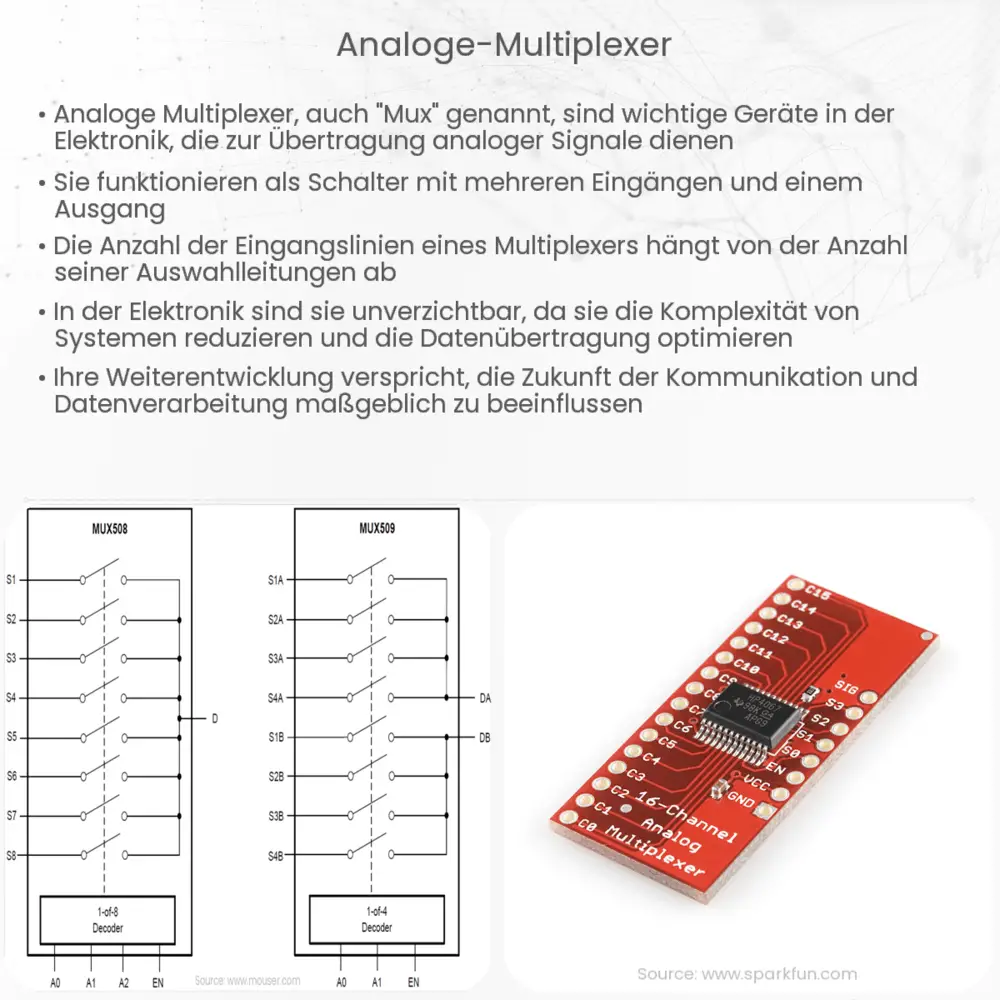

Ein analoger Multiplexer besteht im Grunde aus einer Reihe von Analogschaltern und einem Steuerungsmechanismus. Die Analogschalter sind so angeordnet, dass zu einem bestimmten Zeitpunkt nur einer von ihnen das Eingangssignal an den Ausgang durchlässt. Der Steuerungsmechanismus, oft in Form von binären Steuersignalen, bestimmt, welcher Schalter zu welchem Zeitpunkt aktiv ist.
- Steuerungsmechanismus: Dies ist in der Regel ein binäres Signal, das bestimmt, welcher Eingang zum Ausgang durchgeschaltet wird. Zum Beispiel würde ein 4:1-Multiplexer vier Eingangssignale und zwei Steuersignale haben. Die Kombination der Steuersignale bestimmt, welcher der vier Eingänge ausgewählt wird.
- Analogschalter: Diese sind die „Tore“ zwischen den Eingängen und dem Ausgang. Sie können als Transistoren oder andere Halbleiterbauelemente realisiert sein. Je nach Zustand des Steuersignals wird ein spezifischer Schalter aktiviert oder deaktiviert.
Anwendungsgebiete von analogen Multiplexern
Analoge Multiplexer finden in einer Vielzahl von Anwendungen Verwendung. Einige der gängigsten Anwendungsgebiete sind:
- Datenerfassungssysteme: In Systemen, die Signale von mehreren Sensoren oder Quellen erfassen müssen, kann ein MUX verwendet werden, um die Daten sequenziell an eine einzige Verarbeitungseinheit oder einen Analog-Digital-Wandler zu senden.
- Kommunikationssysteme: MUXe können in Kommunikationssystemen eingesetzt werden, um mehrere Signale auf einem einzigen Übertragungskanal zu übertragen, wobei die Signale in bestimmten Intervallen umgeschaltet werden.
In beiden Szenarien ermöglichen Multiplexer eine effizientere Nutzung vorhandener Ressourcen, sei es die Datenverarbeitung oder die Signalübertragung.
Vor- und Nachteile von analogen Multiplexern
Wie jedes elektronische Bauelement haben auch analoge Multiplexer ihre eigenen Vor- und Nachteile, die bei der Entscheidung für oder gegen ihren Einsatz berücksichtigt werden sollten.
- Vorteile:
- Ermöglicht die gleichzeitige Erfassung von Signalen aus mehreren Quellen
- Reduziert die Komplexität und Kosten von Systemen durch die Verringerung der Anzahl benötigter Komponenten
- Nachteile:
- Kann Signalverzögerungen oder -verzerrungen verursachen
- Mögliche Qualitätseinbußen bei der Signalübertragung
Daher ist es wichtig, die spezifischen Anforderungen und Einschränkungen eines Systems zu berücksichtigen, bevor man sich für den Einsatz eines Multiplexers entscheidet.
Weitere Typen von Multiplexern
Neben analogen Multiplexern gibt es auch digitale Multiplexer. Während analoge Multiplexer zur Umschaltung von analogen Signalen verwendet werden, dienen digitale Multiplexer dazu, digitale Signale zu schalten. Digitale MUXe sind integraler Bestandteil vieler digitaler Schaltkreise und Logiksysteme. Es gibt auch spezialisierte Varianten wie den Time-Division Multiplexer, der in Kommunikationssystemen zur sequenziellen Übertragung von Datenpaketen verwendet wird.
Integrationsmöglichkeiten und Handelsverfügbarkeit
Analoge Multiplexer sind in vielen Formen und Größen erhältlich, von einfachen ICs bis hin zu komplexen Modulen für spezialisierte Anwendungen. Bei der Auswahl eines Multiplexers für ein bestimmtes Projekt ist es wichtig, die technischen Spezifikationen wie Bandbreite, Schaltgeschwindigkeit und Eingangskapazität zu berücksichtigen. Viele Elektronikhersteller bieten eine breite Palette von Multiplexern an, die sich in Preis, Leistung und Funktionalität unterscheiden, sodass Ingenieure und Hobbyelektroniker die für ihre Bedürfnisse am besten geeignete Option auswählen können.
Schlussfolgerung
Ein analoger Multiplexer ist ein leistungsstarkes und vielseitiges Werkzeug in der Welt der Elektronik. Er bietet eine effiziente Möglichkeit, mehrere Signale über einen einzigen Kanal oder zu einer einzigen Verarbeitungseinheit zu übertragen. Trotz ihrer potenziellen Nachteile wie Signalverzerrungen sind ihre Vorteile, insbesondere in Bezug auf Systemvereinfachung und Kosteneinsparungen, oft entscheidend. Egal ob in Kommunikationssystemen, Datenerfassungsanwendungen oder in der digitalen Logik, Multiplexer spielen eine entscheidende Rolle und ermöglichen es Ingenieuren, komplexere und leistungsfähigere Systeme zu entwerfen.
Bei der Entscheidung für einen analogen Multiplexer sollte man sich nicht nur mit den Grundlagen dieses Bauelements vertraut machen, sondern auch die spezifischen Anforderungen des beabsichtigten Anwendungsbereichs berücksichtigen. Mit einem fundierten Verständnis und einer sorgfältigen Auswahl kann der analoge Multiplexer einen wesentlichen Beitrag zur Optimierung und Effizienzsteigerung elektronischer Systeme leisten.
