Explorez le fonctionnement, les applications et le choix des multiplexeurs analogiques, essentiels en électronique et télécommunications.
Qu’est-ce qu’un Multiplexeur Analogique ?
Les multiplexeurs analogiques sont des dispositifs essentiels dans le monde de l’électronique et des systèmes de communication. Leur fonction principale est de permettre la sélection et la transmission d’un signal analogique parmi plusieurs sources, vers une seule ligne de sortie. Cette capacité de sélection est cruciale dans de nombreuses applications où la gestion de multiples signaux est nécessaire.
Fonctionnement des Multiplexeurs Analogiques

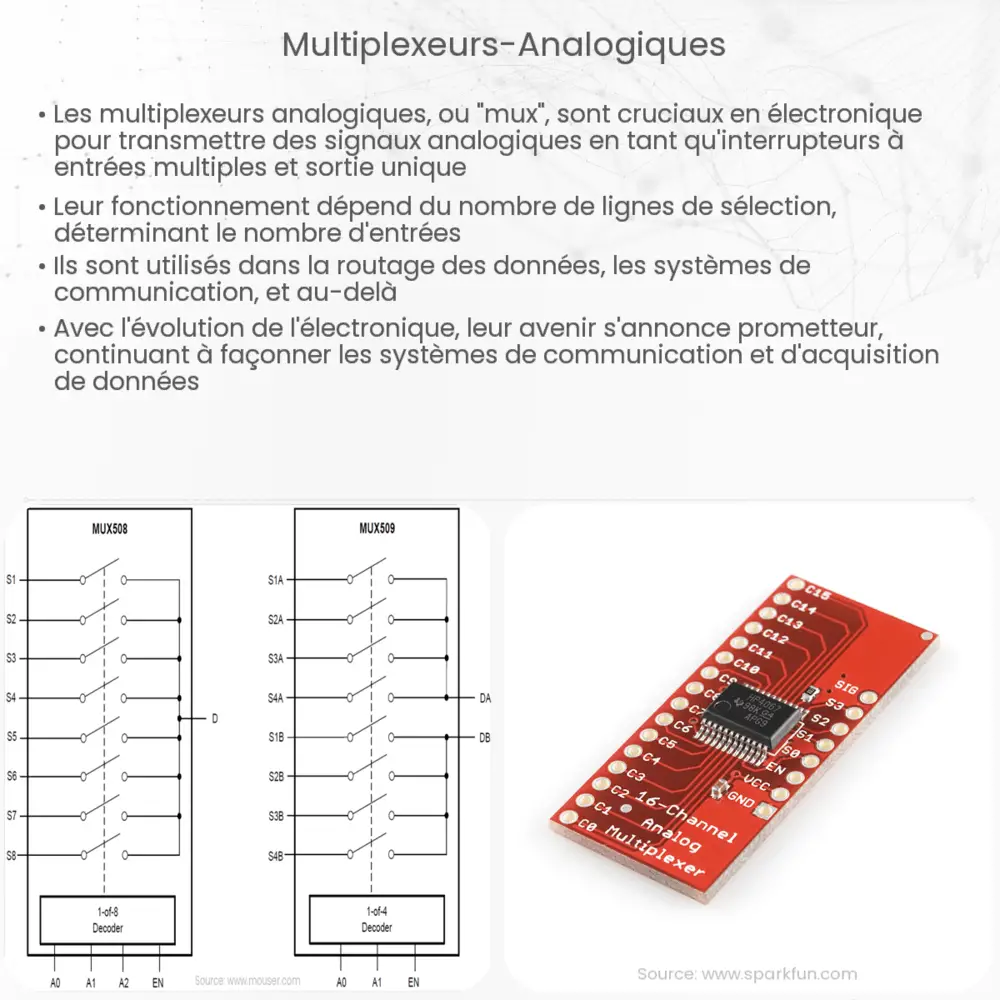

Le fonctionnement d’un multiplexeur analogique peut être comparé à celui d’un commutateur rotatif électronique. Il reçoit plusieurs entrées analogiques et, en fonction d’un signal de commande, il connecte une de ces entrées à la sortie unique. Les signaux de commande sont souvent numériques et déterminent quelle entrée est connectée à la sortie à un moment donné. Cette sélection est réalisée grâce à des transistors ou des commutateurs électroniques intégrés dans le multiplexeur.
Applications des Multiplexeurs Analogiques
Les multiplexeurs analogiques trouvent leur utilité dans divers domaines. Par exemple, ils sont largement utilisés dans les systèmes de télécommunication pour la gestion des canaux de transmission. Ils permettent également de réduire le nombre de fils nécessaires pour connecter plusieurs capteurs à un microprocesseur dans les systèmes embarqués. En outre, dans le domaine de l’audio, ils permettent de gérer plusieurs sources audio pour les diriger vers un seul amplificateur ou dispositif d’enregistrement.
Caractéristiques Techniques des Multiplexeurs Analogiques
- Résistance en Marche : Cette spécification indique la résistance du chemin de signal lorsqu’une entrée est connectée à la sortie. Une faible résistance en marche assure une meilleure qualité de signal.
- Bande Passante : La bande passante d’un multiplexeur détermine la gamme de fréquences qu’il peut gérer sans distorsion significative du signal.
- Temps de Commutation : C’est le temps nécessaire pour passer d’une entrée sélectionnée à une autre. Un temps de commutation rapide est préférable pour les applications nécessitant une sélection de signal agile.
Ces caractéristiques sont cruciales pour déterminer le multiplexeur approprié pour une application spécifique.
Considérations de Conception avec les Multiplexeurs Analogiques
Lors de l’intégration de multiplexeurs analogiques dans un circuit, plusieurs considérations doivent être prises en compte pour assurer un fonctionnement optimal. La première est la compatibilité des niveaux de tension. Il est crucial de s’assurer que les tensions d’entrée des signaux analogiques correspondent aux spécifications du multiplexeur. De plus, la gestion du bruit et des interférences est essentielle, notamment dans les environnements où les signaux sont faibles ou susceptibles d’être perturbés par des sources externes.
En outre, la linéarité du multiplexeur est un facteur important, particulièrement dans les applications de traitement de signal où la fidélité du signal est primordiale. Une bonne linéarité garantit que le signal de sortie est une reproduction précise du signal d’entrée sélectionné, sans distorsion significative.
Choix du Multiplexeur Analogique Adapté
Le choix d’un multiplexeur analogique dépend de plusieurs facteurs, tels que le nombre de canaux (entrées) nécessaires, la bande passante, la résistance en marche, et la linéarité. Par exemple, dans les applications audio, un multiplexeur avec une faible distorsion et une large bande passante serait privilégié. Dans les systèmes de mesure, la précision et la linéarité seraient des critères plus importants.
Il est également important de considérer le format du multiplexeur, comme les multiplexeurs à semi-conducteurs ou à relais, chacun ayant ses avantages et inconvénients en termes de performance et de fiabilité.
Conclusion
En conclusion, les multiplexeurs analogiques jouent un rôle crucial dans la gestion des signaux analogiques dans divers domaines de l’électronique et des communications. Leur capacité à sélectionner efficacement un signal parmi plusieurs entrées et à le transmettre vers une sortie unique rend ces dispositifs indispensables dans la conception de systèmes complexes. Lors du choix d’un multiplexeur analogique, il est essentiel de tenir compte de ses caractéristiques techniques, de la compatibilité des tensions, de la linéarité, et de la gestion du bruit pour garantir une performance optimale. Avec la bonne sélection et une conception soignée, les multiplexeurs analogiques peuvent grandement améliorer l’efficacité et la fiabilité des systèmes électroniques et de communication.
