Multiplexadores Analógicos: Uma Visão Geral
Multiplexadores analógicos, comumente referidos como MUXs analógicos ou apenas MUXs, são dispositivos essenciais em circuitos eletrônicos, utilizados para selecionar uma dentre várias entradas analógicas e encaminhá-la para uma única saída analógica. Sua operação pode ser comparada à de um switch eletrônico controlado.
Ao contrário dos multiplexadores digitais que lidam exclusivamente com sinais binários (0s e 1s), os multiplexadores analógicos podem gerenciar uma variedade de níveis de sinal, sejam eles tensões ou correntes. Eles são amplamente utilizados em sistemas de aquisição de dados, áudio, processamento de sinais e muitos outros campos da eletrônica.
Principais Componentes e Funcionamento

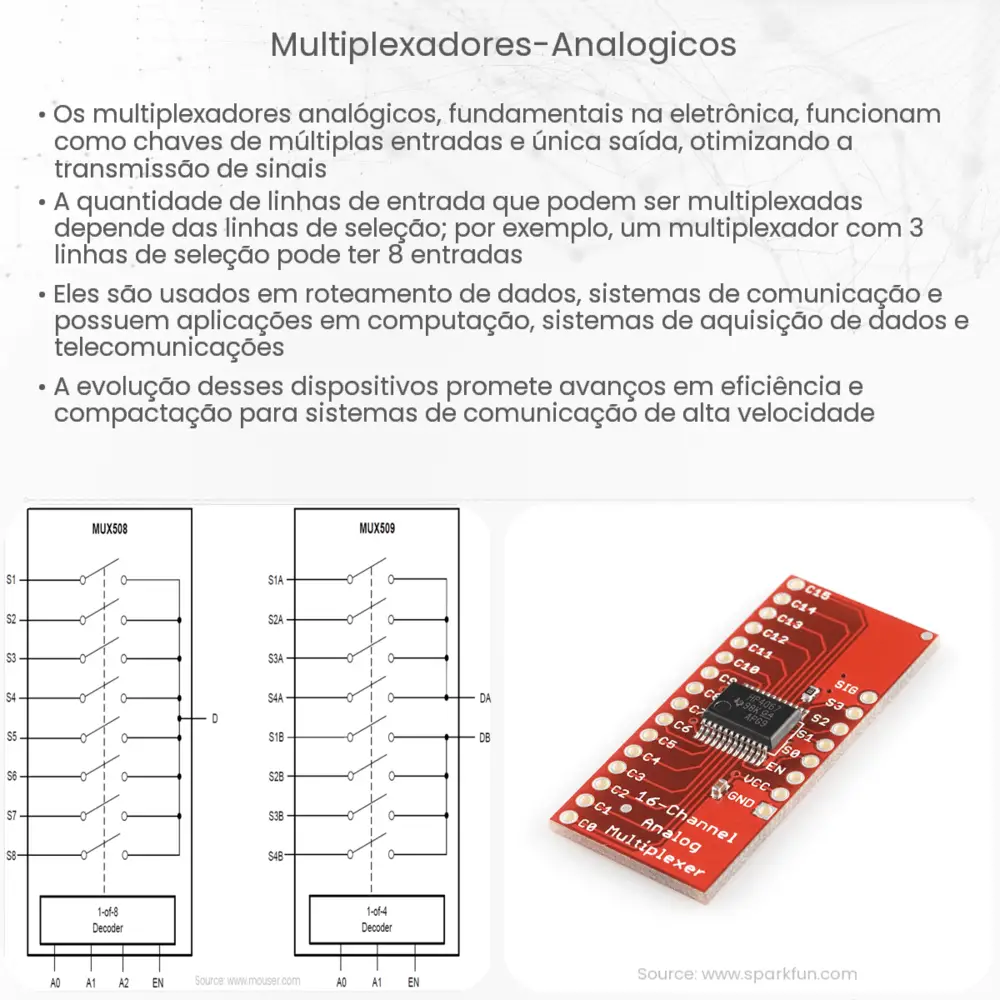

O coração de um multiplexador analógico é geralmente composto por uma série de transistores ou interruptores controlados que são acionados por sinais de controle. O número de linhas de controle determinará o número de entradas que o MUX pode selecionar. Por exemplo, um MUX 4:1 possui quatro entradas e uma saída, e necessita de duas linhas de controle para selecionar entre essas quatro entradas.
- MUX 2:1 – 2 entradas, 1 saída, 1 linha de controle.
- MUX 4:1 – 4 entradas, 1 saída, 2 linhas de controle.
- MUX 8:1 – 8 entradas, 1 saída, 3 linhas de controle.
- MUX 16:1 – 16 entradas, 1 saída, 4 linhas de controle.
A operação de um multiplexador analógico é determinada pelos valores nas suas linhas de controle. Quando uma combinação específica de valores é aplicada a essas linhas, o MUX conecta uma das suas entradas à saída, permitindo que o sinal dessa entrada específica seja transmitido para o próximo estágio do circuito.
Aplicações Comuns de Multiplexadores Analógicos
Multiplexadores analógicos têm uma ampla gama de aplicações. Em sistemas de aquisição de dados, por exemplo, eles podem ser usados para ler múltiplos sensores com um único conversor analógico-digital (ADC). Em sistemas de áudio, eles são frequentemente empregados para alternar entre diferentes fontes de entrada. Além disso, MUXs analógicos podem ser utilizados em circuitos de controle e sistemas de comunicação para rotear sinais analógicos de maneira eficiente.
Vantagens e Desvantagens dos Multiplexadores Analógicos
Como qualquer componente eletrônico, os multiplexadores analógicos têm suas vantagens e desvantagens. Ao conhecer esses aspectos, os engenheiros podem fazer escolhas informadas sobre quando e como usar estes dispositivos em seus designs.
- Vantagens:
- Flexibilidade de Design: Permitem que múltiplas fontes de sinal se conectem a um único ponto, otimizando o espaço e reduzindo a complexidade do circuito.
- Economia de Custos: Podem reduzir a necessidade de múltiplos ADCs em sistemas de aquisição de dados, o que pode ser economicamente vantajoso.
- Integração: Com o avanço da tecnologia, muitos MUXs analógicos vêm em chips integrados, facilitando a incorporação em designs compactos.
- Desvantagens:
- Perda de Sinal: Pode haver uma pequena perda de sinal ou degradação quando o sinal passa pelo MUX.
- Limitações de Largura de Banda: Alguns MUXs podem ter limitações quanto à largura de banda dos sinais que podem processar eficientemente.
- Interferência: Em designs mal projetados, sinais de diferentes entradas podem interferir uns nos outros, levando a erros de sinal.
Considerações ao Escolher um Multiplexador Analógico
Quando se escolhe um MUX analógico para uma aplicação específica, é importante considerar vários fatores, incluindo:
- Quantidade de entradas necessárias.
- Largura de banda do sinal a ser transmitido.
- Requisitos de alimentação e faixa de tensão de operação.
- Compatibilidade com outros componentes do sistema.
Conclusão
Multiplexadores analógicos desempenham um papel crucial na eletrônica moderna, permitindo que designs se tornem mais compactos, eficientes e econômicos. Como com qualquer componente, é essencial entender suas características, vantagens e desvantagens para garantir sua correta aplicação. Ao dominar o uso desses dispositivos, os engenheiros e entusiastas da eletrônica podem criar sistemas mais robustos e adaptáveis às necessidades do mundo atual.
