Introducción a los Multiplexores Analógicos

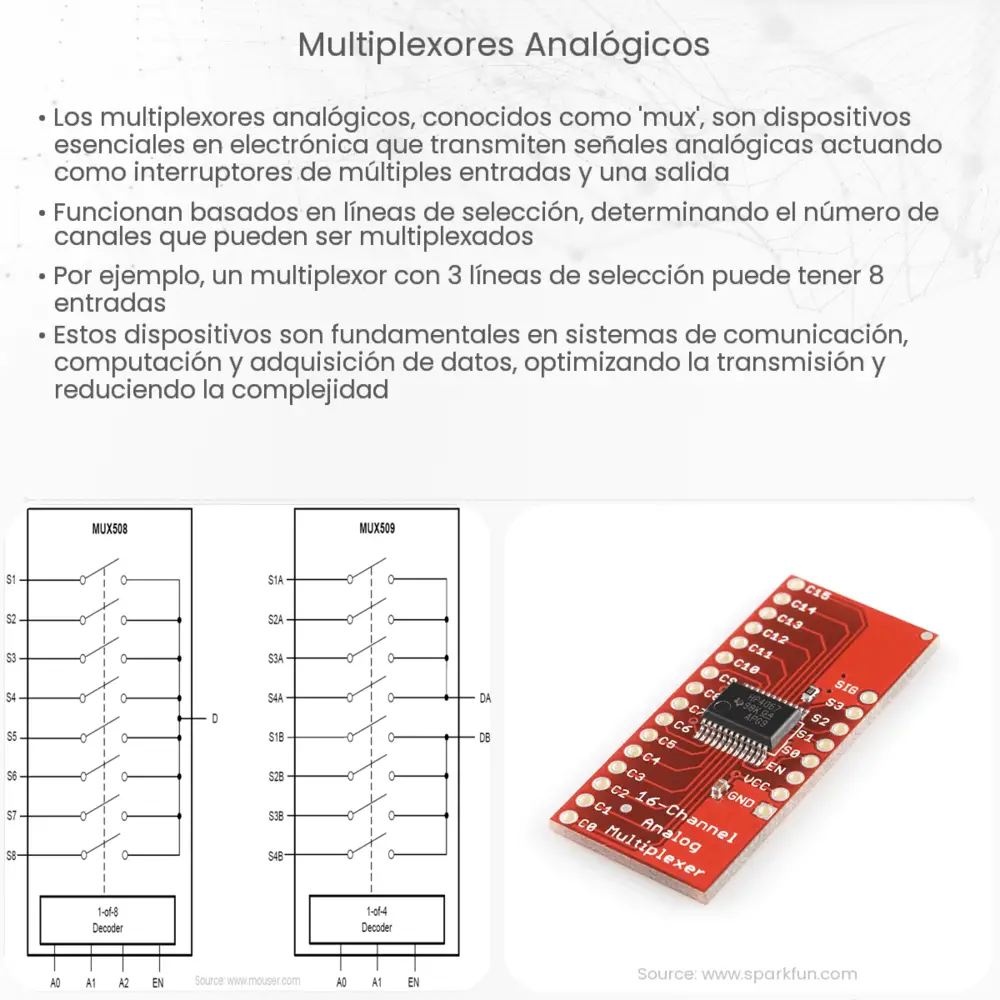

Los multiplexores analógicos son dispositivos electrónicos que pueden conmutar una señal analógica de entre varias entradas a una única salida. Funcionan de manera similar a un interruptor múltiple, permitiendo seleccionar una de varias entradas y dirigirla a una única salida.
Funcionamiento de los Multiplexores Analógicos
El funcionamiento de un multiplexor analógico se basa en una serie de interruptores electrónicos. Cada una de las entradas se conecta a un interruptor, y solo uno de estos interruptores puede estar activo en un momento dado. Los interruptores se controlan mediante una entrada de selección, que puede ser una señal digital o analógica, dependiendo del tipo de multiplexor. Cuando la señal de selección cambia, se activa un interruptor diferente, y la señal en la entrada correspondiente se dirige a la salida.
-
El multiplexor de 4 a 1, por ejemplo, tiene cuatro entradas, una salida y dos líneas de selección. Las líneas de selección deciden qué entrada se conecta a la salida.
-
Un multiplexor de 8 a 1 tiene ocho entradas, una salida y tres líneas de selección.
Usos y Aplicaciones
Los multiplexores analógicos tienen una amplia variedad de aplicaciones en la industria electrónica y de las telecomunicaciones. Algunos de los usos más comunes incluyen:
-
Conmutación de señales: En equipos de prueba y medición, los multiplexores se utilizan para conmutar entre varias señales de entrada.
-
Transmisión de datos: Los multiplexores permiten transmitir varios datos en un solo canal, lo que puede aumentar la eficiencia de la transmisión de datos.
Tipo de Multiplexores Analógicos
Hay varios tipos de multiplexores analógicos disponibles, cada uno con sus propias características y ventajas. Entre ellos se encuentran los multiplexores de doble canal, de cuádruple canal, y de alta velocidad. En la próxima sección, nos adentraremos en mayor detalle sobre estos distintos tipos y sus respectivas aplicaciones.
Multiplexores Analógicos de Doble Canal y Cuádruple Canal
Los multiplexores analógicos de doble canal tienen dos entradas y dos salidas, lo que permite conmutar dos señales a la vez. Esto puede ser útil en aplicaciones donde se necesita procesar dos señales simultáneamente.
Por otro lado, los multiplexores analógicos de cuádruple canal tienen cuatro entradas y cuatro salidas. Permiten conmutar cuatro señales a la vez, lo que es útil en aplicaciones que requieren un procesamiento más complejo de las señales.
Multiplexores Analógicos de Alta Velocidad
Los multiplexores analógicos de alta velocidad se utilizan en aplicaciones donde es necesario conmutar señales a alta velocidad. Estos dispositivos son esenciales en tecnologías como las redes de comunicaciones, donde la velocidad y la eficiencia son cruciales.
Conclusion
En conclusión, los multiplexores analógicos son una herramienta vital en la ingeniería electrónica y las telecomunicaciones. Permiten conmutar y procesar múltiples señales, aumentando la eficiencia y la flexibilidad de los sistemas en los que se implementan. Desde la conmutación de señales en equipos de prueba, pasando por la transmisión de datos en un solo canal, hasta el procesamiento de señales en sistemas de alta velocidad, los multiplexores analógicos juegan un papel crucial en una gran cantidad de aplicaciones. Ya sea un multiplexor de doble canal, cuádruple canal o de alta velocidad, cada uno tiene su propio conjunto de ventajas que lo hacen adecuado para ciertos usos y aplicaciones. Por lo tanto, el entendimiento profundo de estos dispositivos puede llevar a innovaciones y mejoras significativas en diversos campos tecnológicos.
