Multivibrador Instável: Uma Introdução
O multivibrador instável é uma configuração eletrônica que tem como principal característica oscilar entre dois estados sem necessidade de um estímulo externo. Popularmente utilizado em circuitos de geração de sinais, ele é fundamental para a compreensão de muitas aplicações práticas na eletrônica.
Princípio de Funcionamento

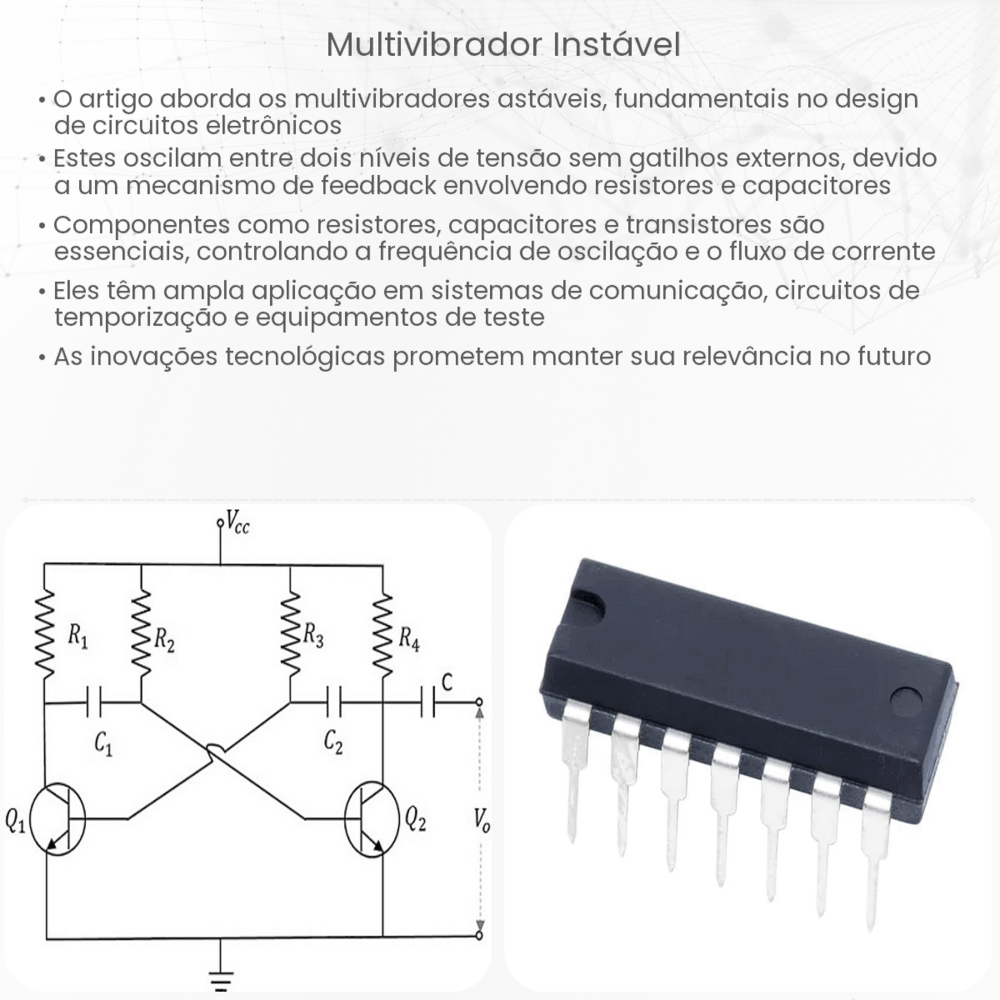

Um multivibrador instável geralmente é construído a partir de dois amplificadores invertendo os sinais ou transistores em uma configuração específica que permite a oscilação. O circuito não possui um estado de repouso estável. Em vez disso, ele alterna continuamente entre seus dois estados possíveis em uma frequência que é determinada por componentes externos, como resistores e capacitores.
Imagine um balanço que, uma vez movido, continua oscilando indefinidamente sem nunca parar. Essa é uma analogia aproximada do comportamento de um multivibrador instável.
Componentes-chave e sua Influência
- Resistores (R): Os resistores desempenham um papel crucial na determinação da taxa de carregamento e descarregamento dos capacitores no circuito. Eles, juntamente com os capacitores, determinam a frequência de oscilação.
- Capacitores (C): Os capacitores armazenam e liberam energia no circuito. A combinação R-C (resistor-capacitor) é fundamental para estabelecer o período de oscilação do multivibrador.
- Transistores: Atuam como chaves eletrônicas no circuito. Em um estado, um transistor está ‘ligado’ enquanto o outro está ‘desligado’, e vice-versa.
Aplicações do Multivibrador Instável
Devido à sua capacidade de gerar ondas contínuas, o multivibrador instável encontrou uma variedade de aplicações práticas:
- Geradores de pulso: São usados para criar pulsos de forma regular em intervalos determinados.
- Relógios eletrônicos: O circuito pode ser usado para gerar sinais de relógio para outros circuitos eletrônicos.
- Indicadores de sinalização: Como piscas em veículos ou luzes indicadoras em equipamentos eletrônicos.
Embora simples em seu projeto, o multivibrador instável é uma ferramenta poderosa e versátil no mundo da eletrônica. No entanto, para aproveitar ao máximo suas capacidades, é fundamental entender os detalhes subjacentes de seu funcionamento e as interações entre seus componentes.
Características do Sinal de Saída
Uma das coisas mais notáveis sobre o multivibrador instável é a forma do sinal de saída. Típico de muitos multivibradores instáveis, a saída é uma onda quadrada. Isso significa que ela transita rapidamente entre altos e baixos níveis, passando mínimos períodos em transição. Esta natureza de “tudo ou nada” do sinal torna-se ideal para aplicações onde uma mudança clara e definida é necessária.
Desafios e Considerações ao Projetar
Apesar de sua simplicidade aparente, projetar um multivibrador instável eficaz requer atenção aos detalhes. Algumas considerações incluem:
- Componentes de qualidade: A precisão da frequência de oscilação muitas vezes depende da qualidade e especificações exatas dos componentes utilizados.
- Temperatura: Os componentes eletrônicos, especialmente os transistores, são sensíveis à temperatura. Variações podem afetar o comportamento do multivibrador.
- Alimentação: Uma fonte de alimentação estável e de qualidade é essencial para garantir uma oscilação consistente.
Variações e Outras Configurações
Embora o multivibrador instável seja uma configuração popular, existem outros tipos de multivibradores, como o multivibrador biestável e o monostável. Cada um possui suas próprias características e aplicações específicas, expandindo ainda mais o universo dos circuitos osciladores.
Conclusão
O multivibrador instável é um dos blocos de construção fundamentais na eletrônica, permitindo a geração de sinais oscilantes com uma ampla variedade de aplicações práticas. Desde simples indicações visuais até complexos sistemas de temporização, sua presença é inestimável. Compreender seu funcionamento, bem como as nuances de seu design, é crucial para qualquer entusiasta ou profissional da eletrônica. A beleza deste circuito reside na sua simplicidade e, ao mesmo tempo, na sua versatilidade, tornando-o uma ferramenta essencial no repertório de qualquer engenheiro eletrônico.
