Multivibradores Monoestáveis: Uma Introdução
Multivibradores são circuitos eletrônicos utilizados para gerar ondas periódicas ou pulsos. Existem três tipos principais de multivibradores: astáveis, monoestáveis e biestáveis. Neste artigo, vamos focar no multivibrador monoestável, frequentemente conhecido como temporizador monoestável ou simplesmente “monoestável”.
O que é um Multivibrador Monoestável?
Um multivibrador monoestável é um circuito que tem dois estados possíveis: estável e quase estável. No entanto, ele permanece em apenas um desses estados até que um estímulo externo, geralmente um pulso, o force a mudar para o outro estado. Após um período determinado, ele retorna automaticamente ao seu estado original.
Princípio de Funcionamento
O funcionamento de um multivibrador monoestável é baseado na carga e descarga de um capacitor. Quando o circuito recebe um pulso de disparo, o capacitor começa a carregar através de um resistor. Este processo determina a duração do pulso de saída. Uma vez que o capacitor atinja uma certa tensão, o circuito volta ao seu estado estável, e o capacitor começa a descarregar.
Aplicações dos Multivibradores Monoestáveis
- Temporização: São frequentemente usados em aplicações que requerem temporizações precisas, como em temporizadores, relógios e sistemas de alarme.
- Formação de Pulso: Pode-se utilizar para transformar um sinal irregular em um pulso de duração fixa.
- Debouncing: Em aplicações de design digital, eles são usados para eliminar a oscilação indesejada (chamada de “debouncing”) de botões e interruptores.
Componentes Chave no Design
Os componentes principais em um multivibrador monoestável típico são transistores, resistores e capacitores. O tempo que o multivibrador permanece no estado quase estável (tempo de pulso) é determinado pela combinação do resistor e do capacitor. Matematicamente, esse tempo é geralmente definido como:
T = R * C
Onde:
- T é o tempo de pulso.
- R é a resistência do resistor.
- C é a capacitância do capacitor.
Portanto, ajustando os valores de R e C, pode-se ajustar a duração do pulso de saída.

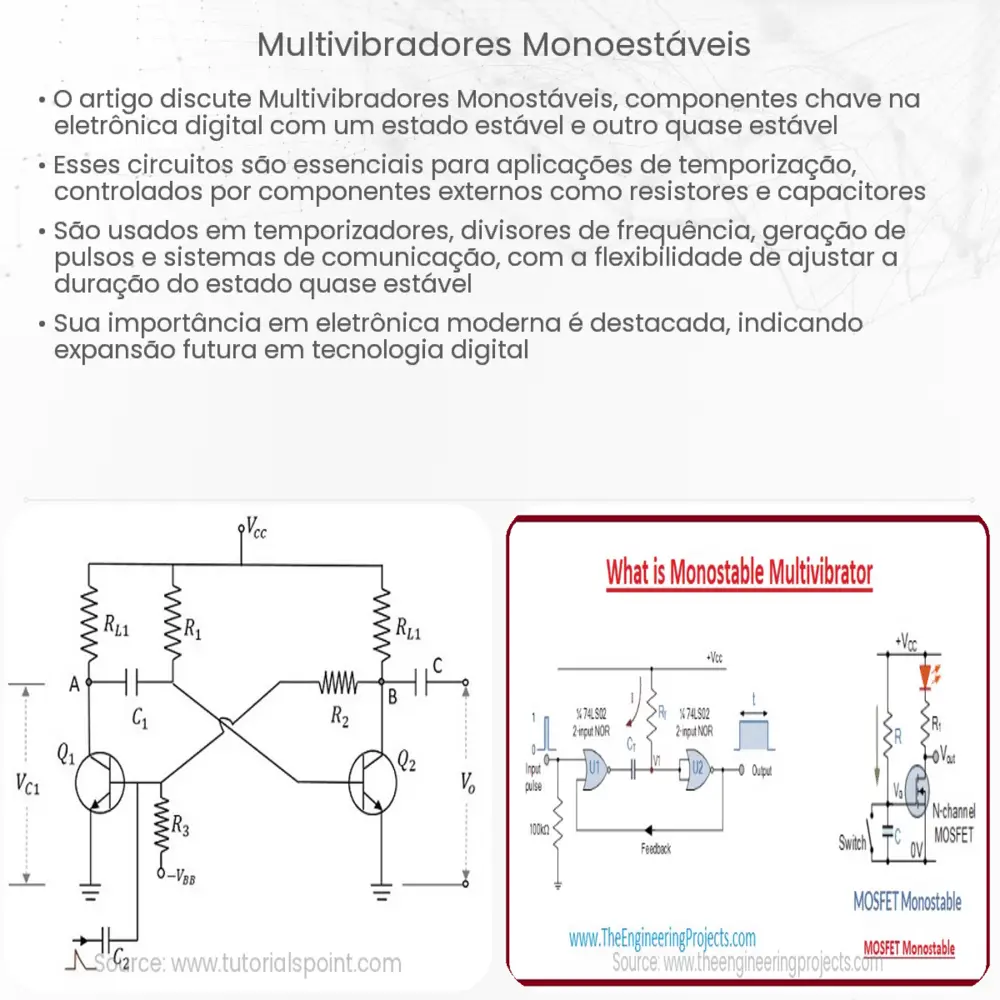

Detalhes da Operação do Circuito
O núcleo de um multivibrador monoestável é frequentemente um transistor ou um par de transistores. Quando um pulso externo é aplicado ao circuito, ele provoca uma mudança no estado do transistor, iniciando o ciclo de carga do capacitor. Quando o capacitor atinge sua tensão de carga total, o transistor retorna ao seu estado original, finalizando o pulso de saída.
Maneiras de Projetar e Modificar o Circuito
Existem várias maneiras de projetar multivibradores monoestáveis. O método mais comum é usar um circuito integrado, como o 555 timer, que pode funcionar como um monoestável. Com componentes discretos, os transistores bipolares são uma escolha popular. A escolha dos componentes e sua configuração dependerá da aplicação específica e dos requisitos de temporização.
Vantagens e Desvantagens
- Vantagens: Os multivibradores monoestáveis são simples, confiáveis e podem ser facilmente ajustados para obter uma ampla gama de tempos de pulso. Eles também são muito versáteis, encontrando aplicações em muitos sistemas eletrônicos.
- Desvantagens: A precisão do tempo de pulso pode ser afetada por variações na tensão de alimentação ou na temperatura ambiente. Além disso, para tempos de pulso muito longos, os componentes podem se tornar fisicamente grandes ou caros.
Considerações Práticas
Ao projetar ou utilizar um multivibrador monoestável, é essencial considerar a estabilidade térmica e a precisão do tempo de pulso. A escolha de componentes de alta qualidade e um design cuidadoso podem minimizar variações devido a mudanças na tensão de alimentação ou na temperatura. Além disso, a localização física dos componentes no circuito, bem como a disposição das trilhas do PCB, podem influenciar o desempenho geral do multivibrador.
Conclusão
Os multivibradores monoestáveis desempenham um papel crucial em muitos sistemas eletrônicos, proporcionando temporização precisa e geração de pulso. Seu design relativamente simples, combinado com sua versatilidade, os torna uma escolha popular entre os engenheiros eletrônicos. Ao compreender as características fundamentais e as considerações práticas associadas a esses circuitos, pode-se otimizar seu desempenho e aplicabilidade em uma ampla variedade de aplicações.
