Multivibradores Monoestables: Una Visión General
Los multivibradores monoestables son una clase importante de circuitos electrónicos que tienen una gran variedad de aplicaciones. Estos dispositivos operan con dos estados diferentes, de los cuales uno es estable y el otro es temporal. En este artículo, exploraremos las características fundamentales de los multivibradores monoestables, sus aplicaciones y cómo se pueden diseñar y utilizar.
Características de los Multivibradores Monoestables
Un multivibrador monoestable, también conocido como temporizador o circuito de retardo, tiene un estado estable y un estado inestable. Cuando el circuito es activado, pasa a su estado inestable y después de un tiempo determinado, vuelve a su estado estable. Las características principales incluyen:
- Tiempo de Retardo: El tiempo durante el cual el circuito permanece en su estado inestable puede ser ajustado mediante la selección de componentes adecuados.
- Sensibilidad a los Pulsos: Puede ser activado mediante un pulso externo, como un pulso eléctrico o un cambio en la tensión.
- Aplicaciones Versátiles: Se utiliza en diversas aplicaciones como generación de señales, control de tiempo y conformación de pulsos.
Componentes y Funcionamiento

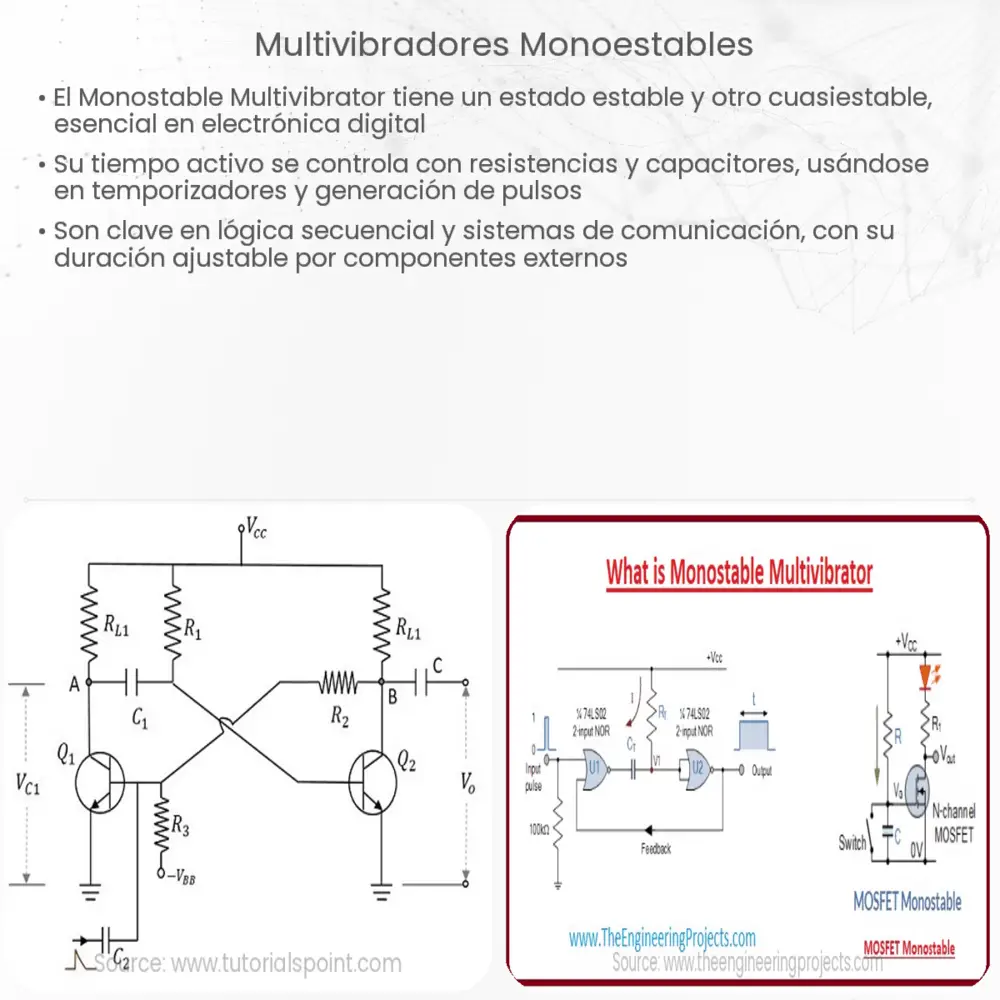

Un multivibrador monoestable típico consiste en transistores, resistencias, condensadores y diodos. La configuración de estos componentes determina el tiempo de retardo y el comportamiento general del circuito. La operación básica puede describirse en los siguientes pasos:
- El circuito permanece en su estado estable hasta que recibe un pulso externo.
- El pulso provoca que el circuito cambie a su estado inestable, alterando la tensión en ciertos puntos del circuito.
- Después de un período de tiempo predeterminado, el circuito vuelve a su estado estable, listo para ser activado nuevamente.
La precisión del tiempo de retardo y la fiabilidad del circuito dependen en gran medida de la calidad y la selección de los componentes utilizados. En la próxima sección, exploraremos algunas de las aplicaciones comunes de los multivibradores monoestables y cómo pueden ser implementados en diferentes campos de la electrónica.
Aplicaciones Comunes de los Multivibradores Monoestables
Los multivibradores monoestables encuentran usos en una variedad de campos debido a su capacidad para generar un retardo de tiempo controlado. Algunas aplicaciones notables incluyen:
- Generación de Señales: Utilizados para generar señales temporizadas en sistemas de comunicación.
- Control de Dispositivos: Actúan como interruptores temporizados para controlar la operación de otros dispositivos electrónicos.
- Conformación de Pulsos: Ayudan en la formación y modulación de pulsos en sistemas digitales.
- Alarmas y Temporizadores: Utilizados en sistemas de alarma y como temporizadores en electrodomésticos.
Diseño y Consideraciones Prácticas
El diseño de un multivibrador monoestable requiere una comprensión clara de los requerimientos de la aplicación y una cuidadosa selección de componentes. Algunas consideraciones clave incluyen:
- La elección de los valores de resistencia y capacitancia para controlar el tiempo de retardo.
- La selección de transistores adecuados para asegurar una conmutación eficiente entre los estados.
- La consideración de factores ambientales, como la temperatura y la humedad, que pueden afectar el rendimiento del circuito.
Conclusión
Los multivibradores monoestables son herramientas poderosas en el mundo de la electrónica, ofreciendo soluciones de temporización precisas y confiables. A través de una cuidadosa selección y diseño de componentes, estos circuitos pueden ser adaptados para una amplia gama de aplicaciones, desde simples temporizadores hasta complejos sistemas de comunicación. Su versatilidad y eficacia los convierten en una parte esencial de muchos dispositivos y sistemas electrónicos modernos, subrayando su importancia en la tecnología actual. Con la continua evolución de la tecnología, los multivibradores monoestables seguirán siendo una pieza clave en la innovación y desarrollo de nuevos productos y aplicaciones electrónicas.
